    Machine for assembling gas cock covers

    Description

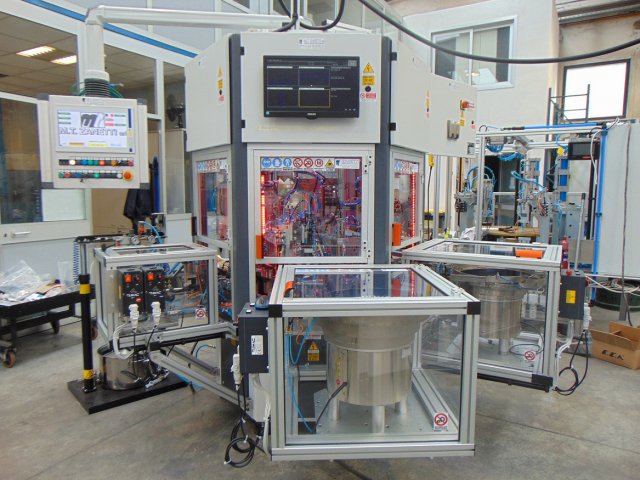

    La macchina esegue il montaggio automatico di coperchi per rubinetti del gas.

    È costituita da un basamento esagonale, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen, da un disco fisso centrale e da un disco rotante esterno completo di posaggi per il posizionamento dei pezzi.

    La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.

    Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.

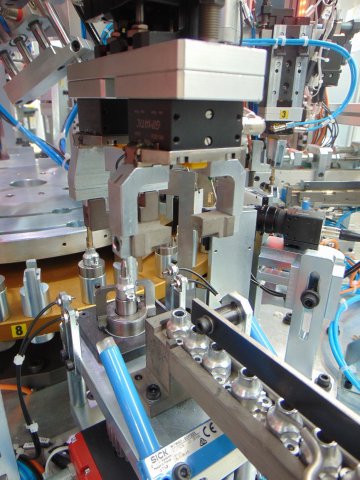

    Tutti i componenti sono alimentati automaticamente tramite vibratori circolari e rettilinei, i quali possono essere integrati con tramogge di nostra produzione.

    Tutte le fasi di assemblaggio dispongono di sistemi di visione tramite telecamera per il controllo di corretto montaggio. Lo scarico è automatico con selezione buoni e discriminazione tipologia di scarti.

    Componenti

    • Asta
    • Cappuccio
    • Anellino
    • Molla

    Ciclo di lavoro/Caratteristiche principali

    Tavola CNC a 12 divisioni con n.12 posaggi

    • Pos.1 Alimentazione e carico automatico del astina
    • Pos.2 Stazione di controllo presenza astina e controllo quota con riga ottica.

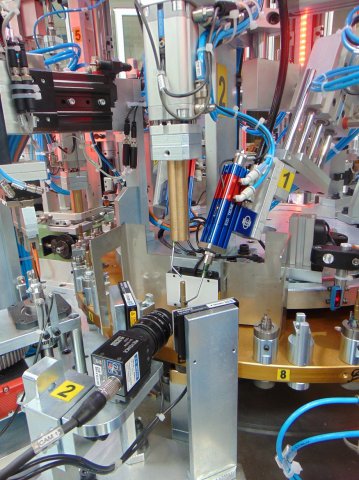

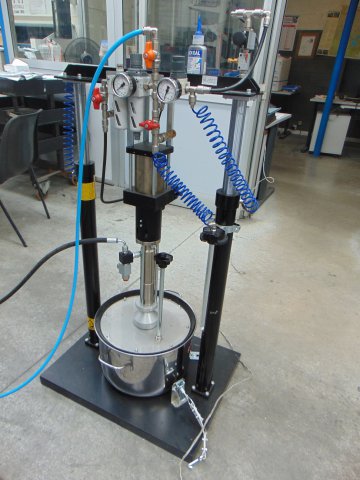

      Stazione di ingrassaggio astina con dosaggio grasso su due lati e successivo controllo presenza grasso con telecamera.
    • Pos.3 Alimentazione e carico automatico del cappuccio
    • Pos.4 Controllo quota e presenza cappuccio
    • Pos.5 Alimentazione e carico automatico anellino con piantaggio su corpo
    • Pos.6 Controllo presenza anellino in sede su asta
    • Pos.7 Ribaltamento pezzo preassemblato nel secondo posaggio
    • Pos.8 Stazione di ingrassaggio sede molla
    • Pos.9 Alimentazione e carico automatico della molla
    • Pos.10 Controlla presenza molla
    • Pos.11 Scarico automatico del pezzo con selezione buoni e scarti
    • Pos.12 Libera

    Download documentazione

    Accedi all’area utente oppure registrati cliccando qui per poter scaricare la scheda PDF completa.

    Download scheda tecnica – C00117 Maccina montaggio coperchi per rubinetti del gas
