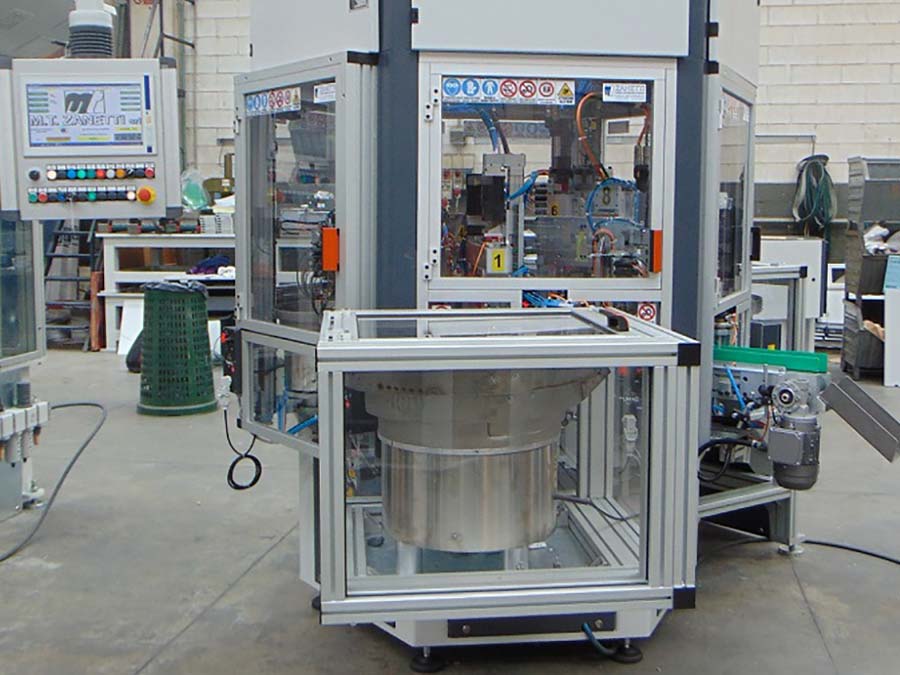

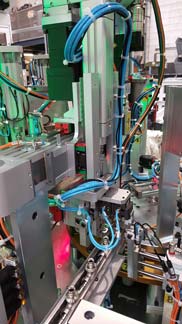

La macchina esegue il montaggio automatico di raccordi multistrato con ghiera.

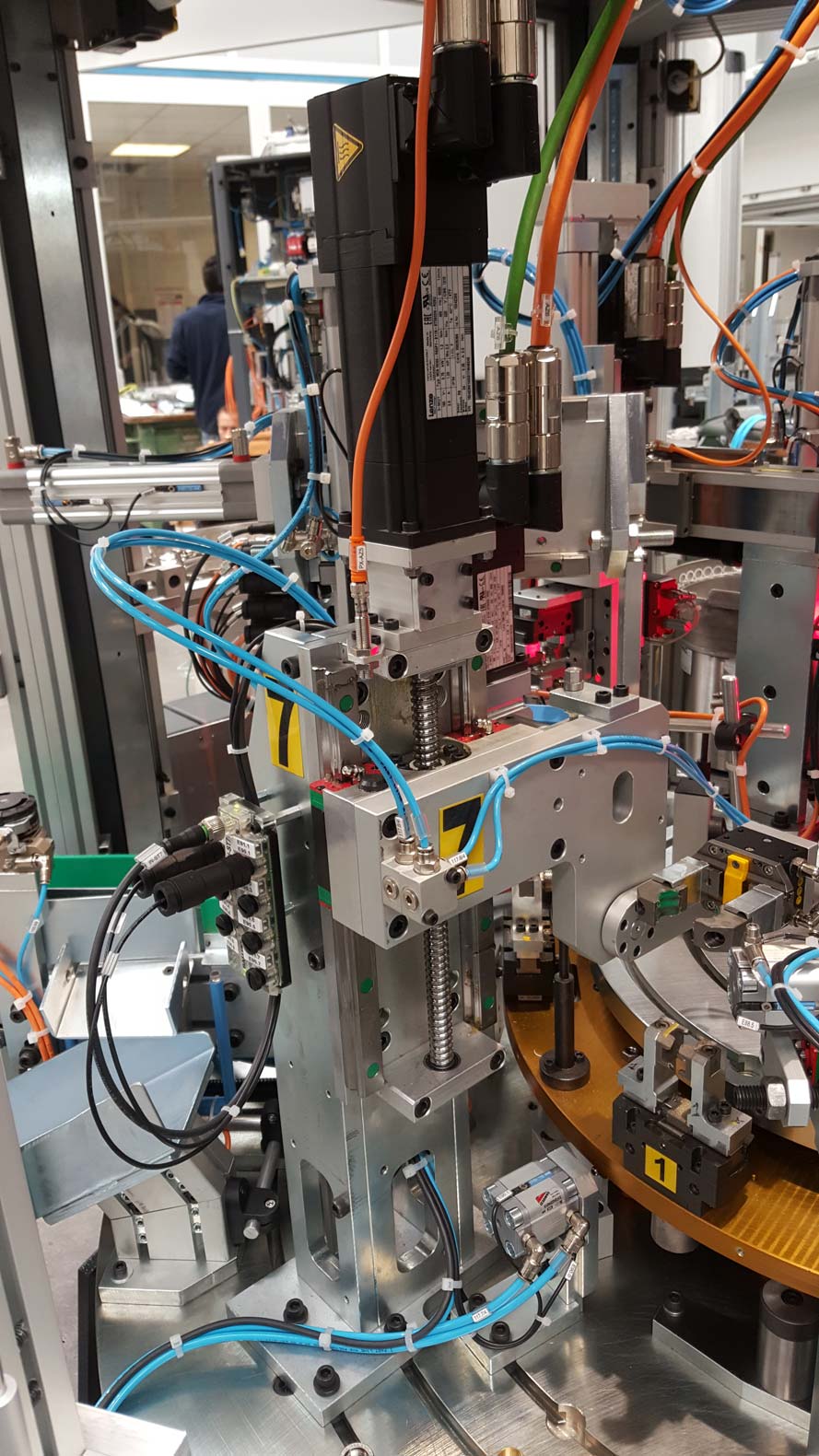

È costituita da un basamento esagonale, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen, da un disco fisso centrale e da un disco rotante esterno completo di posaggi per il posizionamento dei pezzi.
La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.

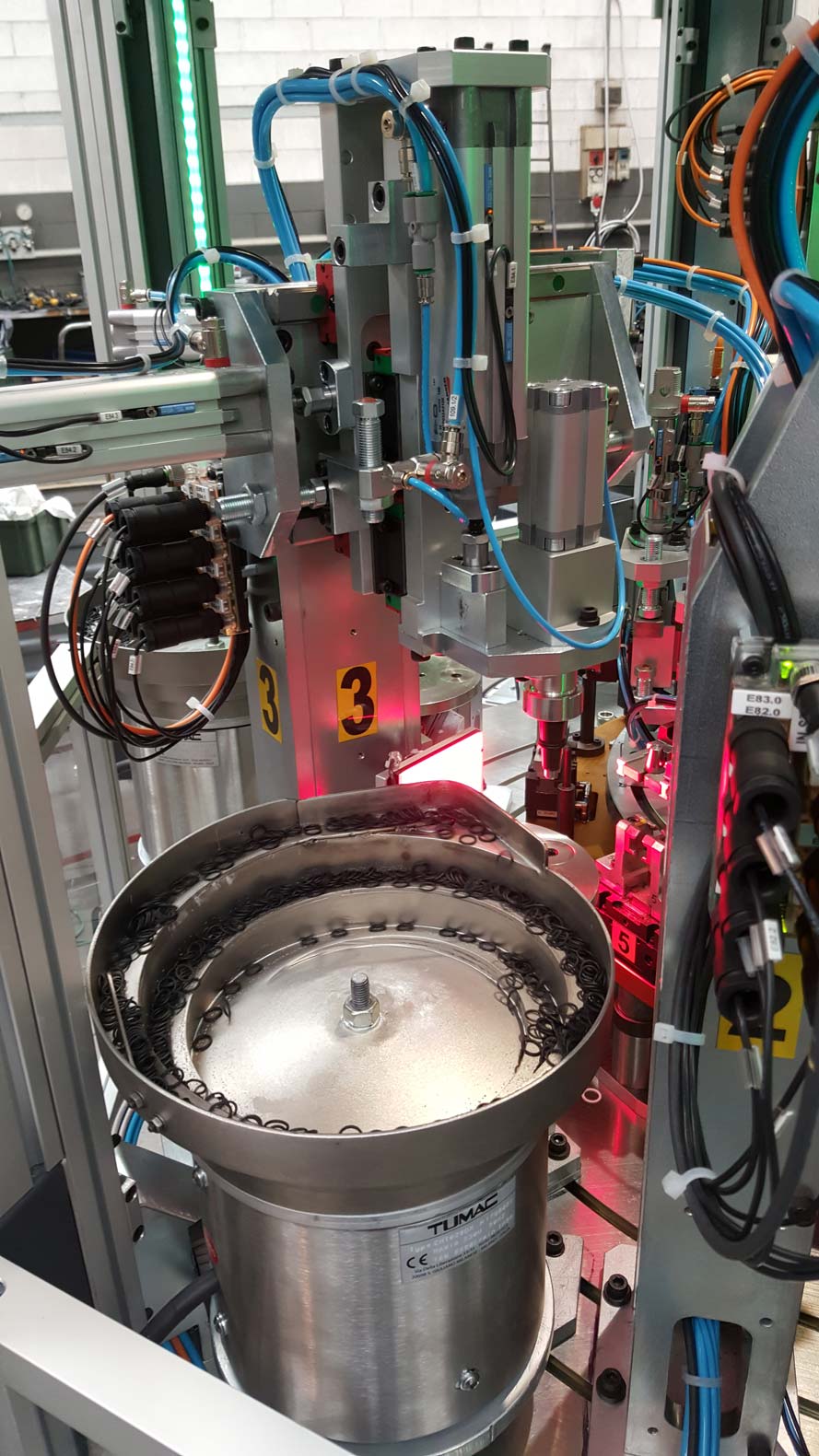

Tutti i componenti sono alimentati automaticamente tramite vibratori circolari e rettilinei, i quali possono essere integrati con tramogge di nostra produzione.

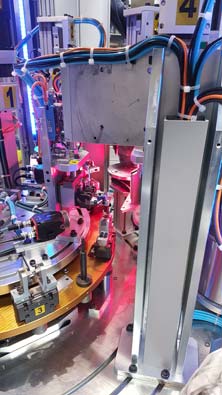

Tutte le fasi di assemblaggio dispongono di sistemi di visione tramite telecamera per il controllo di corretto montaggio. Lo scarico è automatico con selezione buoni e discriminazione tipologia di scarti.

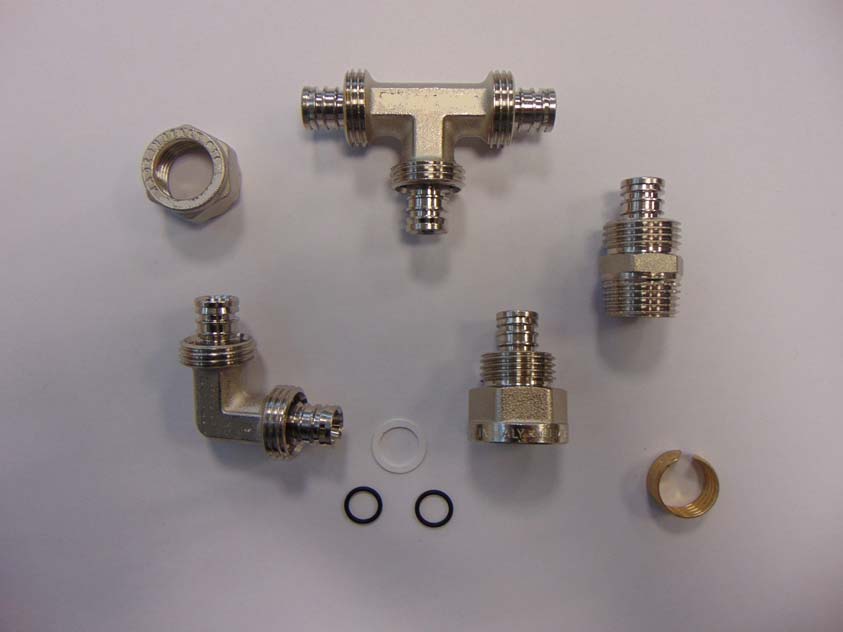

Componenti
- Corpo raccordo
- Anello in teflon
- 1° o-ring
- 2° o-ring
- Dado+Ogiva
Ciclo di lavoro/Caratteristiche principali

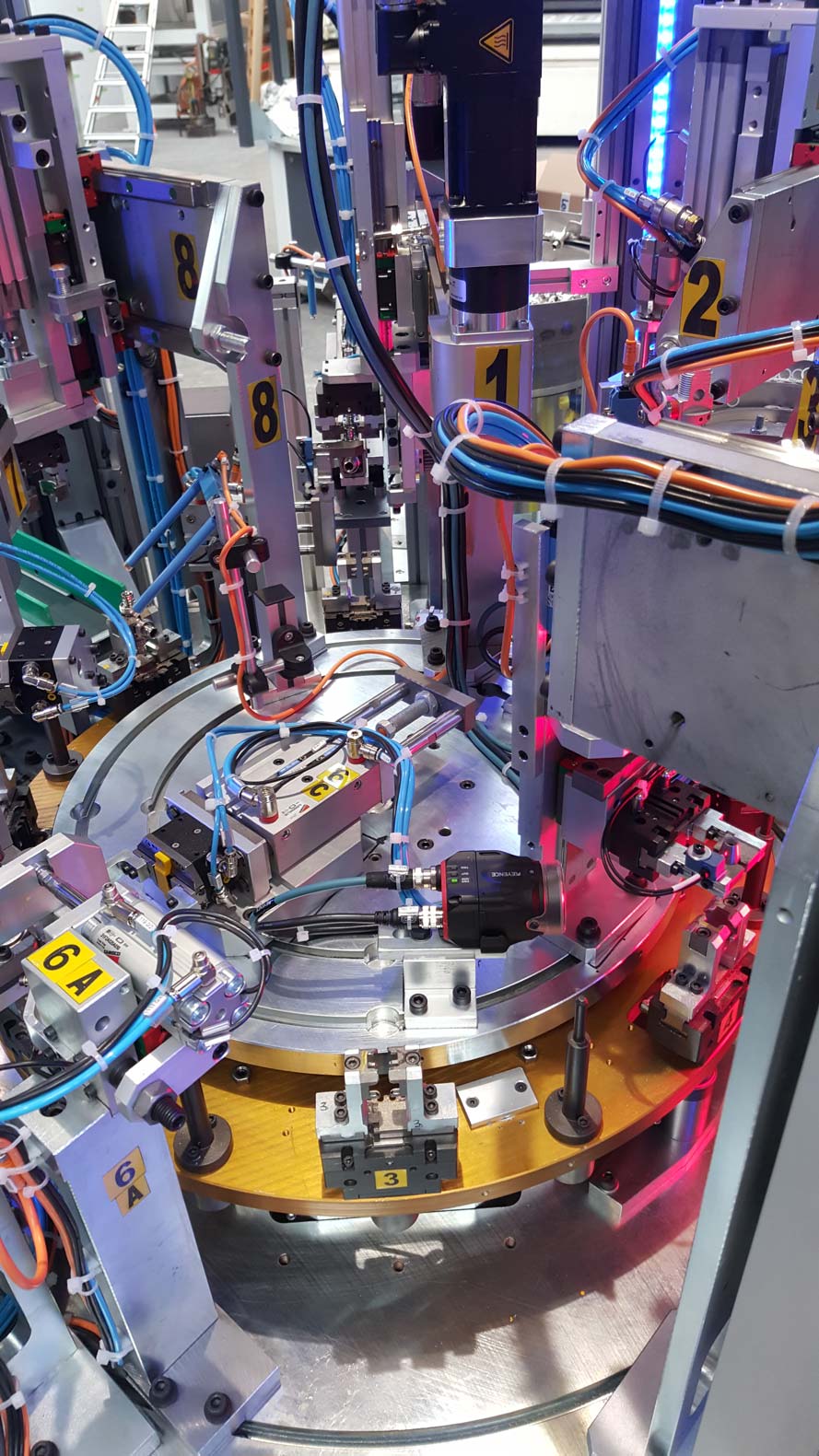

Tavola CNC a 8 divisioni con n.8 posaggi
- Pos.1 Alimentazione e carico automatico del raccordo (T, L, doppi o diritto M/F) con eventuale ribaltamento 90°
- Pos.2 Alimentazione e carico automatico dell’anello in teflon con controllo presenza tramite riga ottica
- Pos.3 Alimentazione e carico automatico della 1° o-ring con controllo presenza tramite telecamera
- Pos.4 Alimentazione e carico automatico della 2° o-ring con controllo presenza tramite telecamera
- Pos.5 Controllo corretto montaggio o-ring tramite telecamera

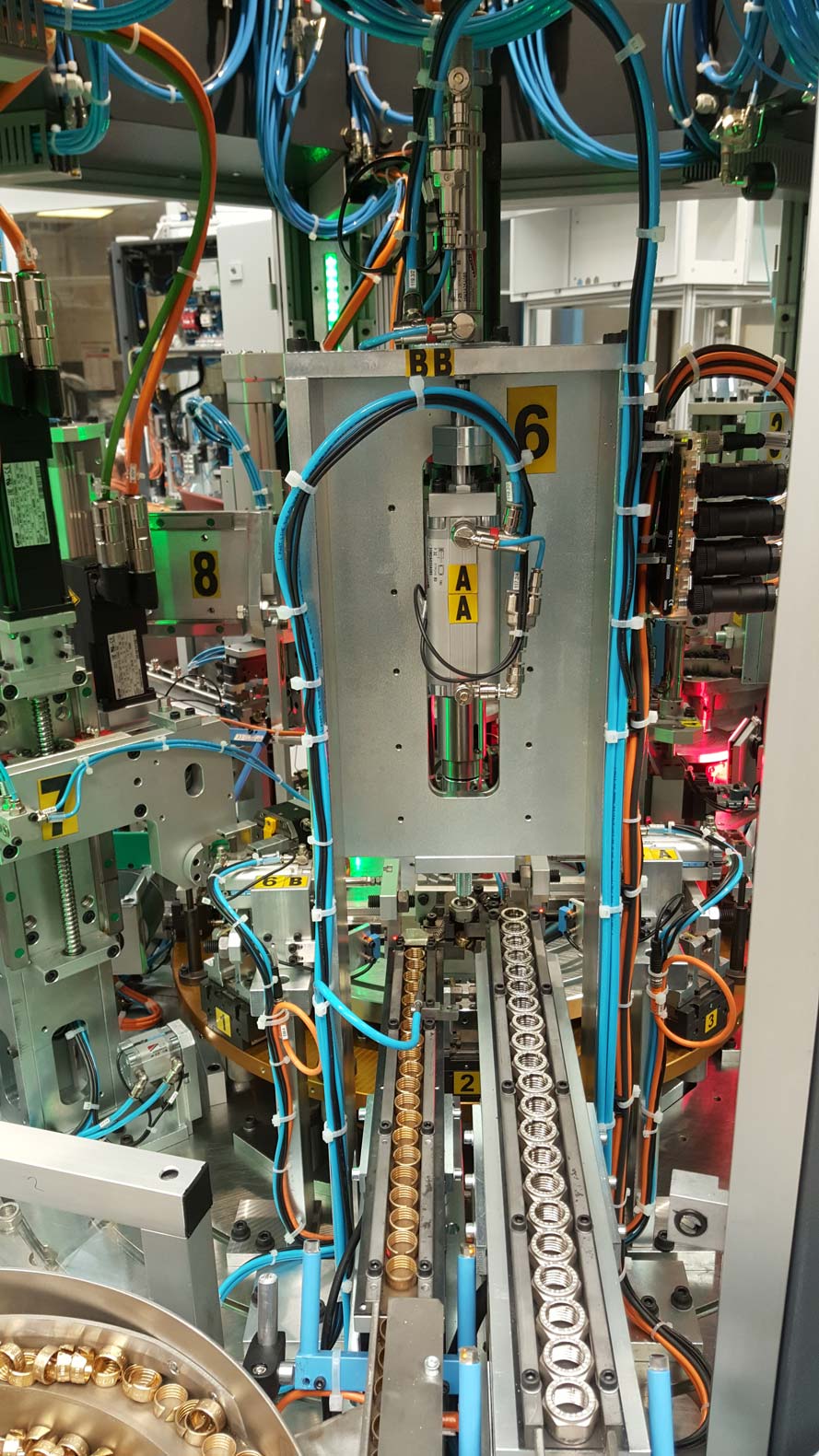

- Pos.6 Alimentazione e carico automatico del dado+ogiva con controllo tramite telecamera e successiva avvitatura
- Pos.7 Ribaltamento 90° del pezzo

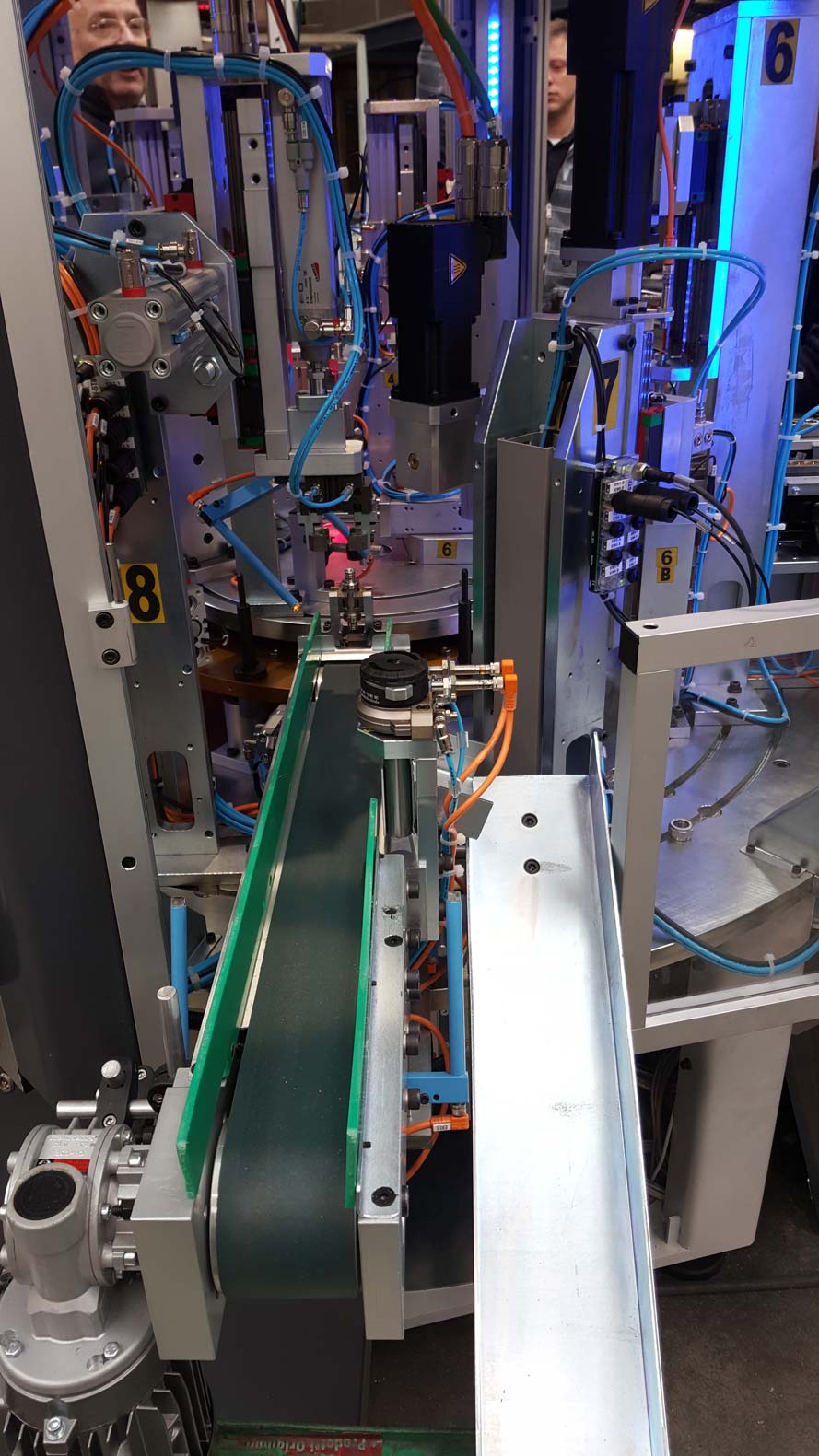

- Pos.8 Scarico pezzi buoni su nastro motorizzato e pezzi scarti su scivolo
Download documentazione
Accedi all’area utente oppure registrati cliccando qui per poter scaricare la scheda PDF completa.
Download scheda tecnica – C02816 Macchina ELETTRICA per il montaggio raccordi multistrato con ghiera
