La macchina esegue il montaggio semi automatico di snodi sferici.
È costituita da un basamento esagonale, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen, da un disco fisso centrale e da un disco rotante esterno completo di posaggi per il posizionamento dei pezzi.
La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Parte dei componenti sono alimentati automaticamente tramite vibratori circolari e rettilinei, i quali possono essere integrati con tramogge di nostra produzione e parte sono caricati manualmente da un operatore.
Lo scarico è automatico con selezione buoni e discriminazione tipologia di scarti.
Componenti
- Corpo valvola
- Manicotto
- Teflon
- Sfera
- Maniglia
- Vite
Ciclo di lavoro/Caratteristiche principali

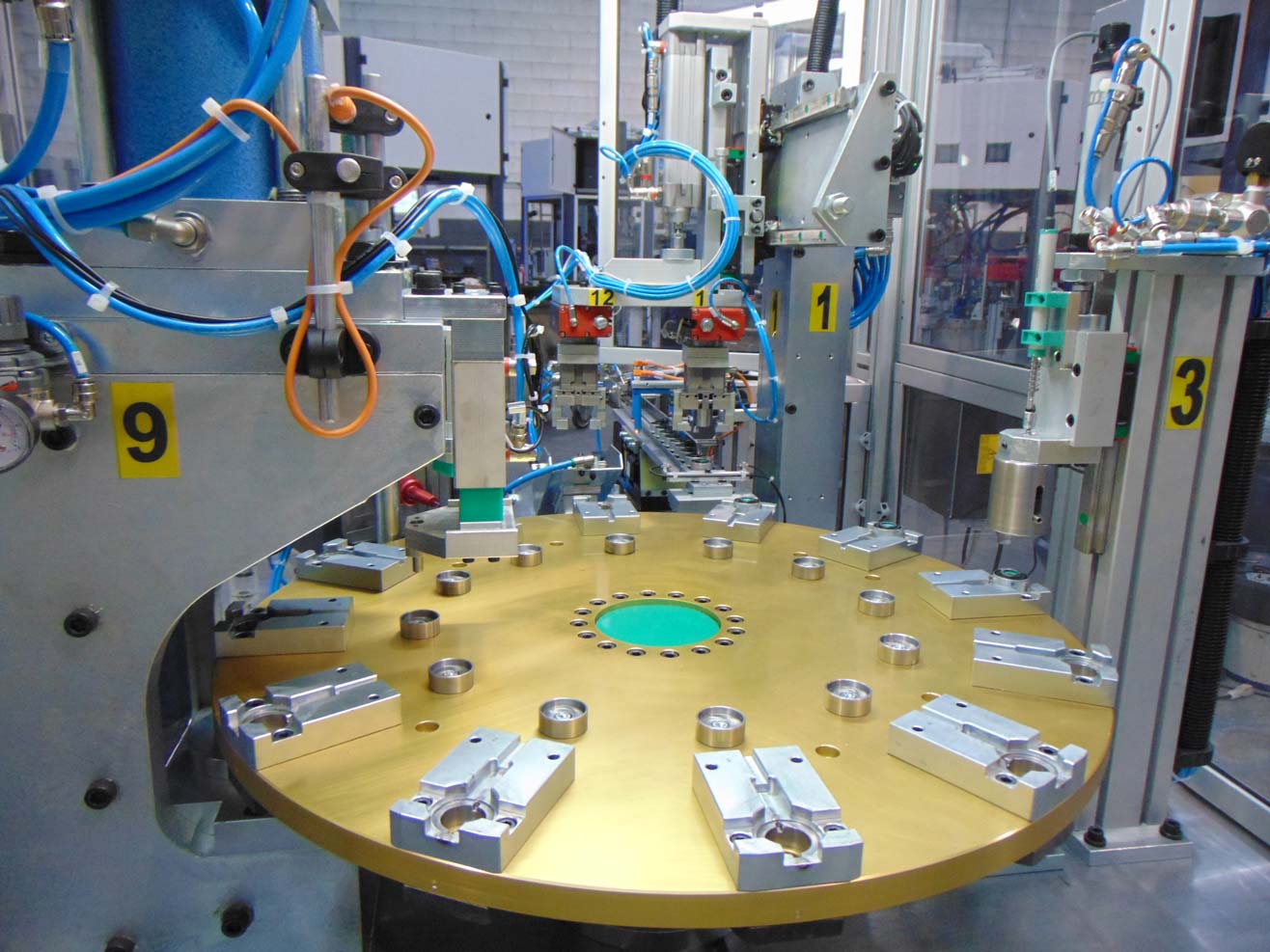

Tavola CNC a 12 divisioni con n.12 posaggi

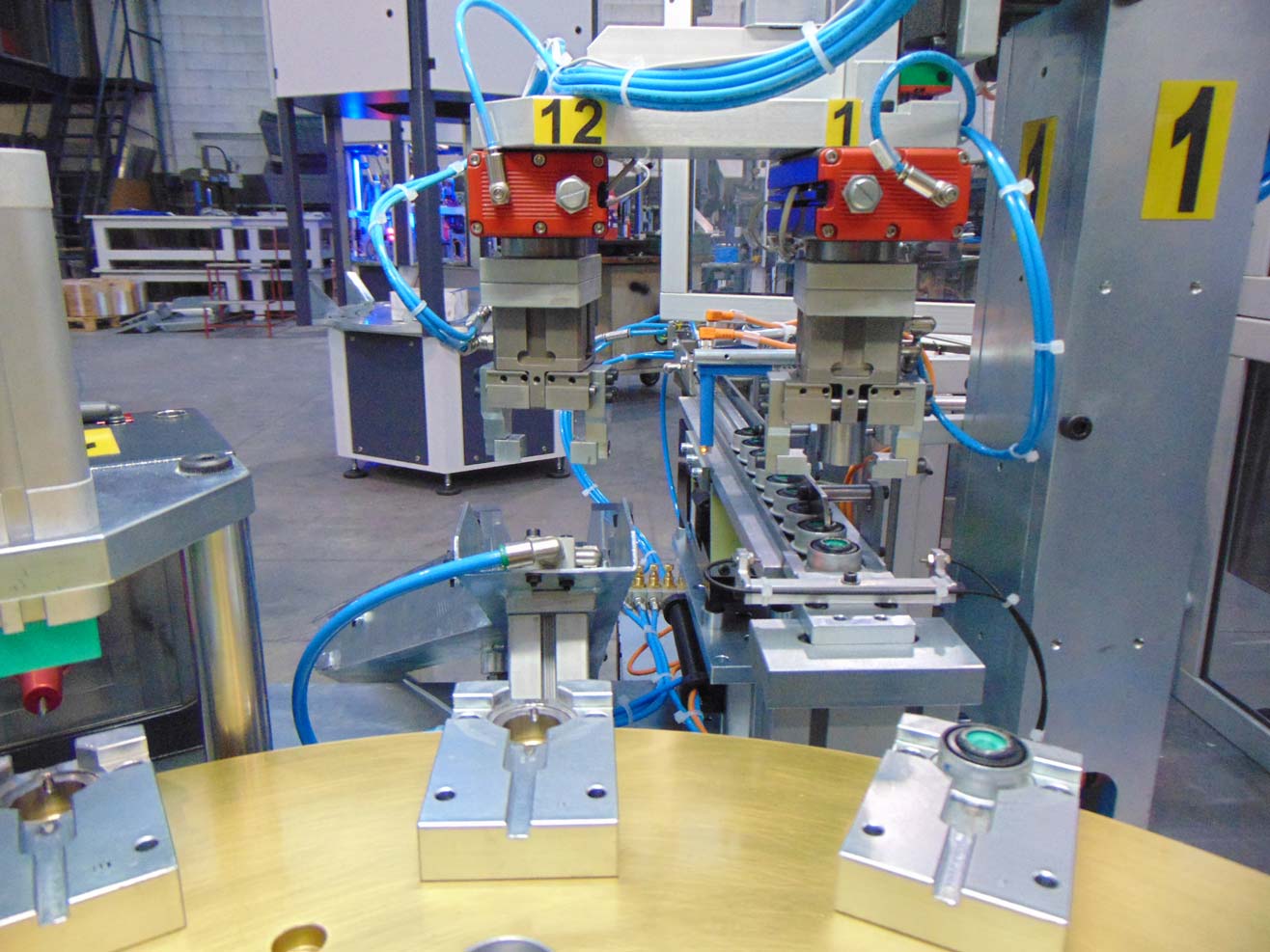

- Pos.1 Alimentazione e carico automatico del silent-block
- Pos.2 Libera

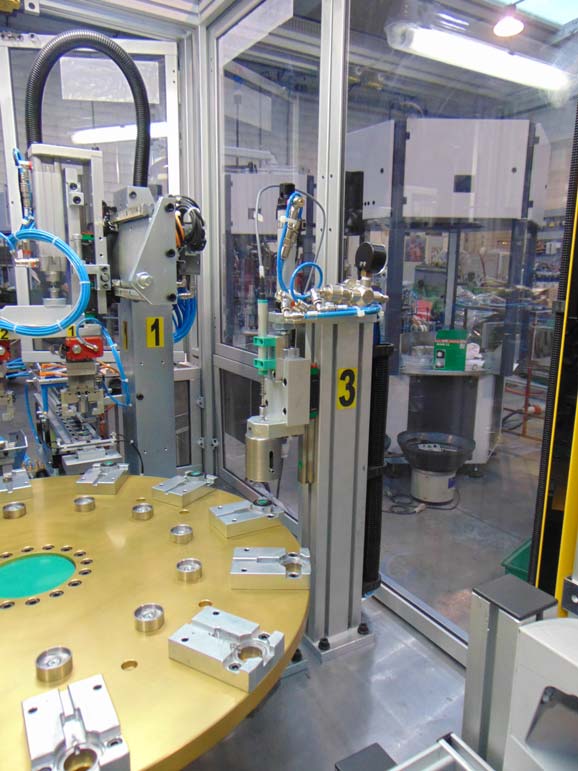

- Pos.3 Controllo e fasatura silent block
- Pos.4 Libera
- Pos.5 Libera
- Pos.6 Carico manuale dell’asta
- Pos.7 Libera
- Pos.8 libera

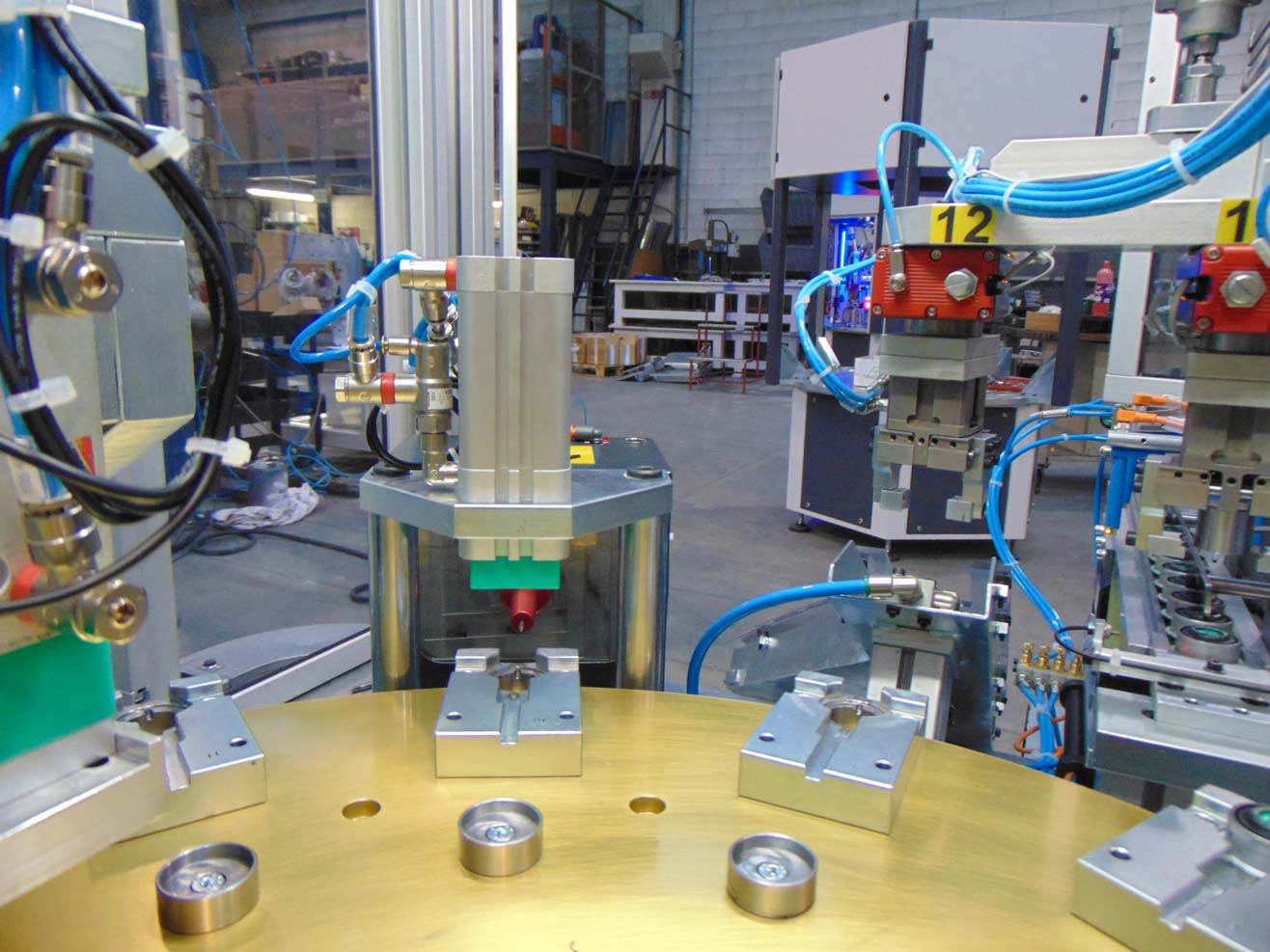

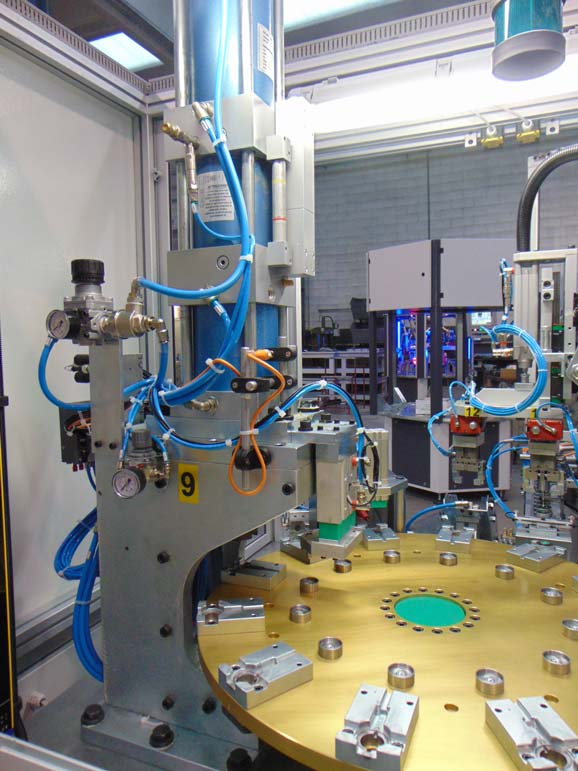

- Pos.9 Stazione di pressatura
- Pos.10 Libera
- Pos.11 Stazione di marcatura a micro punti
- Pos.12 Scarico automatico del pezzo su scivolo con selezione buoni e scarti
