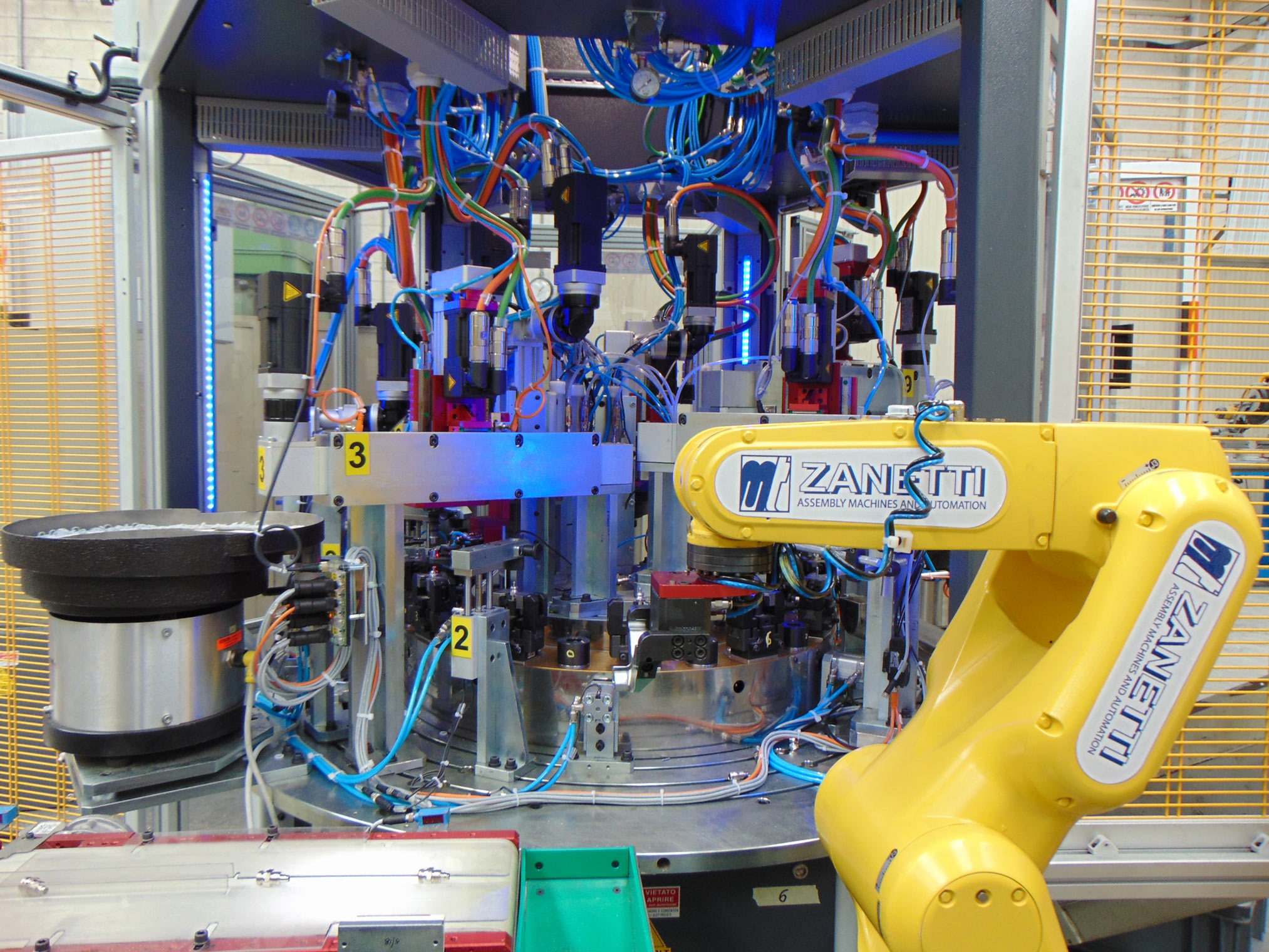

La macchina esegue il montaggio automatico di PTFE/o-ring su raccordi pneumatici con carico automatico tramite Robot antropomorfo.

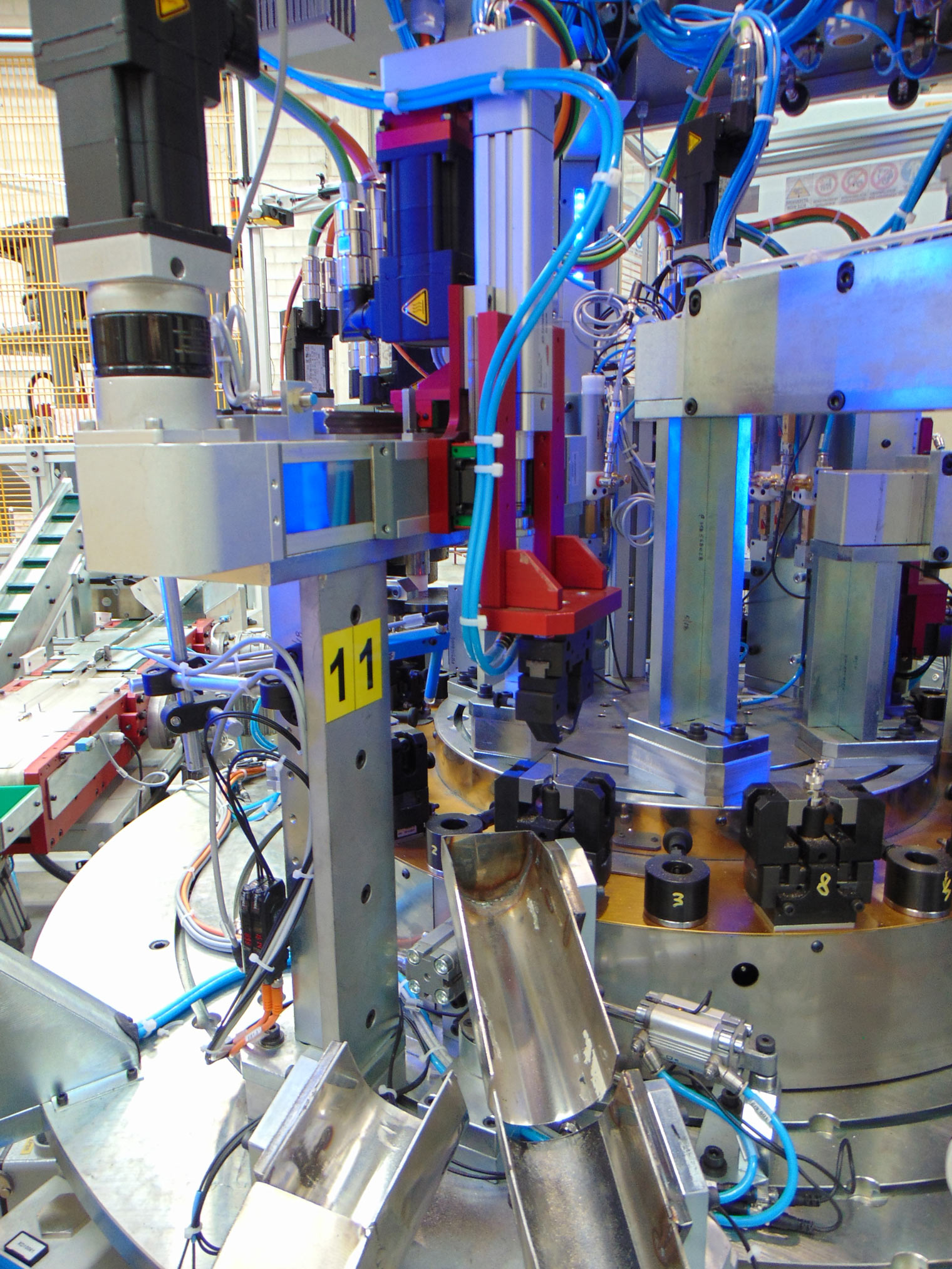

È costituita da un basamento esagonale, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen, da un disco fisso centrale e da un disco rotante esterno completo di posaggi per il posizionamento dei pezzi.
La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.
Tutti i componenti sono alimentati automaticamente tramite vibratori circolari e rettilinei, i quali possono essere integrati con tramogge di nostra produzione.
Tutte le fasi di assemblaggio dispongono di sistemi di visione tramite telecamera per il controllo di corretto montaggio. Lo scarico è automatico con selezione buoni e discriminazione della tipologia di scarti.
Componenti
- Corpo raccordo
- 1° o-ring
- 2° o-ring
- 3° o-ring
- Ghiera
Ciclo di lavoro/Caratteristiche principali

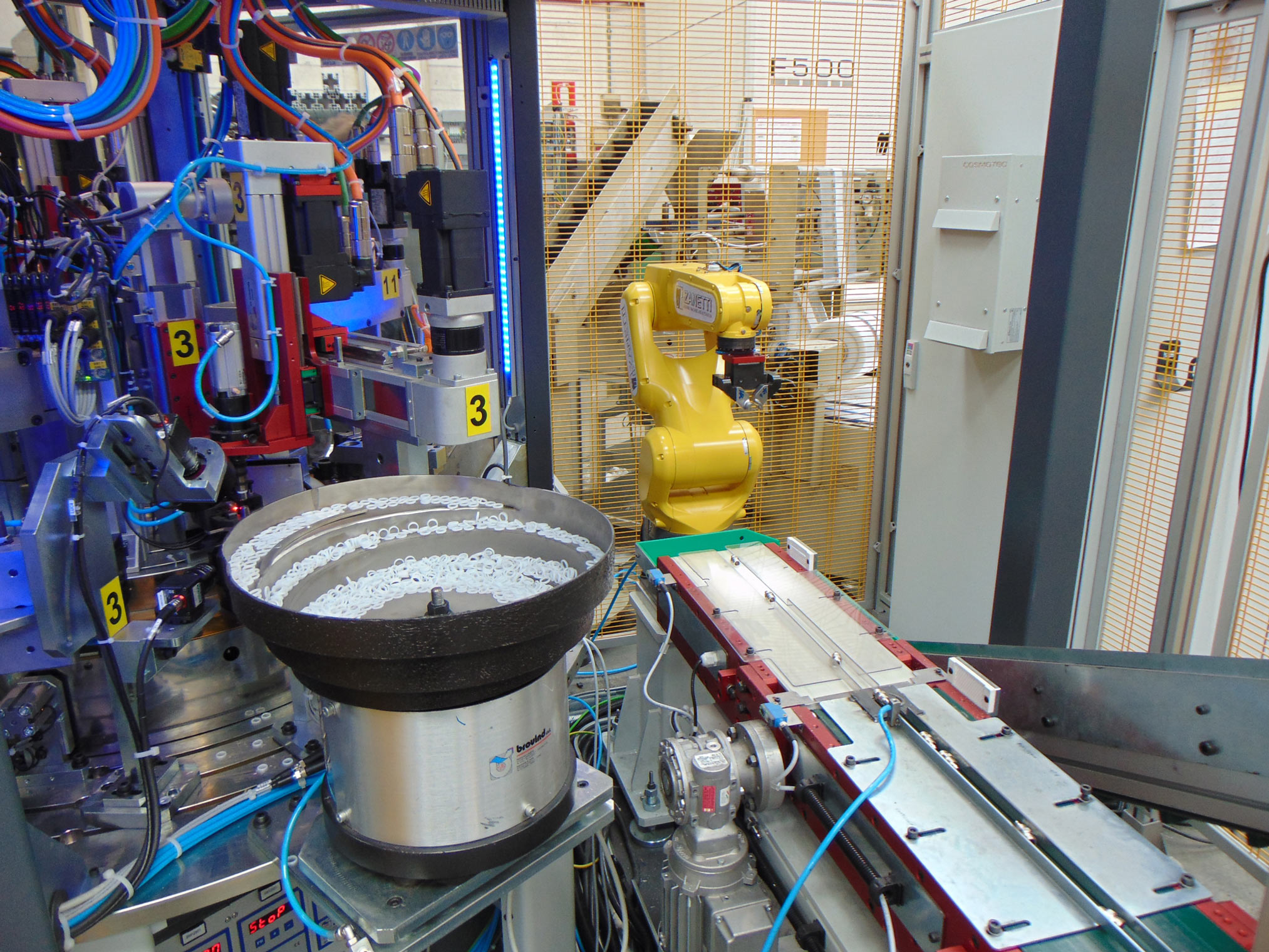

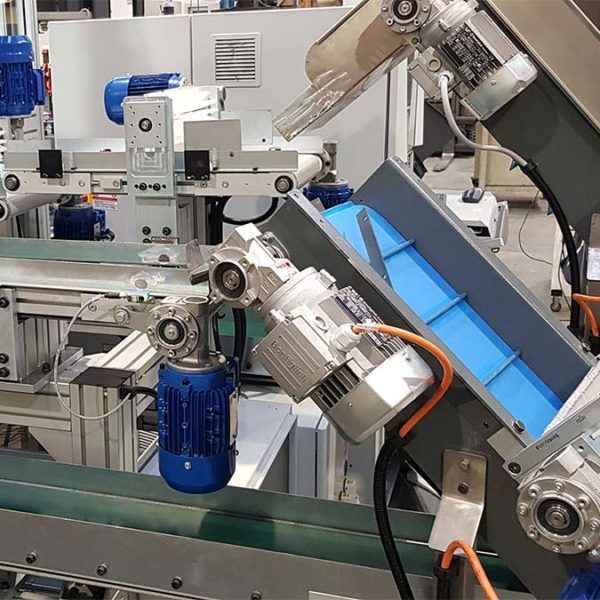

- Pos.1 Alimentazione tramite tramoggia, tavola vibrante e nastro retroilluminato del corpo raccordo con carico automatico tramite robot antropomorfo
- Pos.2 Controllo presenza raccordo

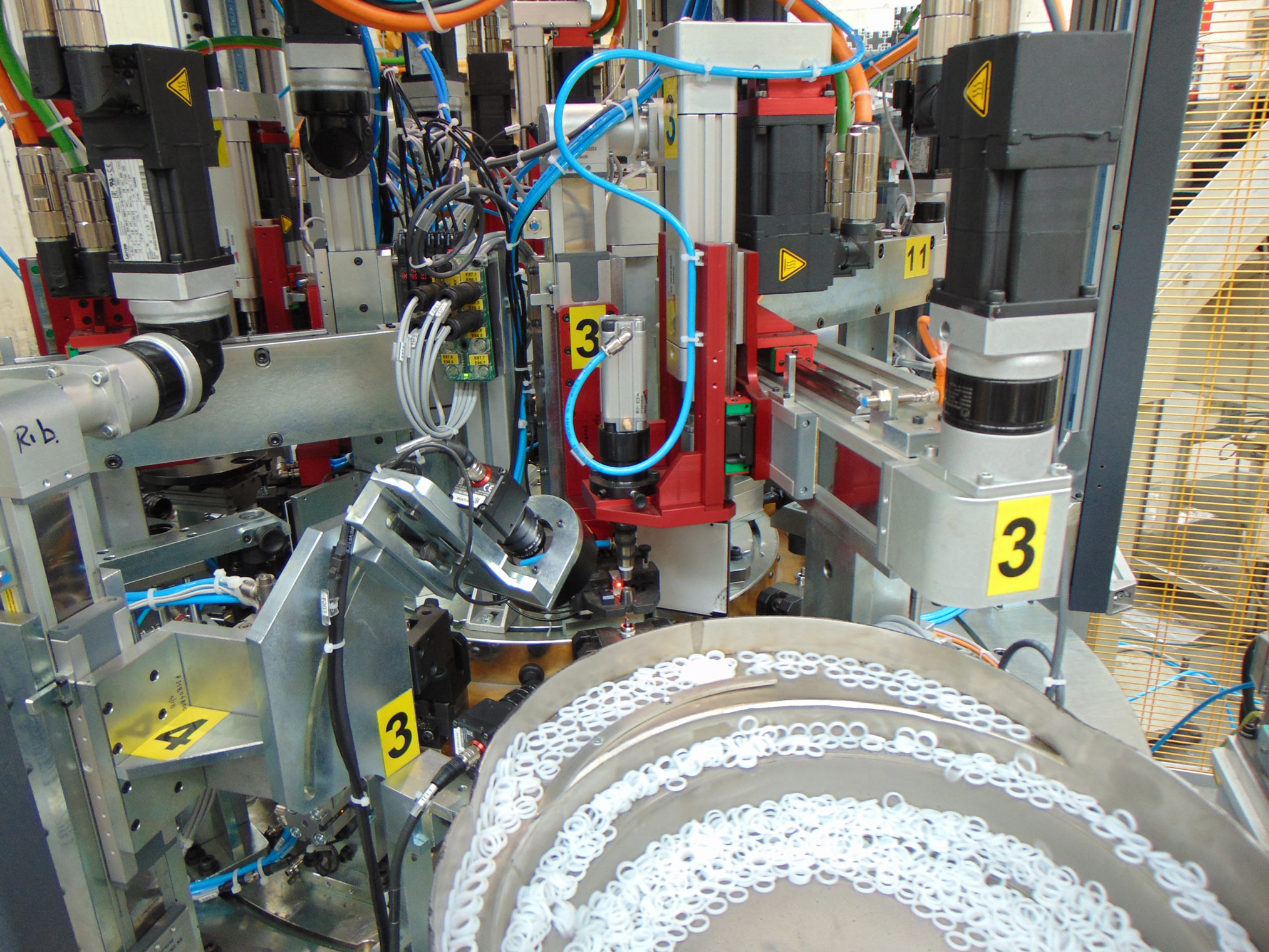

- Pos.3 Alimentazione e carico 1° o-ring e controllo
- Pos.4 Ribaltamento 180°
- Pos.5 Controllo ribaltamento raccordo
- Pos.6 Alimentazione e carico 2° o-ring e controllo
- Pos.7 Alimentazione e carico 3° o-ring

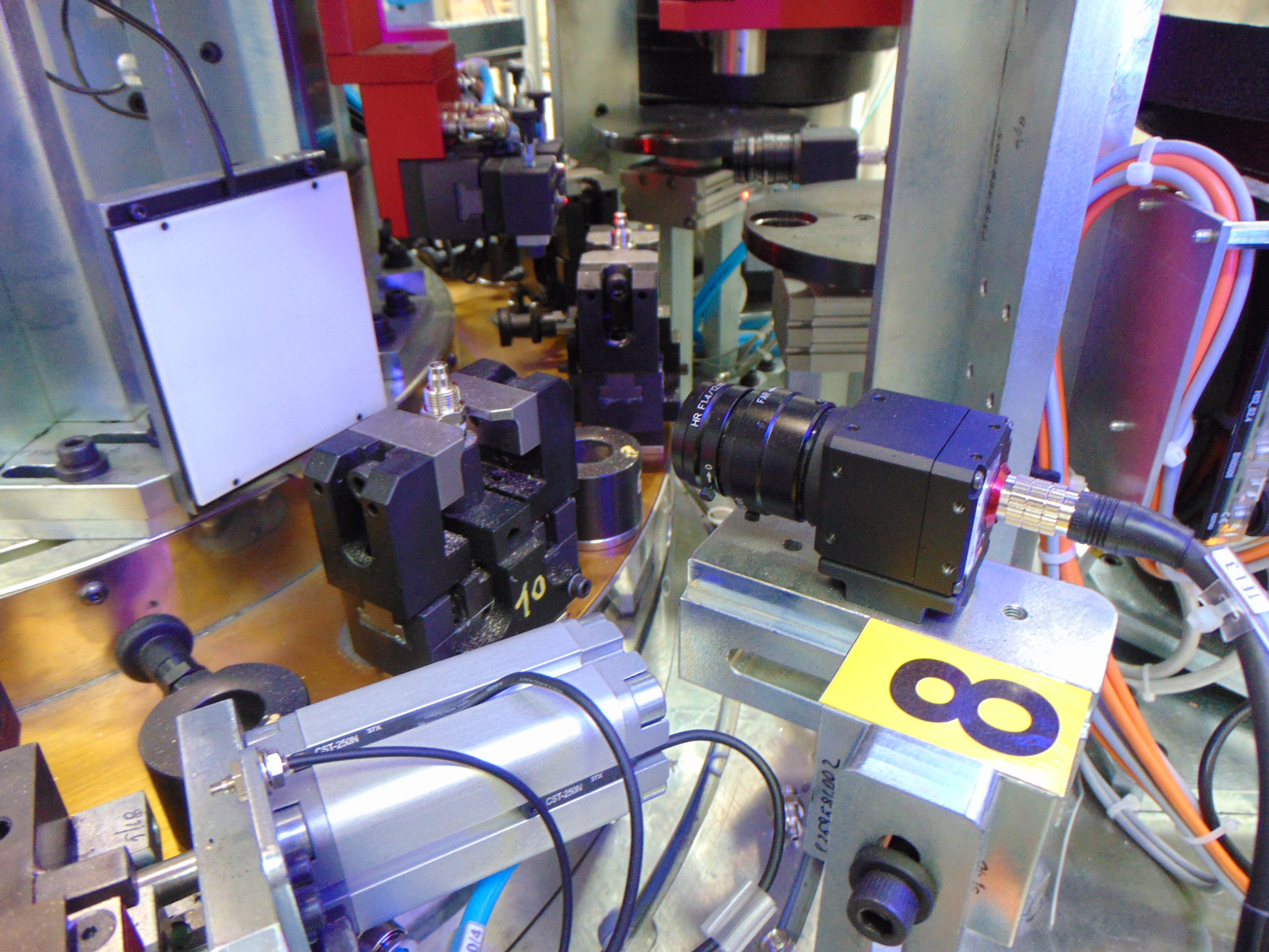

- Pos.8 Controllo montaggio 3° o-ring tramite telecamera
- Pos.9 Alimentazione e carico ghiera
- Pos.10 Marcatura ad incisione
- Pos.11 Scarico pezzi con selezione buoni e scarti
- Pos.12 Controllo posaggio vuoto
