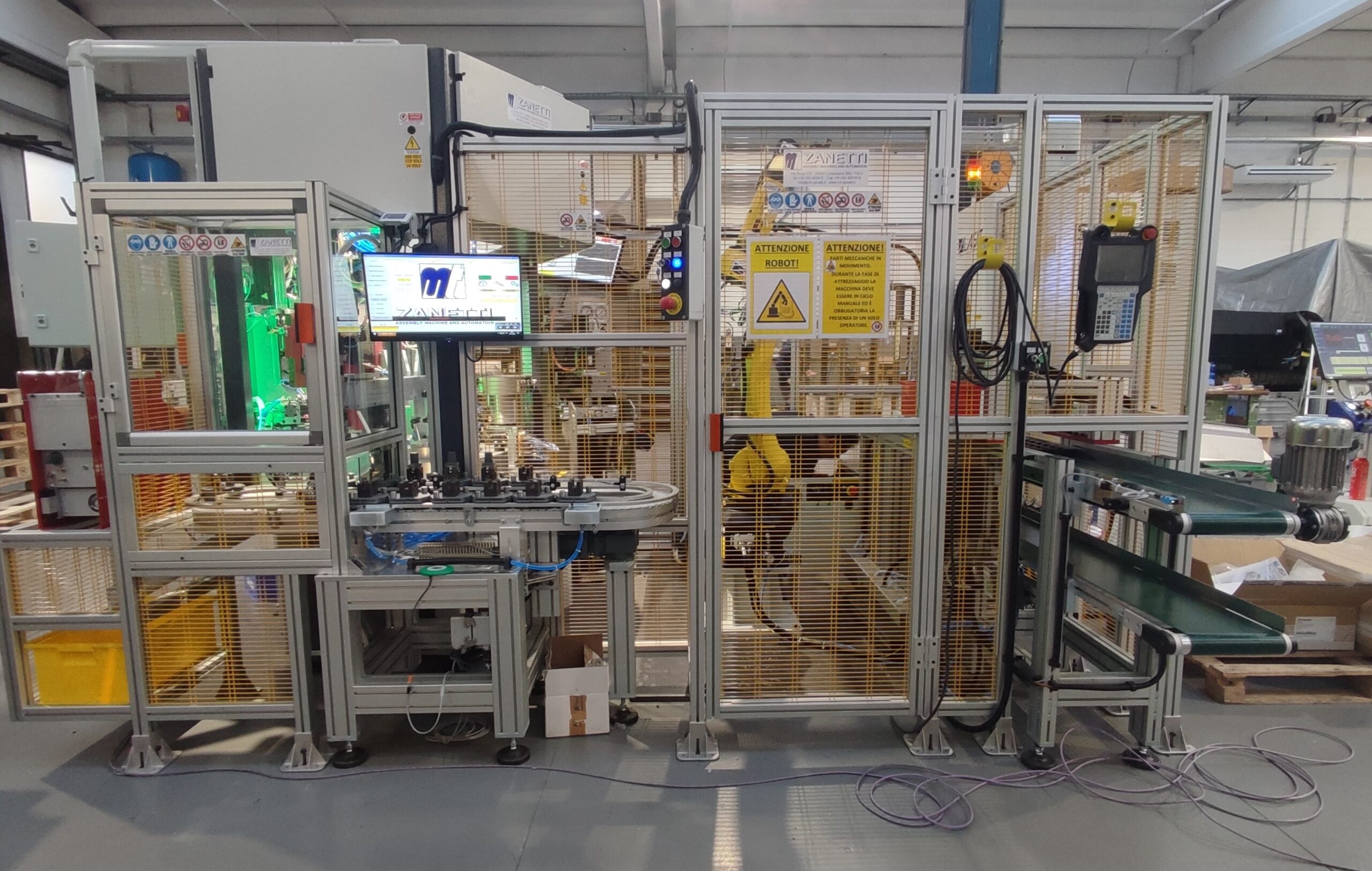

La macchina esegue il montaggio automatico dei regolatori di pressione con una serie di controlli di presenza e di tenuta effettuati durante ogni fase di montaggio.
È costituita da un basamento esagonale, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen, da un disco fisso centrale e da un disco rotante esterno completo di posaggi per il posizionamento dei pezzi.
La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.
Il corpo del regolatore viene alimentato tramite una linea a pallet precaricata mentre tutti gli altri componenti sono alimentati automaticamente tramite vibratori circolari e rettilinei completi di tramogge in sospensione per dosare e aumentare la capacità di carico. Il prodotto assemblato viene inoltre scaricato dalla tavola rotante, manipolato nelle stazioni di collaudo e marcatura a laser tramite un robot antropomorfo e infine depositato su nastrini motorizzati.
Tutte le fasi di carico/scarico e assemblaggio dispongono di sistemi di visione tramite telecamera per il controllo del corretto montaggio. È inoltre presente un sistema di collaudo di tenuta per verificare eventuali perdite ad ogni fase di assemblaggio, un sistema di collaudo finale e un sistema di marcatura a laser.
Per maggiori informazioni clicca qui sotto
Isola robotizzata ELETTRICA per il montaggio regolatori di pressione
