La macchina esegue il montaggio automatico di o-ring su raccordi idraulici con carico automatico tramite Robot antropomorfo.
È costituita da un basamento esagonale, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen, da un disco fisso centrale e da un disco rotante esterno completo di posaggi per il posizionamento dei pezzi.

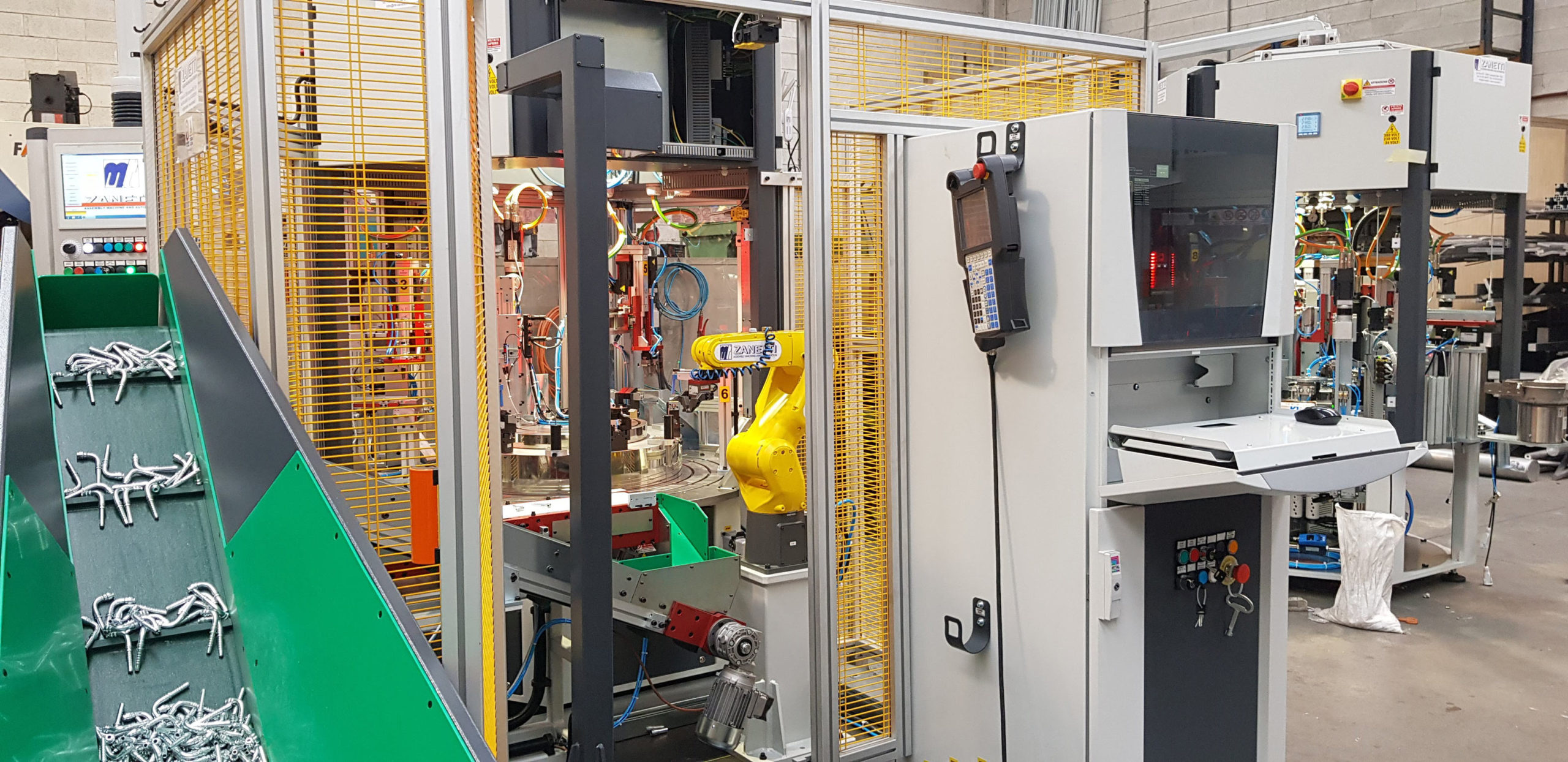

La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.
Tutti i componenti sono alimentati automaticamente tramite vibratori circolari e rettilinei, i quali possono essere integrati con tramogge di nostra produzione.
Tutte le fasi di assemblaggio dispongono di sistemi di visione tramite telecamera per il controllo di corretto montaggio. Lo scarico è automatico con selezione buoni e discriminazione della tipologia di scarti.
Componenti

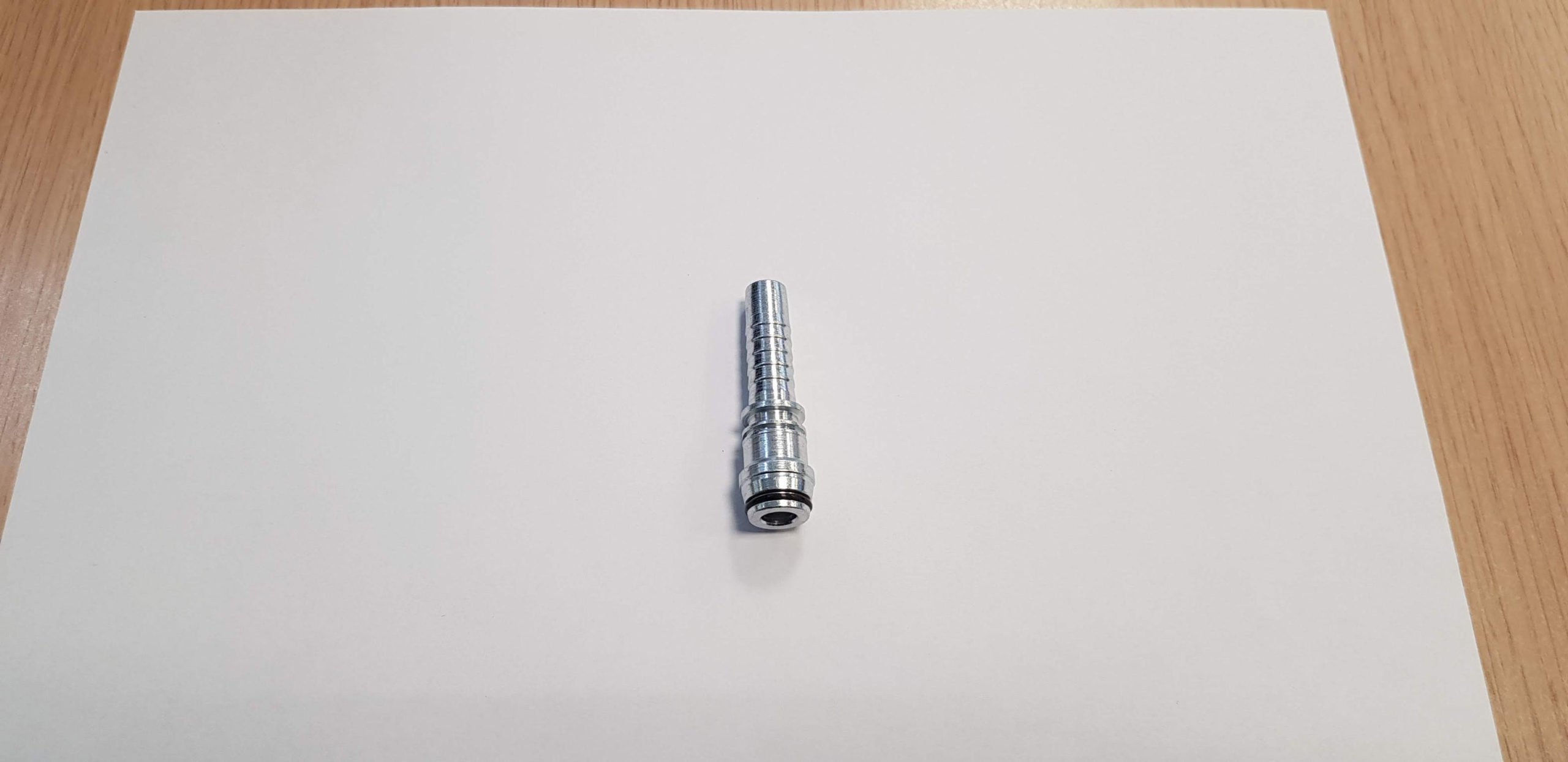

- Corpo raccordo
- O-ring
Ciclo di lavoro/Caratteristiche principali

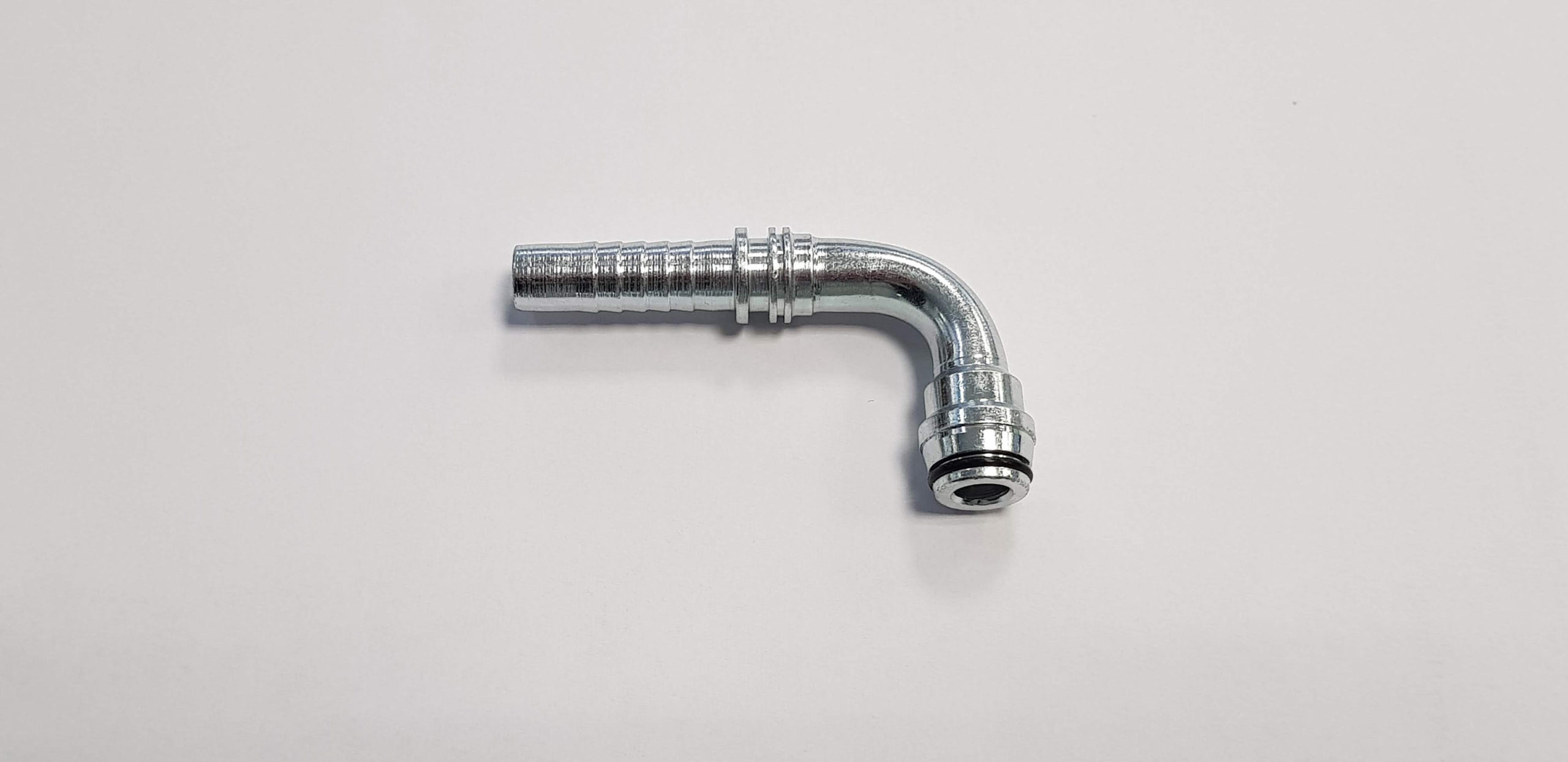

Tavola CNC a 12 divisioni con n.6 morse per raccordo curvo e n.6 posaggi per raccordo diritto

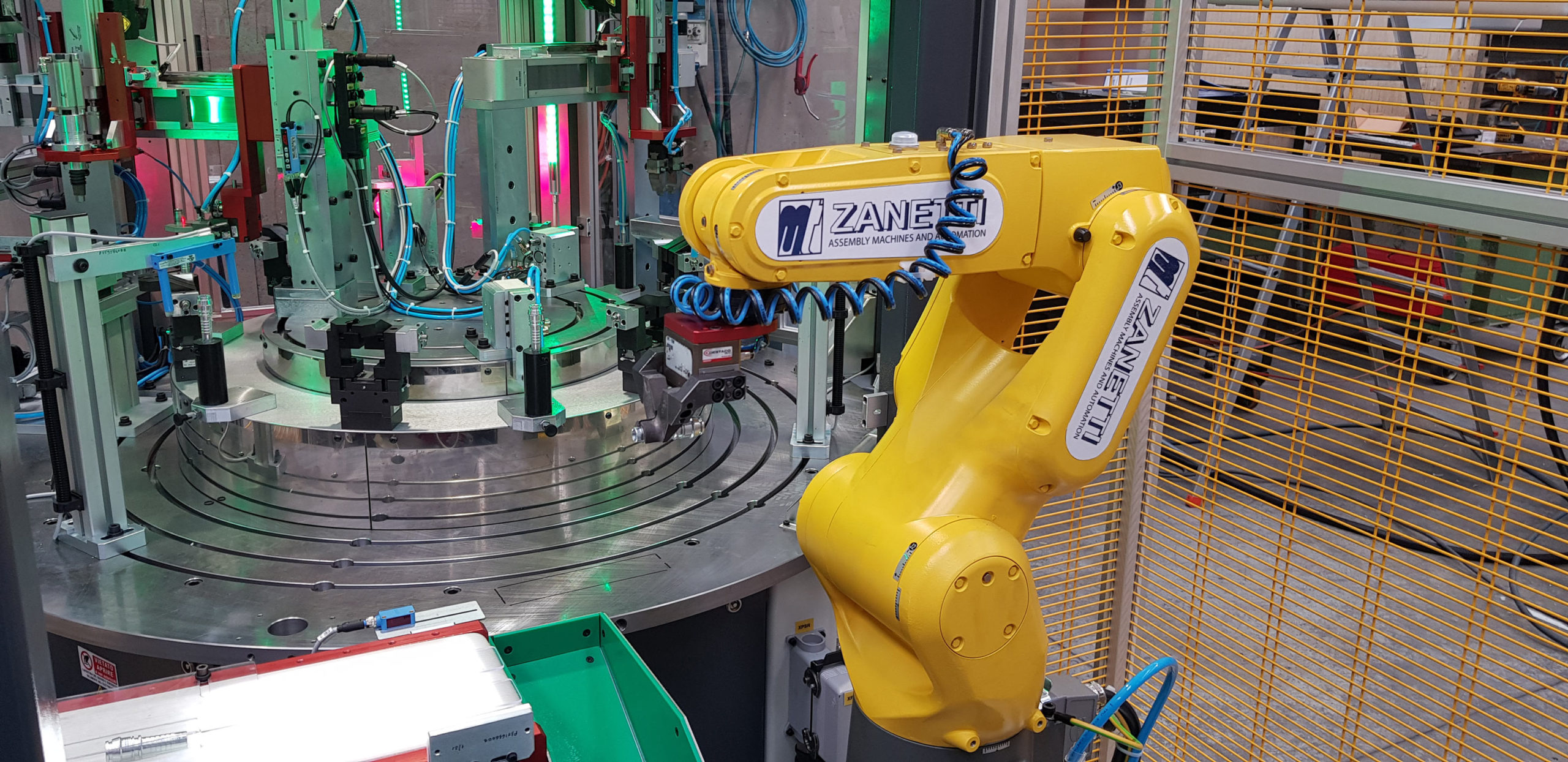

- Pos.1 Alimentazione, carico e scarico automatico raccordo (1) tramite robot antropomorfo con visione, nastri di alimentazione e tramoggia. Il sistema è ad autoapprendimento.
- Pos.2 Controllo presenza pezzo

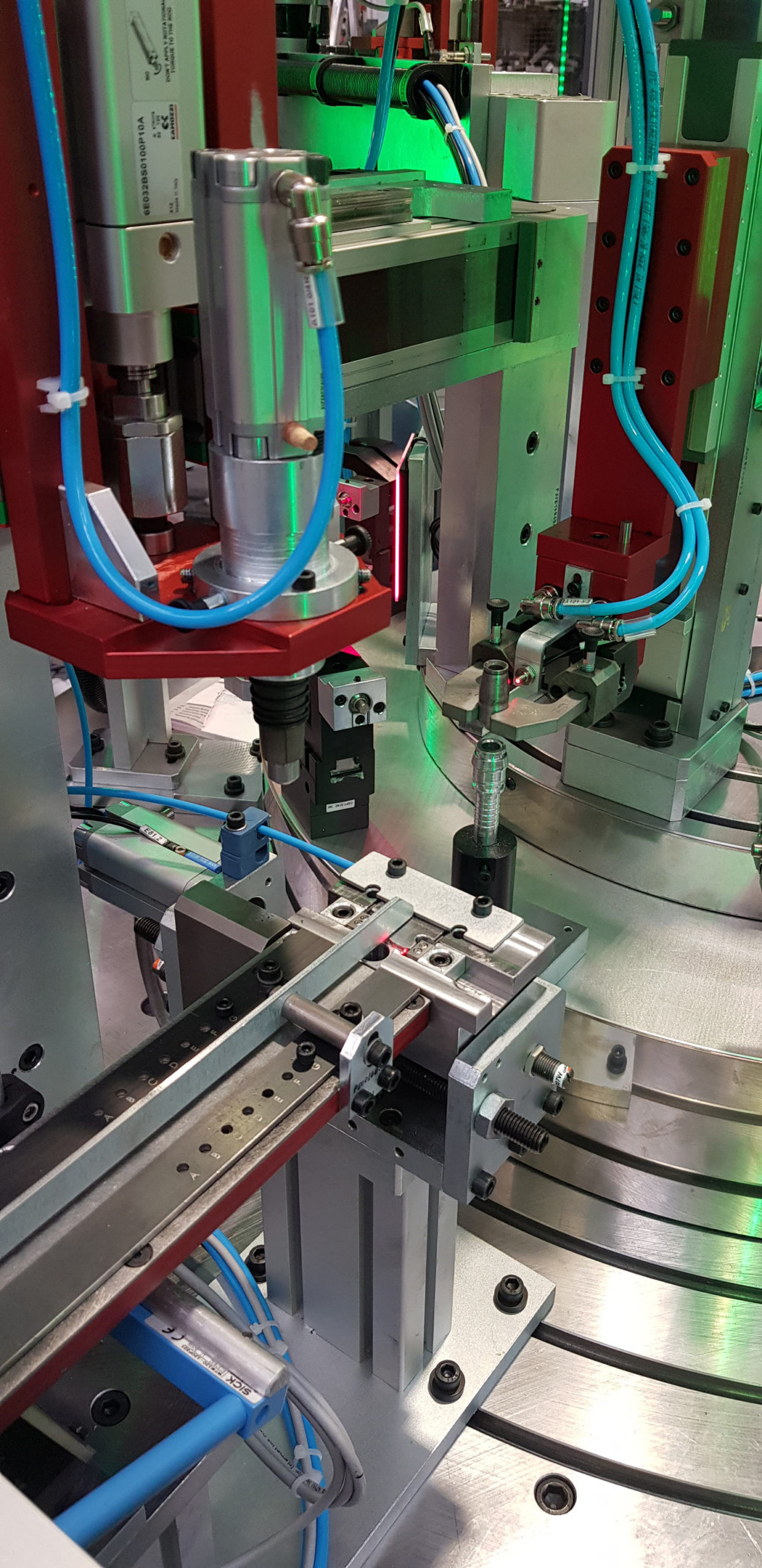

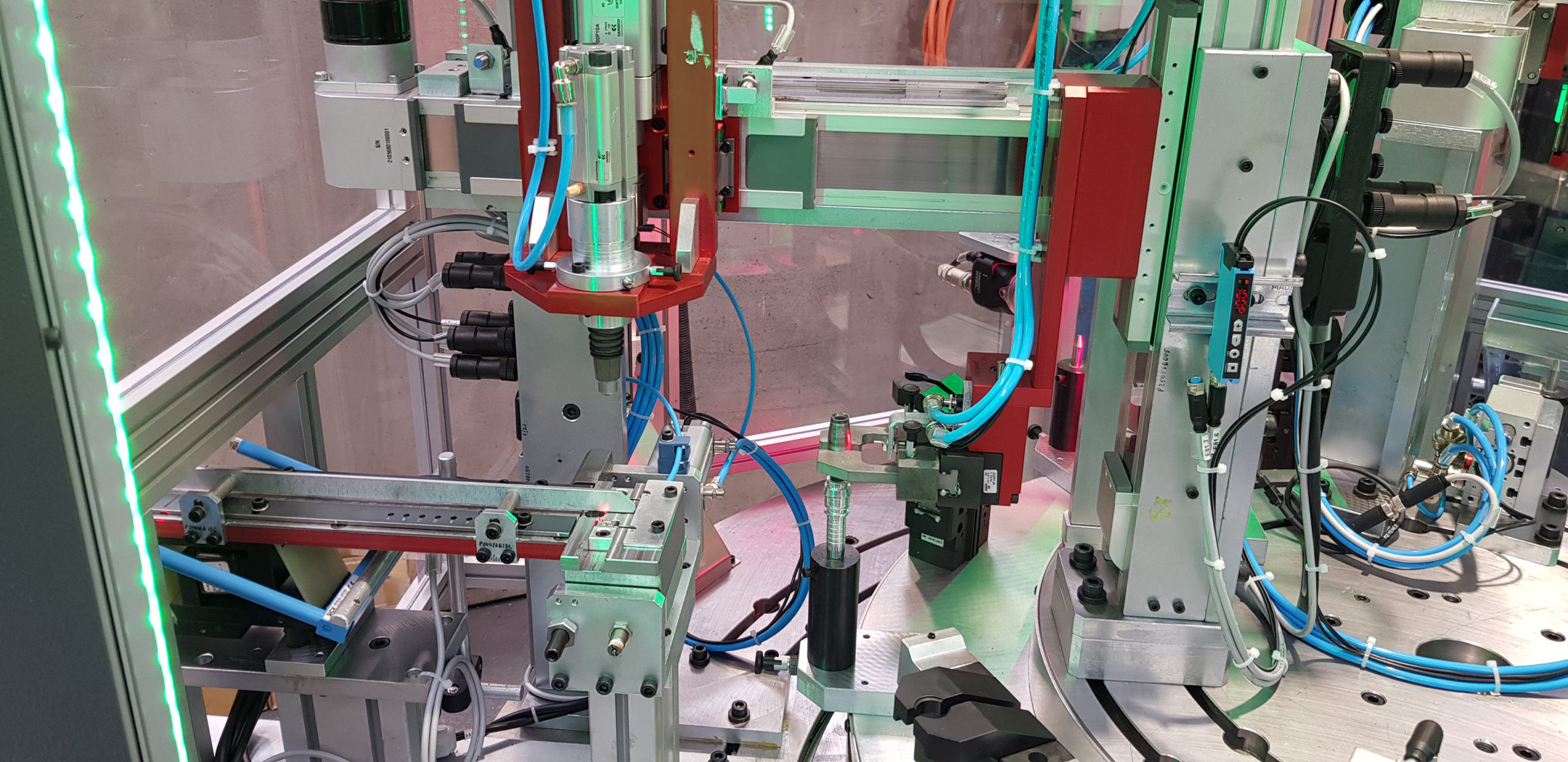

- Pos.3 Alimentazione e carico automatico o-ring (2) con manipolatore a CNC con autoapprendimento
- Pos.4 Controllo presenza o-ring tramite telecamera
- Pos.5 Scarico del pezzo su canalina con selezione buoni e scarti con manipolatore a CNC con autoapprendimento
- Pos.6 Controllo presenza pezzo
