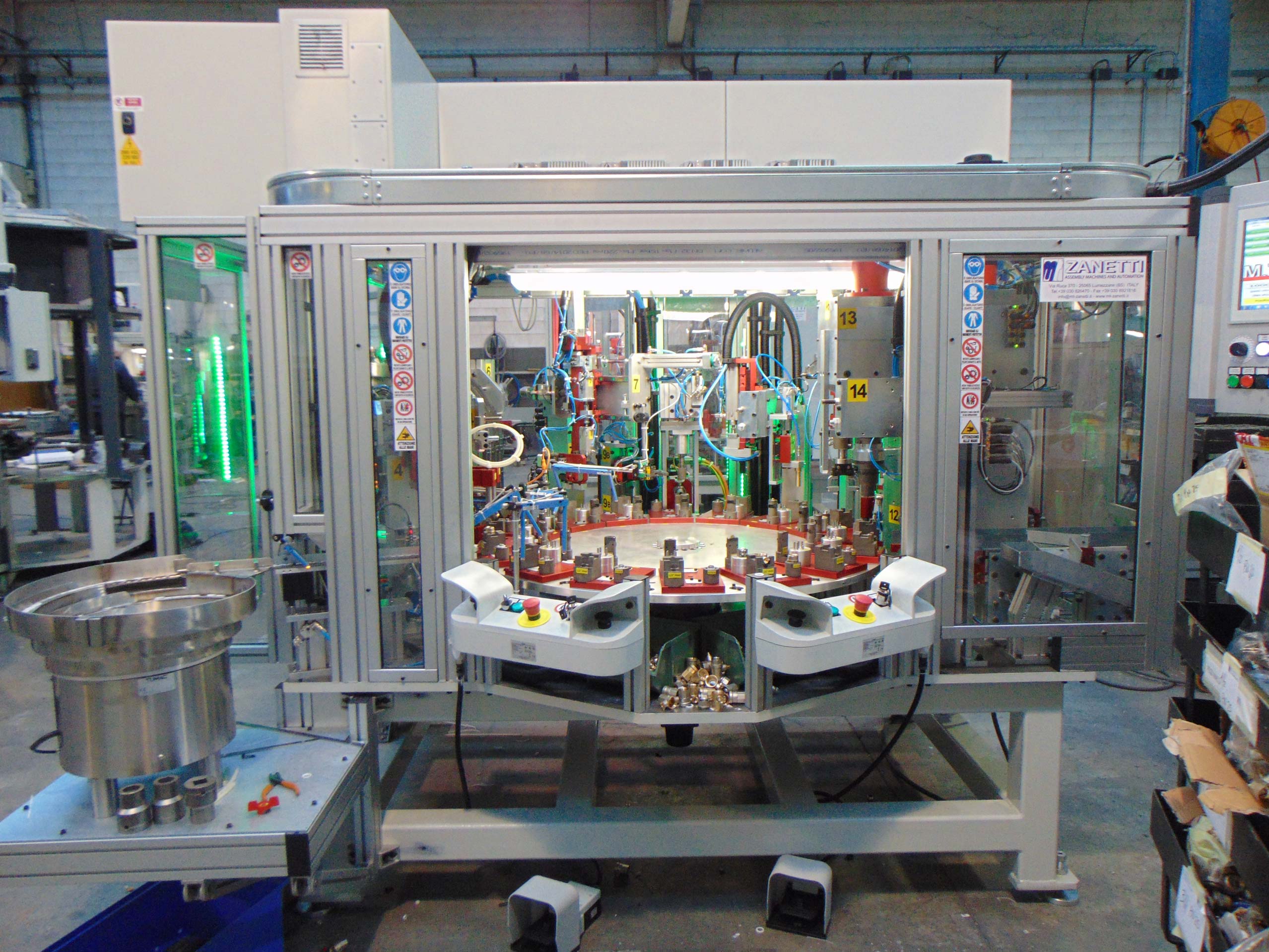

La macchina esegue il montaggio semiautomatico di valvole a sfera in ottone.

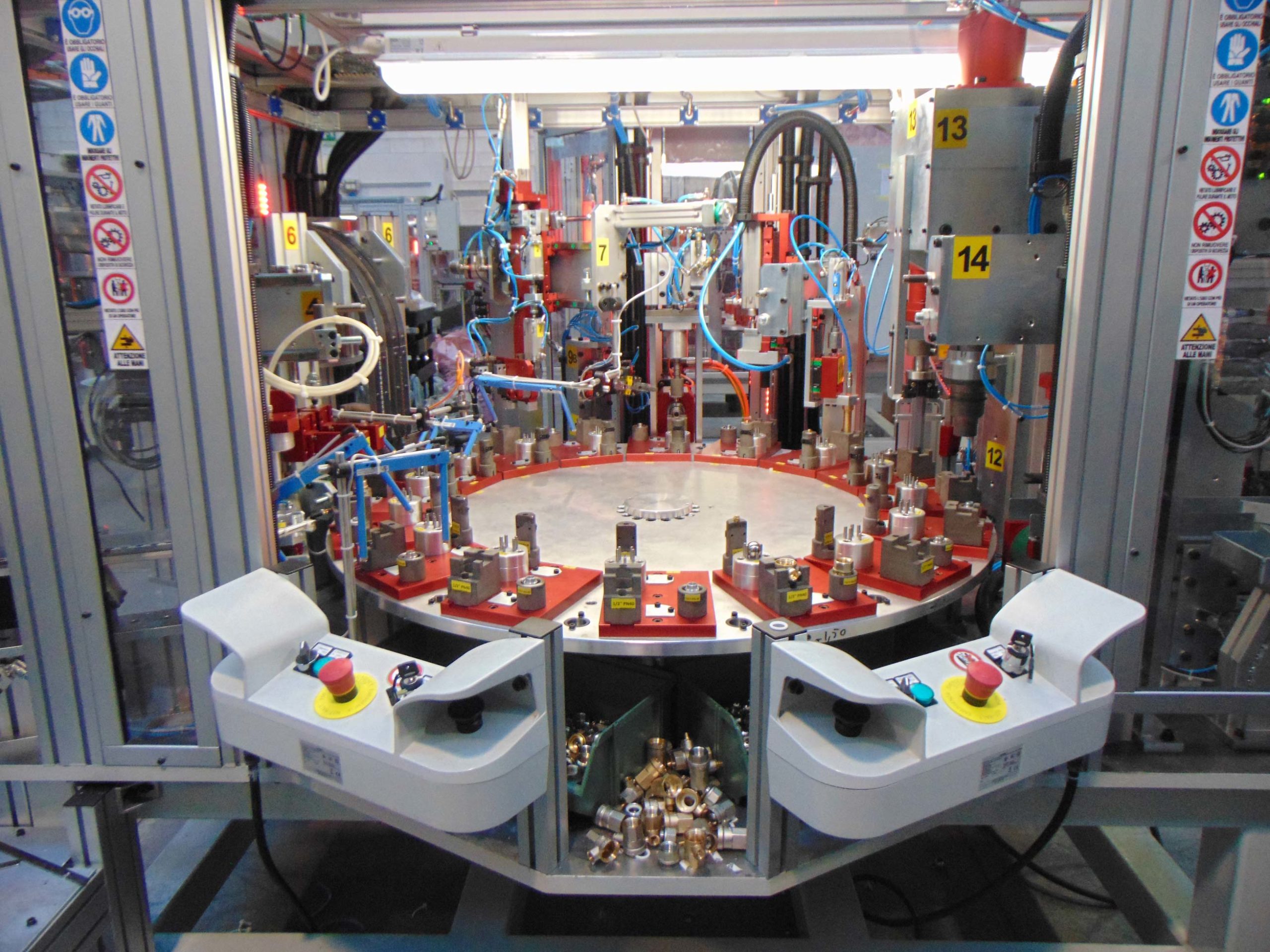

È costituita da un basamento rettangolare, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen e da un disco rotante completo di posaggi per il posizionamento dei pezzi.
La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.
Parte dei componenti sono caricati manualmente da operatore mentre altri sono caricati automaticamente tramite vibratori circolari e lineari.
Lo scarico è automatico con selezione buoni e discriminazione tipologia di scarti.

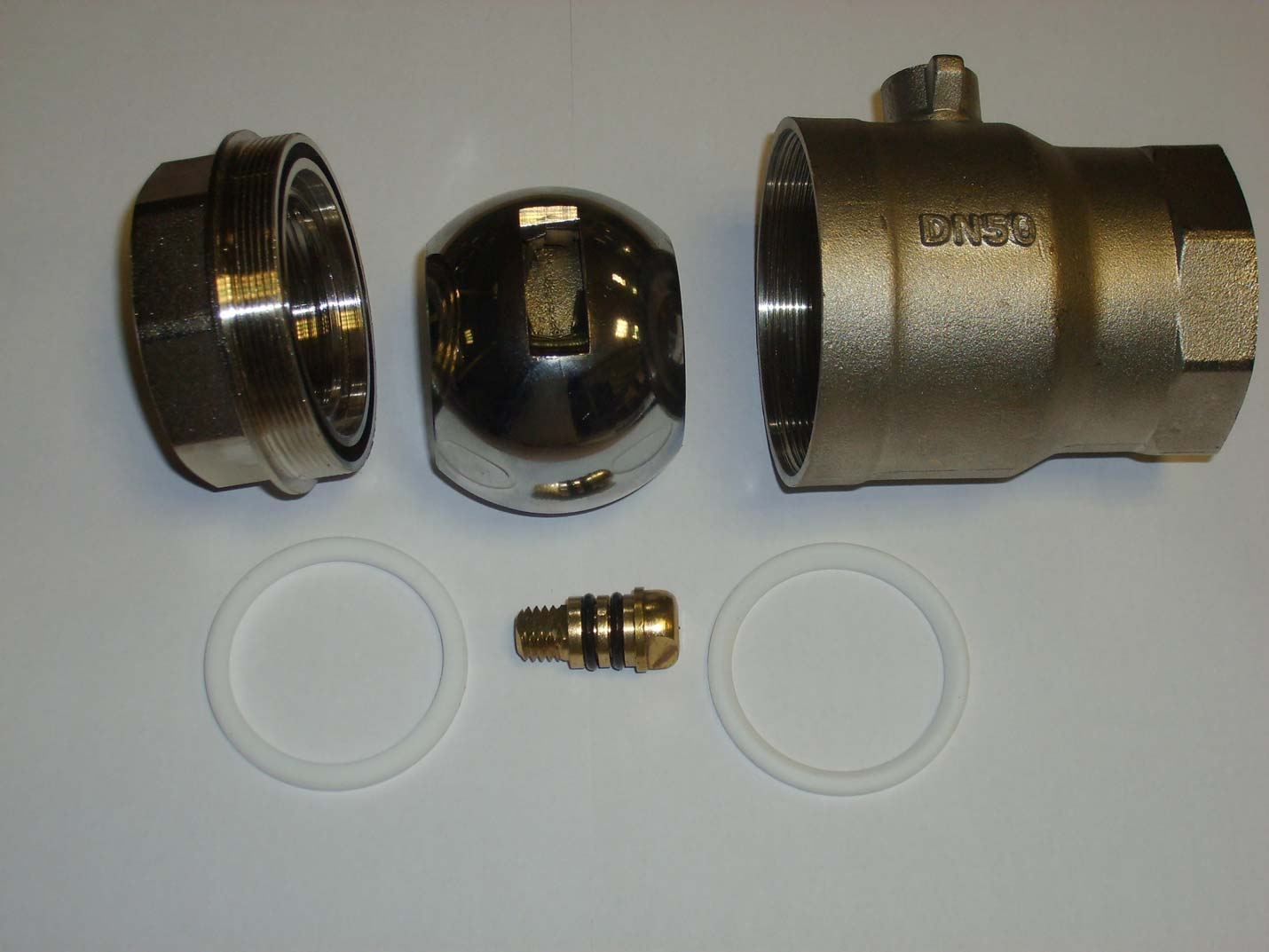

Componenti
- Corpo valvola
- Teflon
- Asta
- Sfera
- Manicotto
Ciclo di lavoro/Caratteristiche principali
Tavola CNC a 16 divisioni con
– n.16 posaggi per corpo valvola
– n.16 posaggi per asta
– n.16 posaggi per manicotto
– n.16 posaggi per sfera
- Pos.16 Carico tramite 1° operatore del sfera e dell’astina
- Pos.1 Libera
- Pos.2 Carico tramite 2° operatore del corpo e del manicotto
- Pos.3 Libera con controllo presenza pezzi

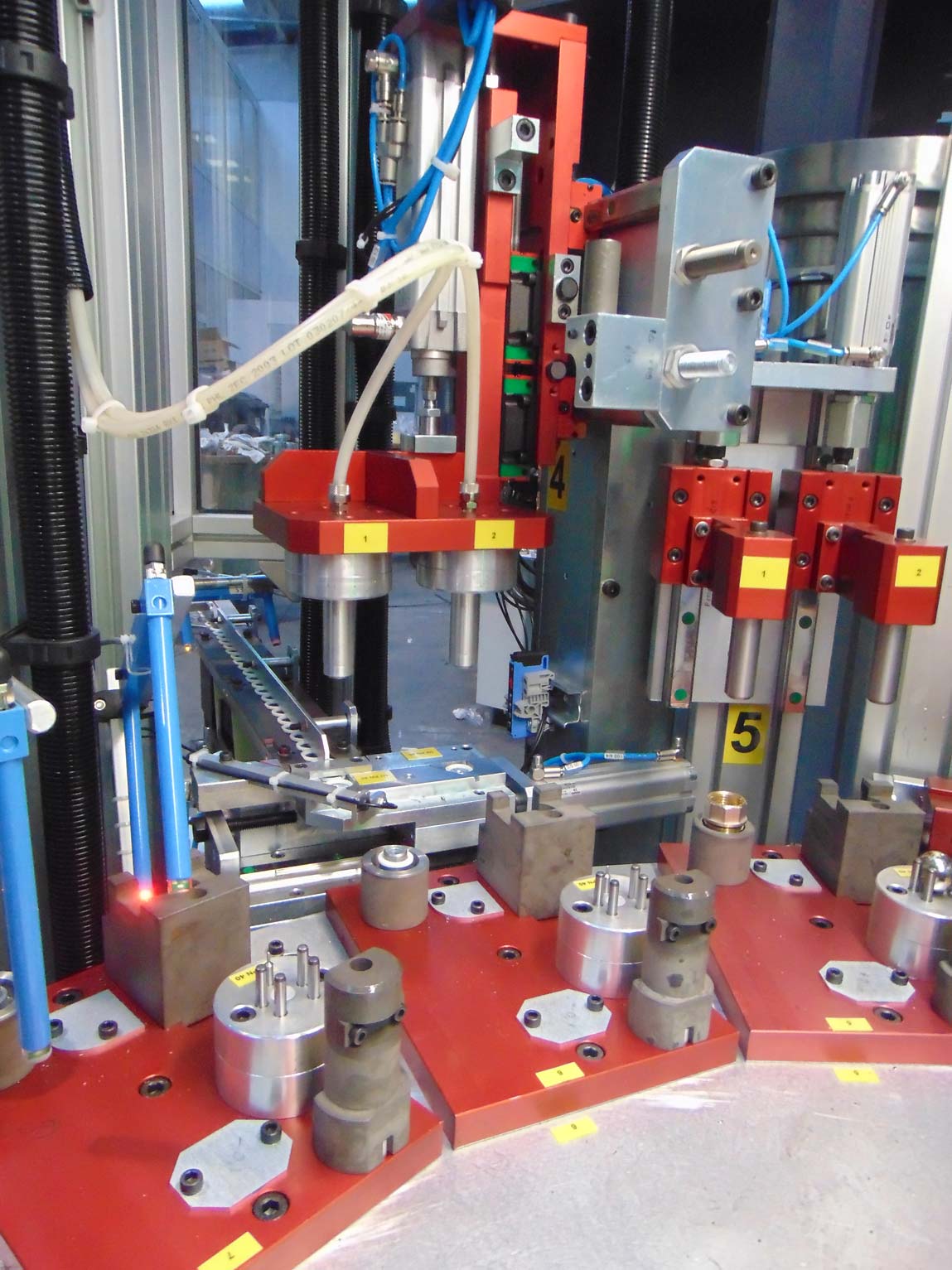

- Pos.4 Alimentazione e carico automatico di n.2 teflon

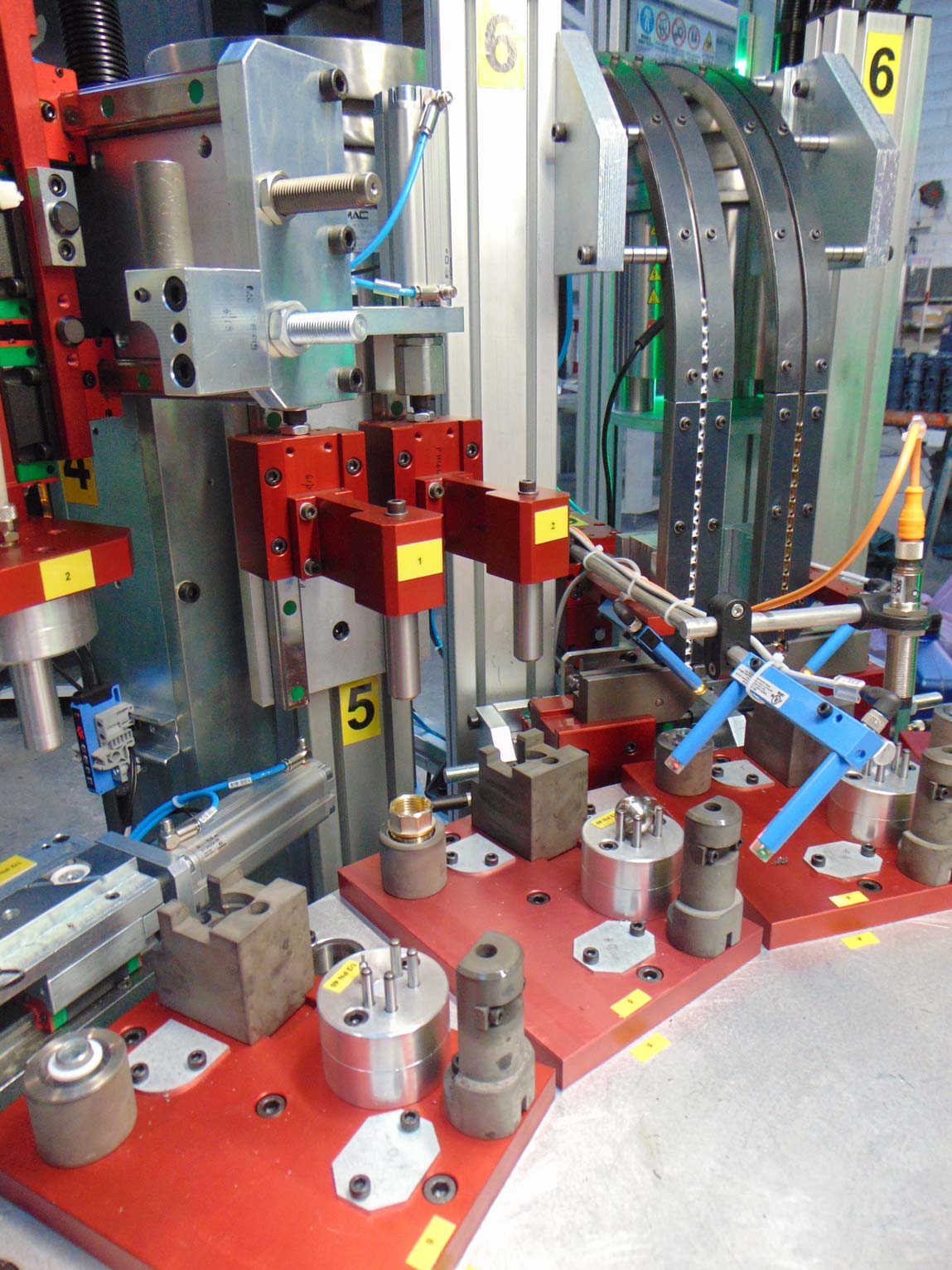

- Pos.5 Controllo presenza seggi

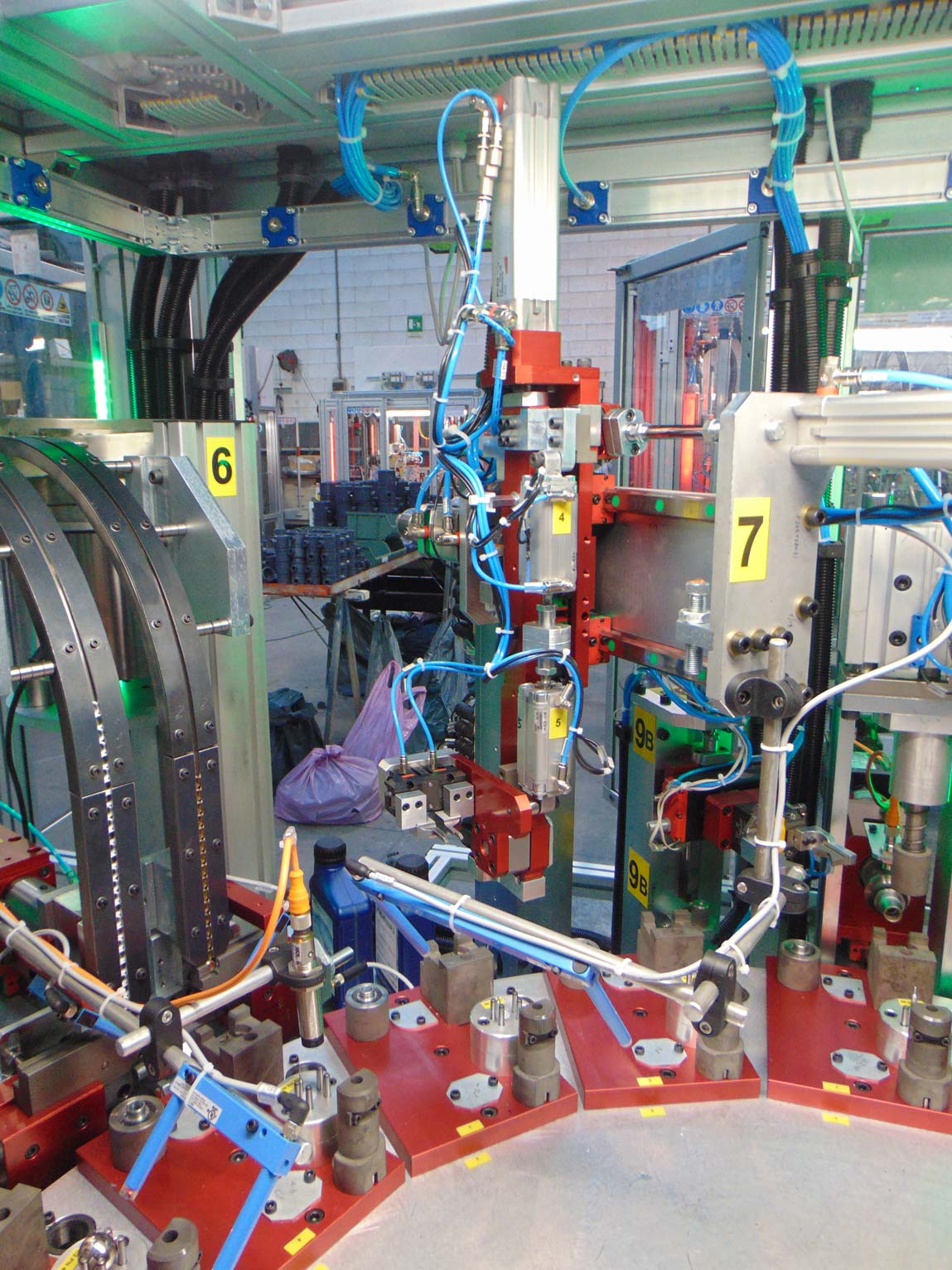

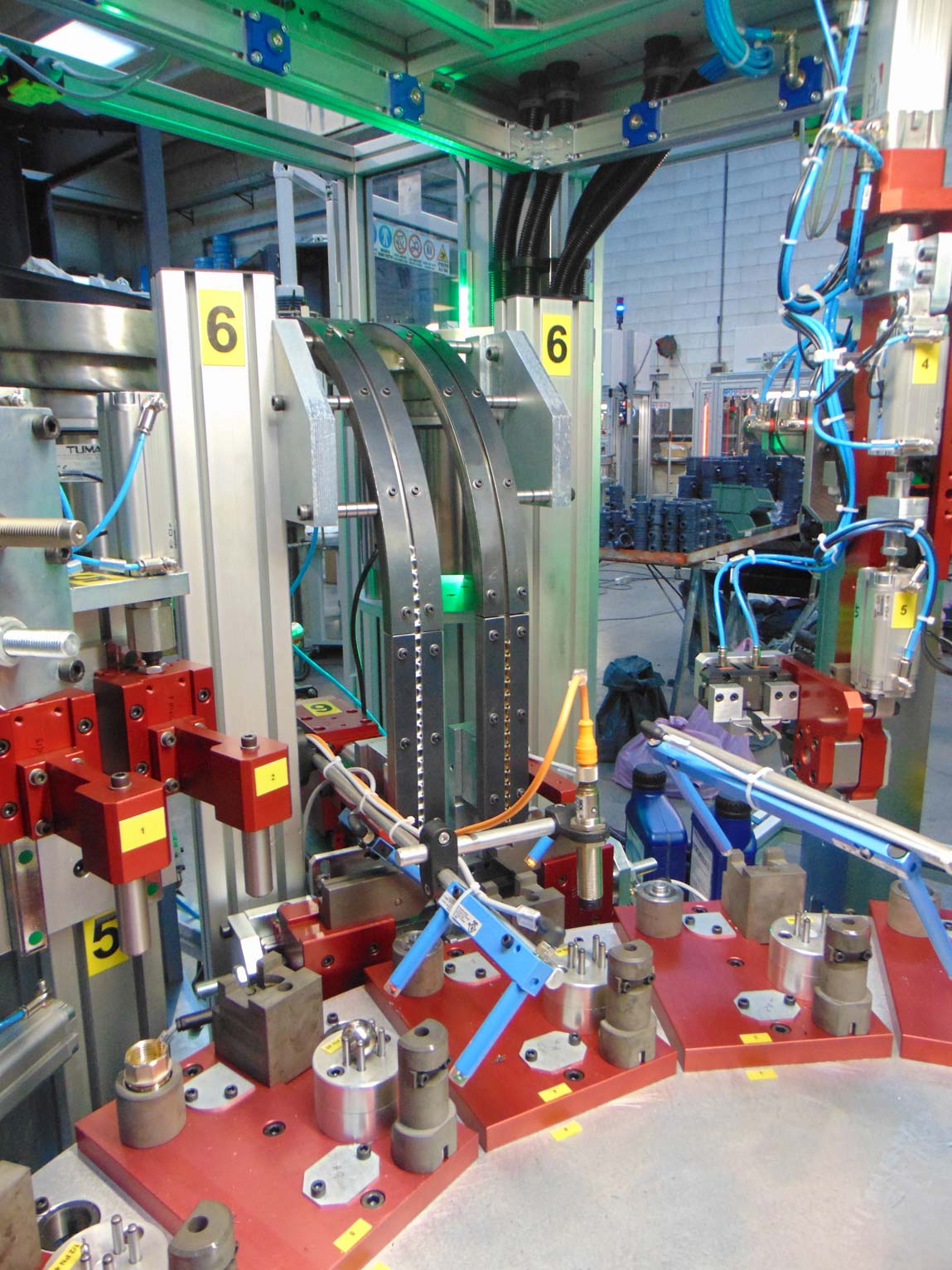

- Pos.6 Alimentazione e carico automatico premistoppa (dado+teflon) su astina

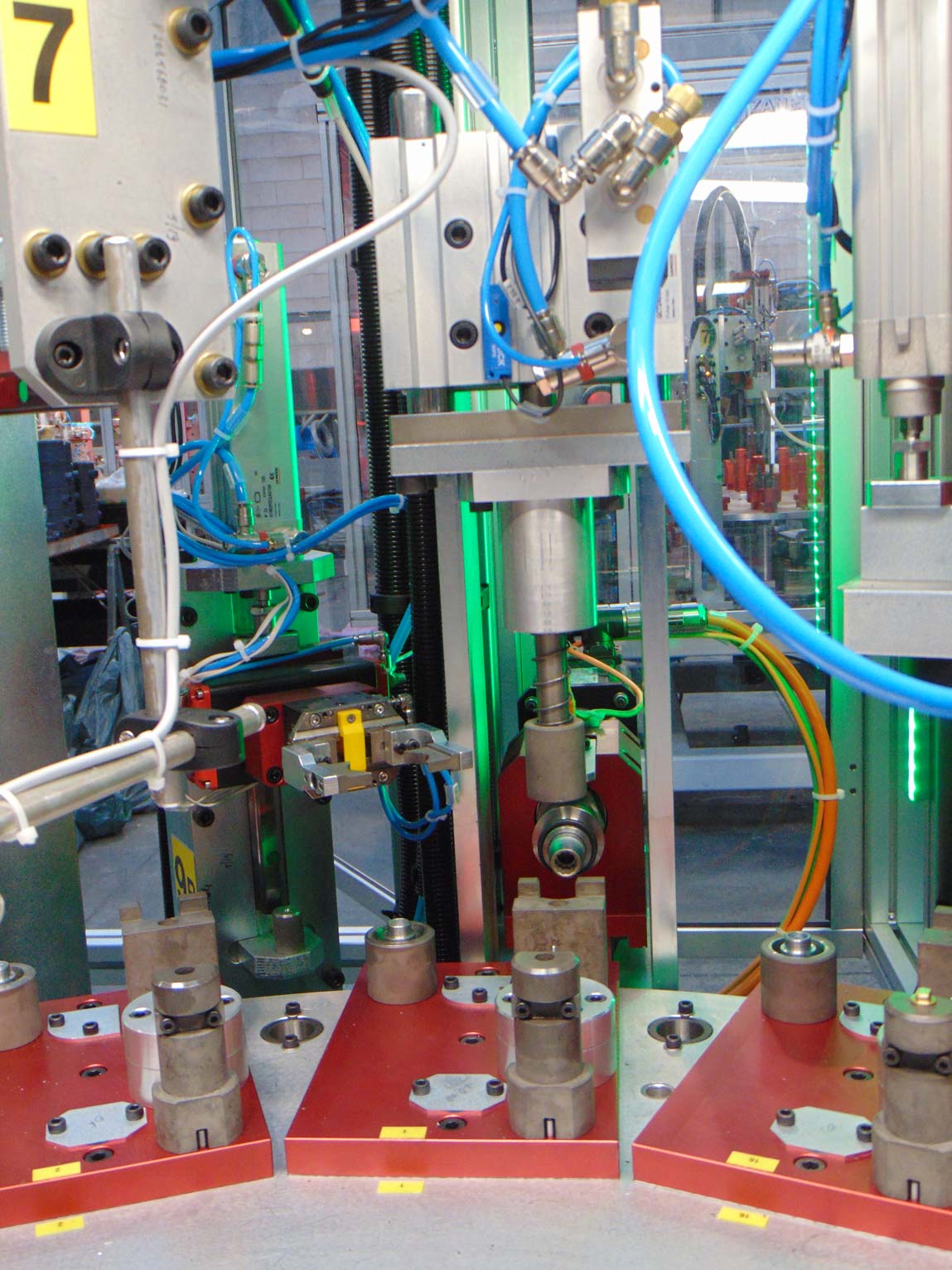

- Pos.7 Carico astina nel corpo
- Pos.8 Libera
- Pos.9 Avvitatura premistoppa e ribaltamento
- Pos.10 Prelievo sfera da posaggio e carico nel corpo

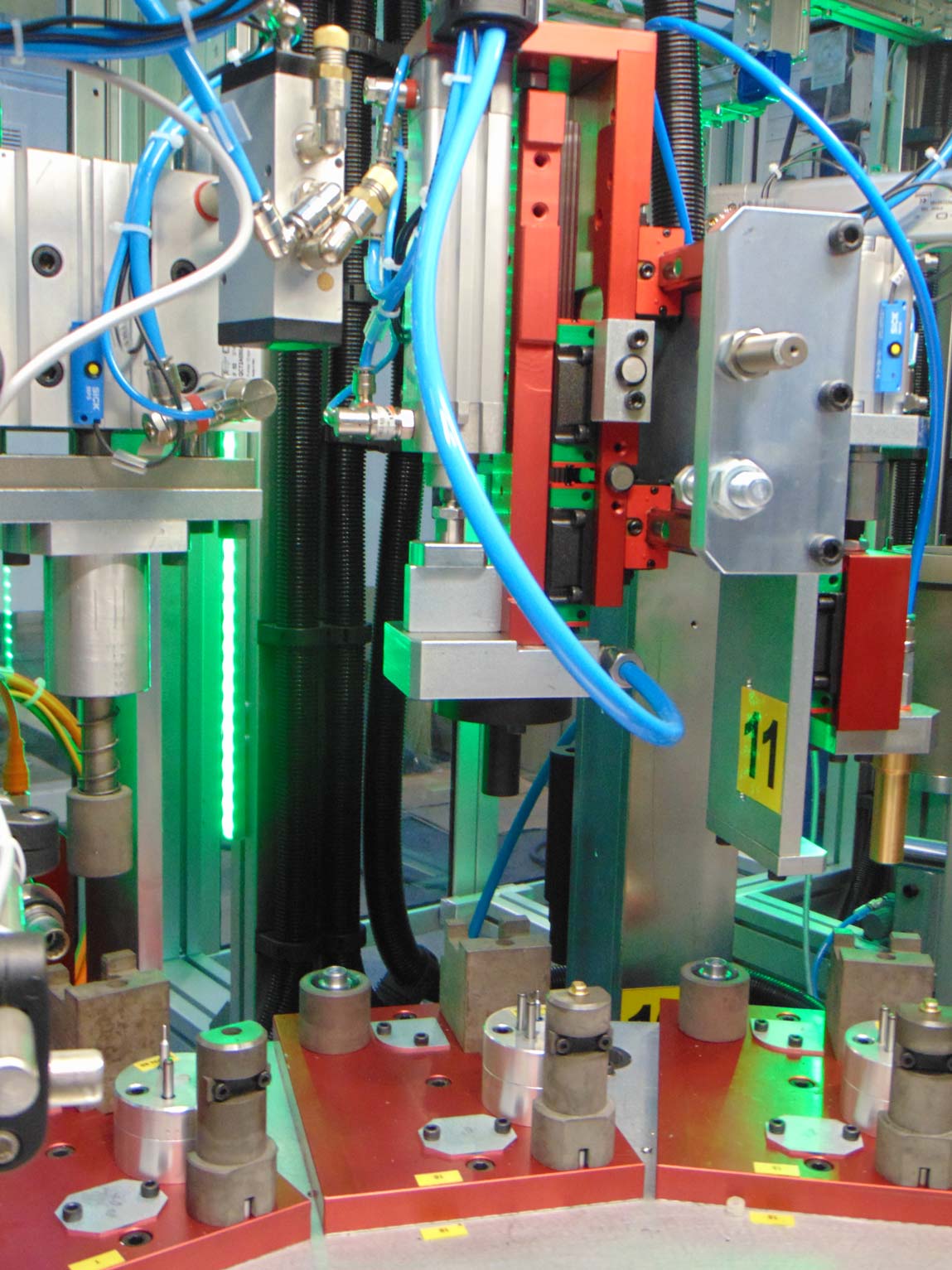

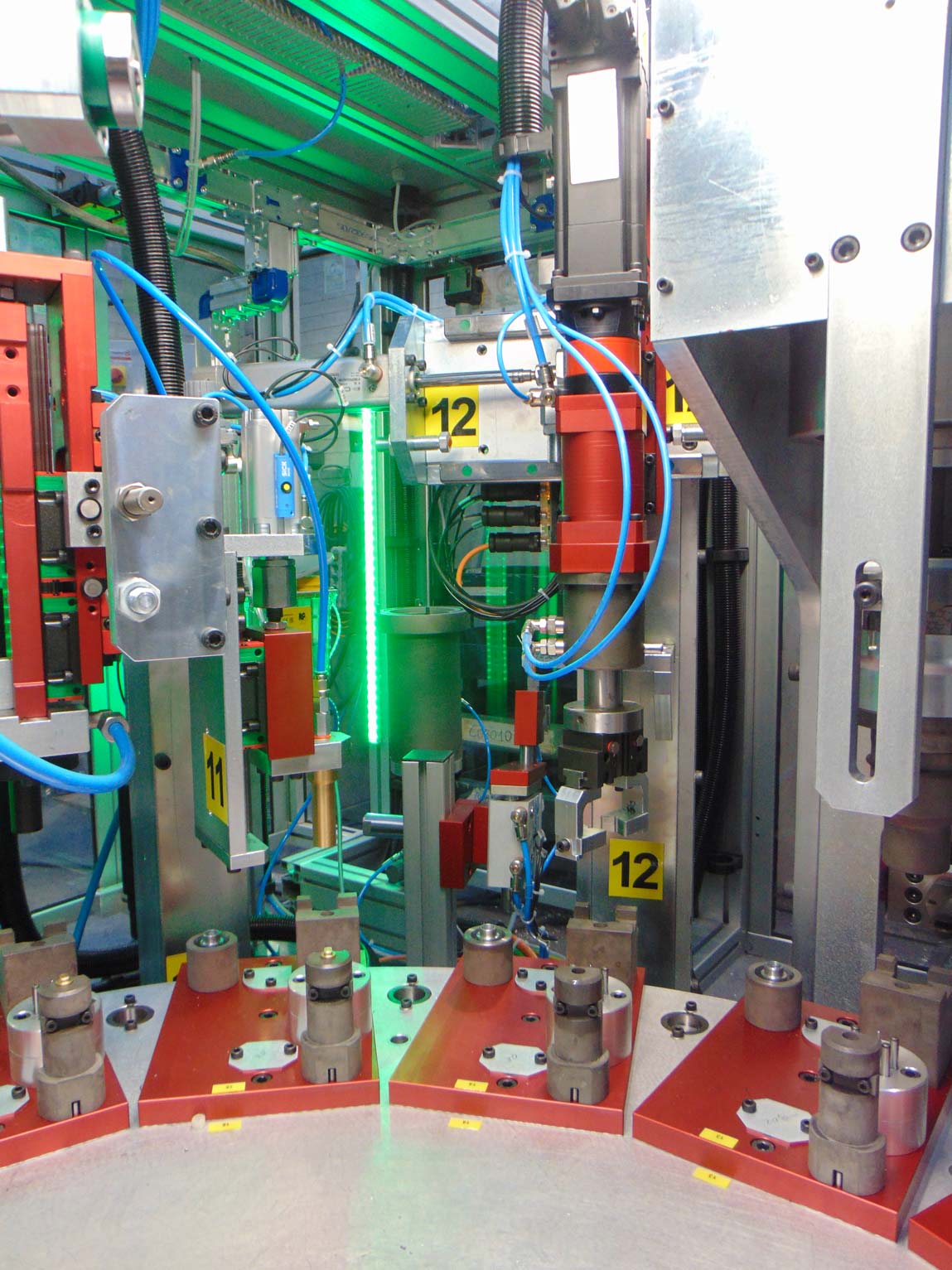

- Pos.11 Controllo presenza sfera con oliatura
- Pos.12 Prelievo manicotto da posaggio e carico su corpo con preavvitatura
- Pos.13 Avvitatura in coppia manicotto

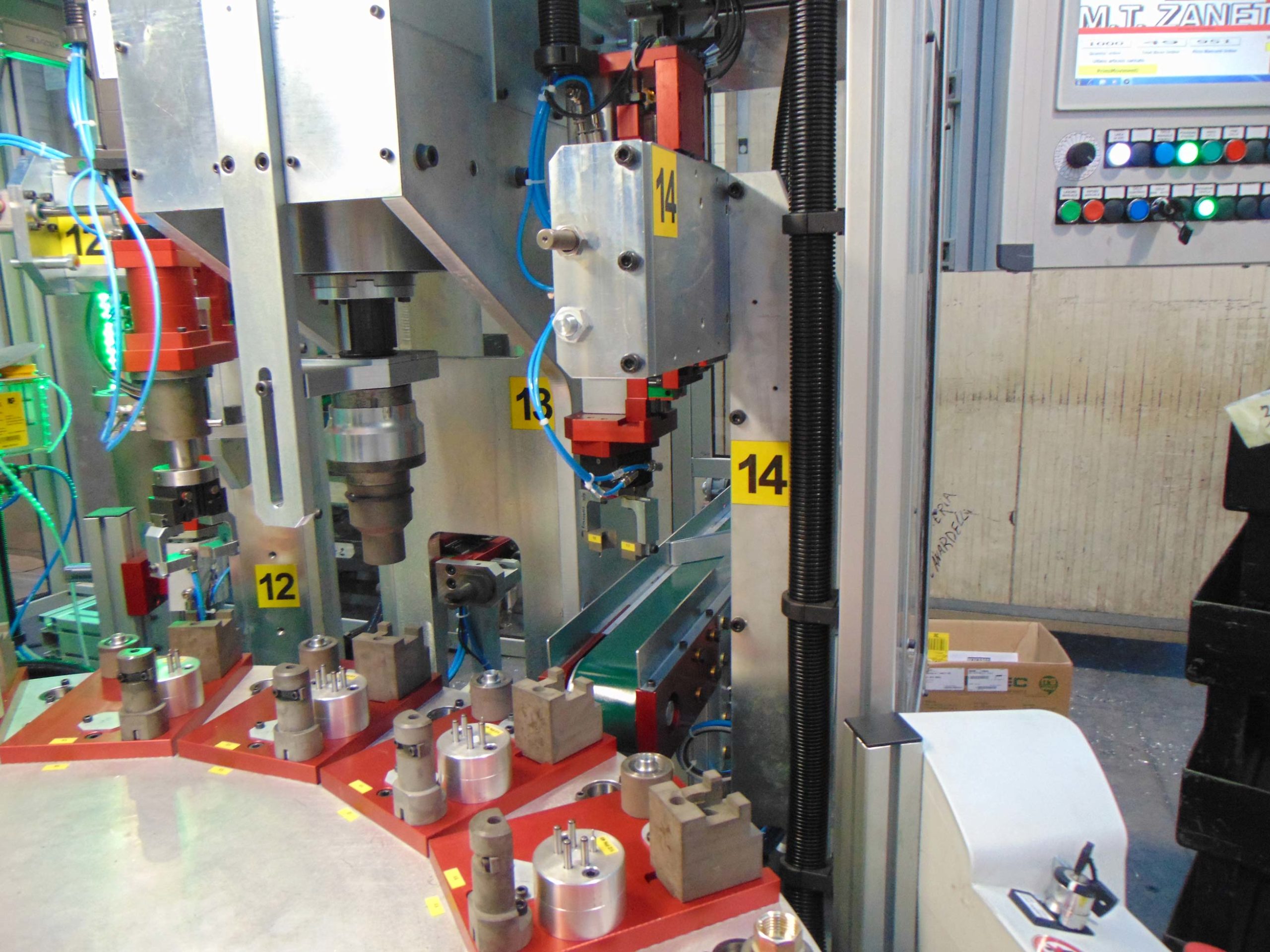

- Pos.14 Scarico del pezzo montato su nastro con selezione buoni e scarti
- Pos.15 Libera
