La macchina esegue il montaggio automatico raccordi per fibra ottica.
È costituita da un basamento esagonale, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen, da un disco fisso centrale e da un disco rotante esterno completo di posaggi per il posizionamento dei pezzi.
La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.

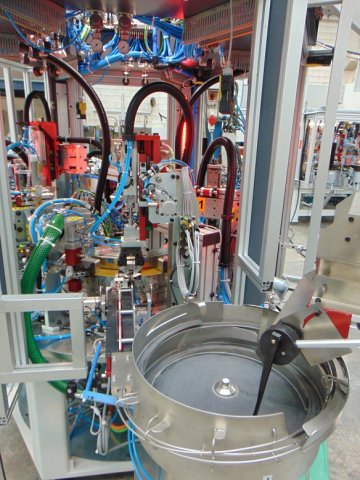

Tutti i componenti sono alimentati automaticamente tramite vibratori circolari e rettilinei, i quali possono essere integrati con tramogge di nostra produzione.
Tutte le fasi di assemblaggio dispongono di sistemi di visione tramite telecamera per il controllo di corretto montaggio. Inoltre sono presenti dei sistemi di dosatura grasso e/o olio.
Lo scarico è automatico con selezione buoni e discriminazione tipologia di scarti.
Componenti
- Corpo connettore
- O-ring
- Rondella
- Pinza
- Clip
Ciclo di lavoro/Caratteristiche principali
- Pos.1 Alimentazione con fasatura e carico corpo connettore
- Pos.2 Controllo carico corpo connettore, soffiatura con aspirazione e oliatura
- Pos.3 Alimentazione e carico o-ring con controllo interno tramite telecamera
- Pos.4 Alimentazione e carico rondella con controllo interno tramite telecamera
- Pos.5 Alimentazione e carico pinza con controllo interno tramite telecamera

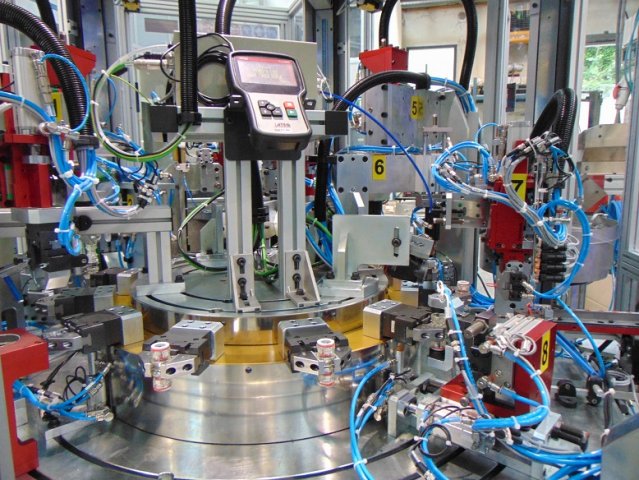

- Pos.6 Collaudo con prova tenuta tramite strumento ATEQ

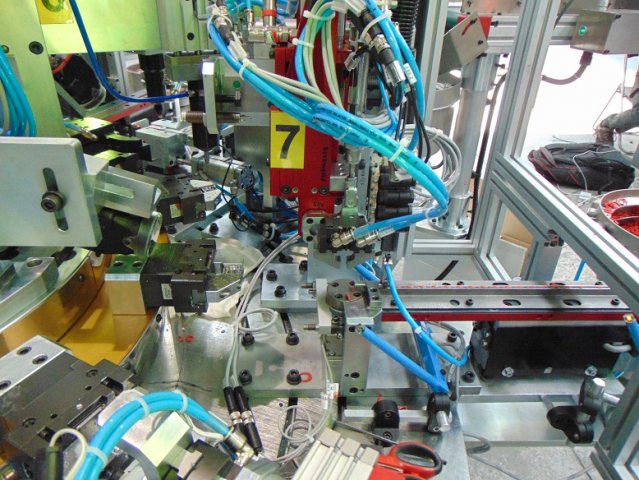

- Pos.7 Alimentazione e carico clip con controllo interno tramite telecamera
- Pos.8 Stazione di ribaltamento pezzo
- Pos.9 Marcatura laser
- Pos.10 Libera
- Pos.11 Scarico pezzi con selezione buoni e scarti
- Pos.12 Controllo posaggio vuoto
