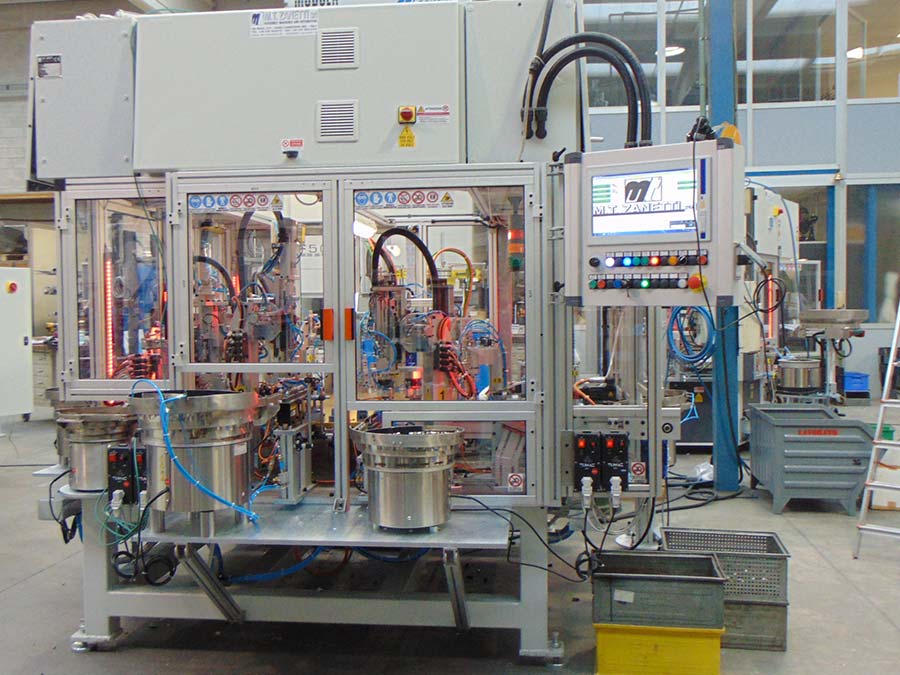

La macchina esegue il montaggio automatico di minivalvole.
È costituita da un basamento rettangolare, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen e da un disco rotante esterno completo di posaggi per il posizionamento dei pezzi.
La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.

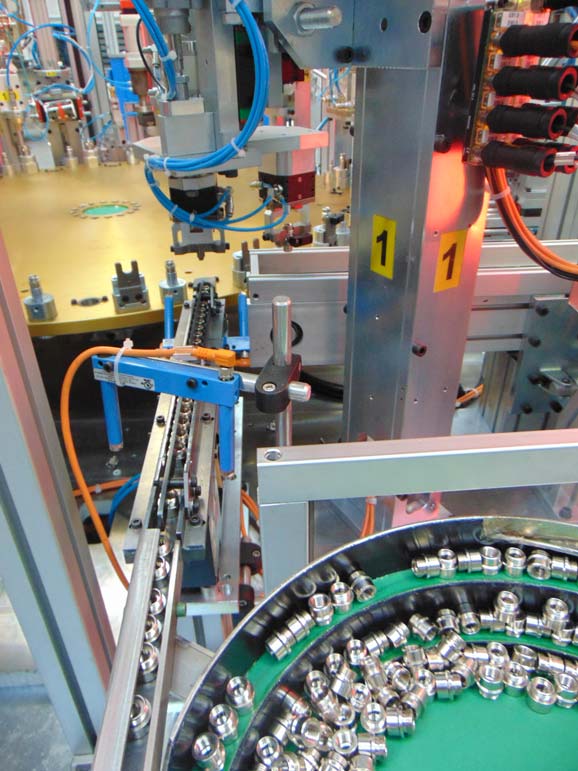

Tutti i componenti sono alimentati automaticamente tramite vibratori circolari e rettilinei, i quali possono essere integrati con tramogge di nostra produzione.
Tutte le fasi di assemblaggio dispongono di sistemi di visione tramite telecamera per il controllo di corretto montaggio. Lo scarico è automatico con selezione buoni e discriminazione tipologia di scarti.

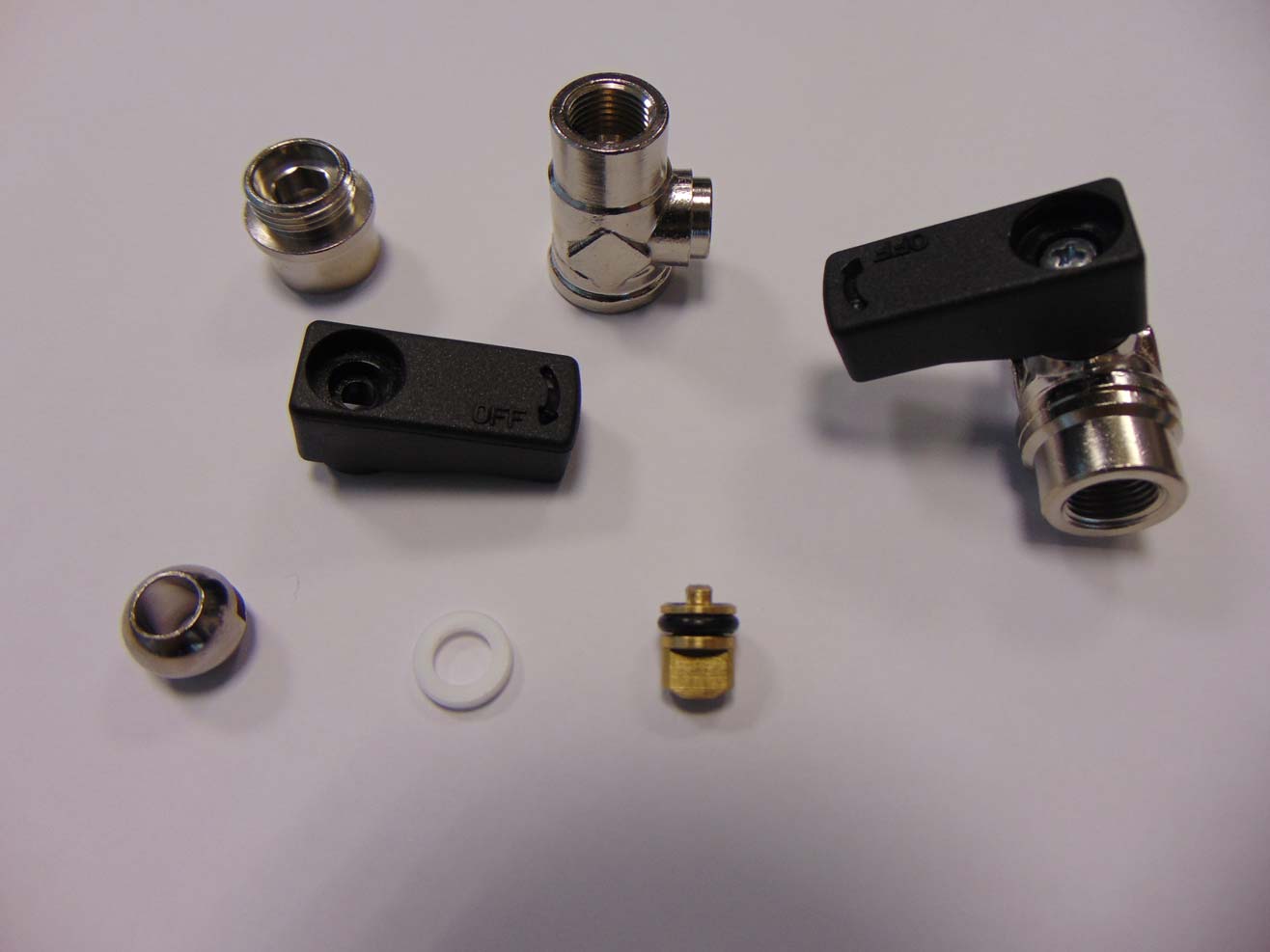

Componenti
- Corpo valvola
- Manicotto
- Teflon
- Sfera
- Maniglia
- Vite
Ciclo di lavoro/Caratteristiche principali
Tavola CNC a 20 divisioni con n.20 posaggi per corpo e n.20 posaggi per manicotto
- Pos.1 Alimentazione e carico automatico del corpo e controllo carico corpo

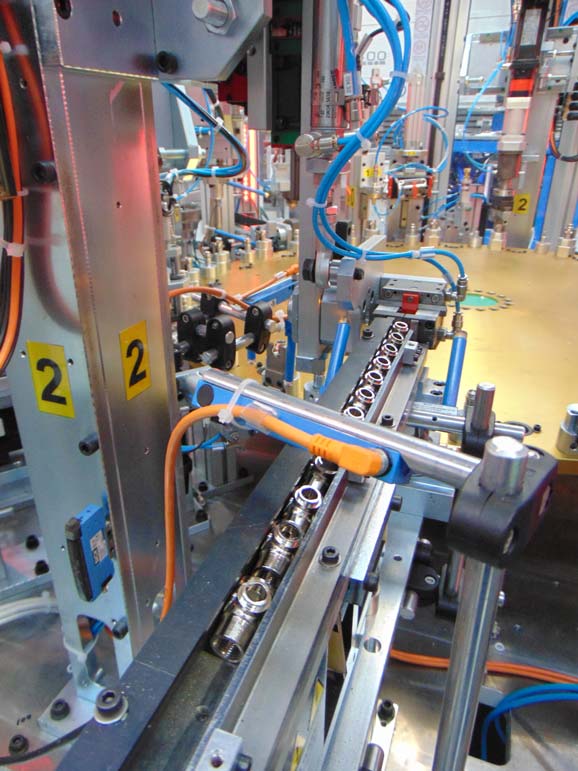

- Pos.2 Alimentazione carico automatico del manicotto
- Pos.3 Alimentazione carico automatico di n.2 guarnizioni in teflon

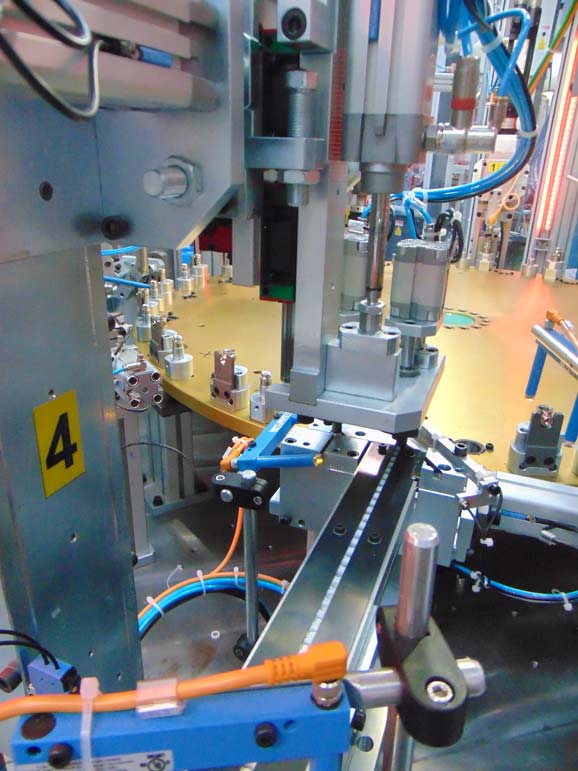

- Pos.4 Libera
- Pos.5 Alimentazione e carico automatico dell’astina

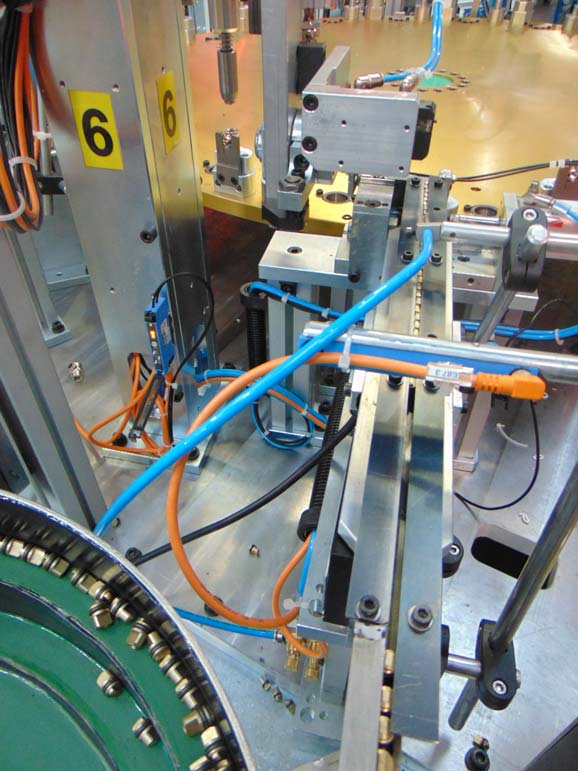

- Pos.6 Controllo e fasatura astina

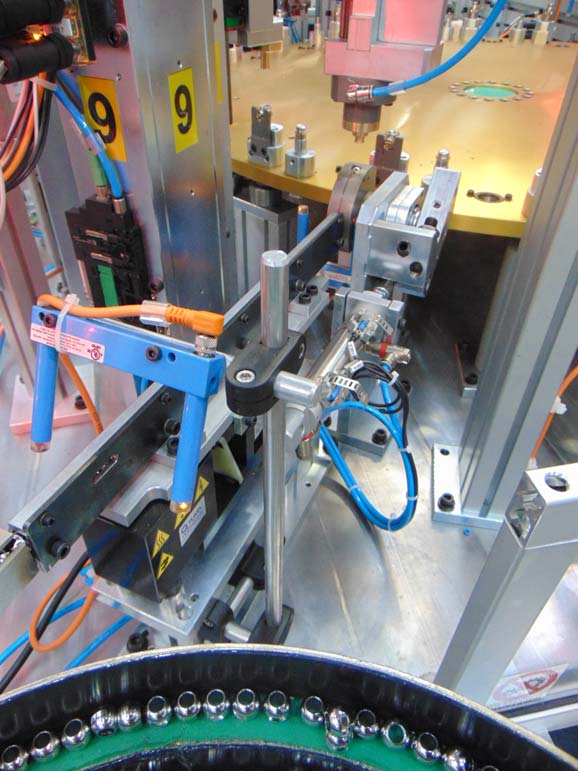

- Pos.7 Alimentazione carico automatico della sfera
- Pos.8 Controllo e oliatura sfera
- Pos.9 Ribaltamento manicotto
- Pos.10 Libera
- Pos.11 Carico e preavvitatura manicotto con dosaggio colla
- Pos.12 Libera
- Pos.13 Avvitatura in coppia manicotto

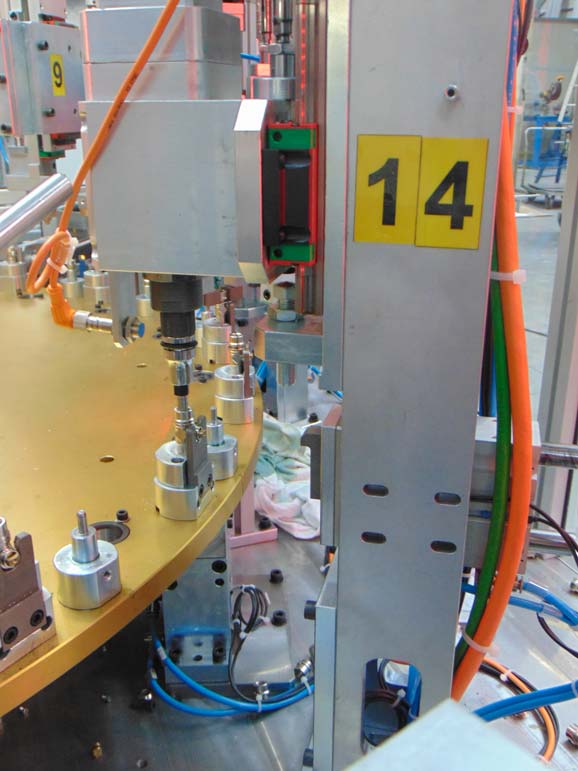

- Pos.14 Libera
- Pos.15 Alimentazione carico automatico della maniglia
- Pos.16 Alimentazione carico automatico della vite maniglia con avvitamento
- Pos.17 Controllo vite maniglia
- Pos.18 Scarico pezzi su nastro motorizzato con selezione buoni e scarti
- Pos.19 Libera
- Pos.20 Controllo posaggio vuoto
