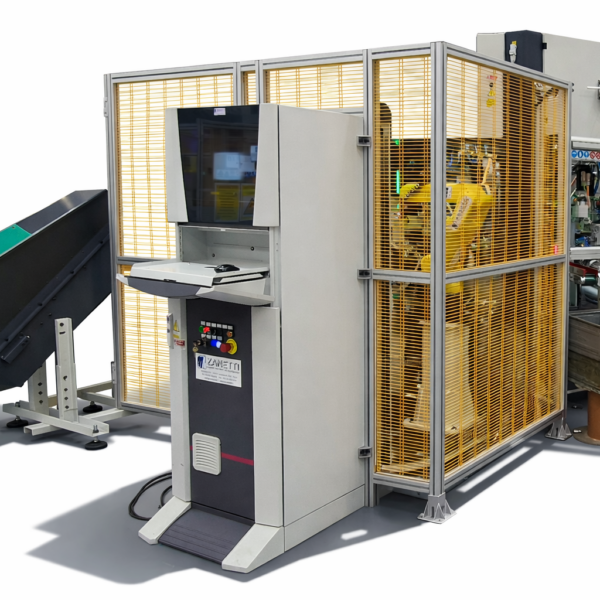

La macchina esegue il montaggio automatico di coperchi per rubinetti del gas.
È costituita da un basamento esagonale, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen, da un disco fisso centrale e da un disco rotante esterno completo di posaggi per il posizionamento dei pezzi.
La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.
Tutti i componenti sono alimentati automaticamente tramite vibratori circolari e rettilinei, i quali possono essere integrati con tramogge di nostra produzione.
Tutte le fasi di assemblaggio dispongono di sistemi di visione tramite telecamera per il controllo di corretto montaggio. Lo scarico è automatico con selezione buoni e discriminazione tipologia di scarti.
Componenti
- Asta
- Cappuccio
- Anellino
- Molla
Ciclo di lavoro/Caratteristiche principali

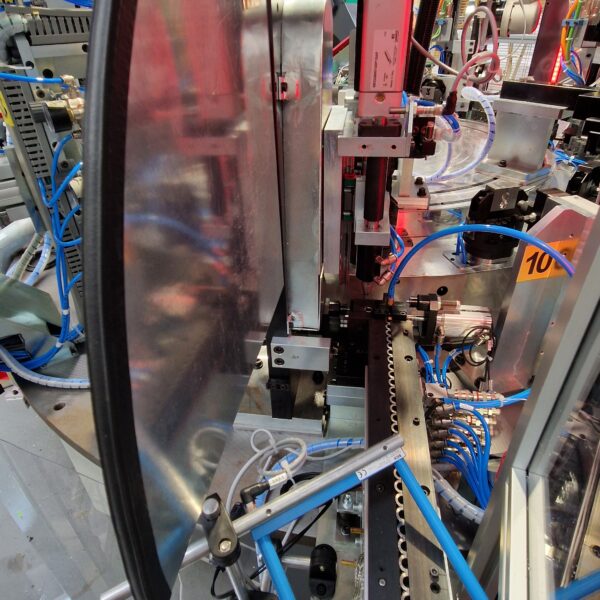

Tavola CNC a 12 divisioni con n.12 posaggi
- Pos.1 Alimentazione e carico automatico del astina
- Pos.2 Stazione di controllo presenza astina e controllo quota con riga ottica.
Stazione di ingrassaggio astina con dosaggio grasso su due lati e successivo controllo presenza grasso con telecamera. - Pos.3 Alimentazione e carico automatico del cappuccio
- Pos.4 Controllo quota e presenza cappuccio
- Pos.5 Alimentazione e carico automatico anellino con piantaggio su corpo
- Pos.6 Controllo presenza anellino in sede su asta
- Pos.7 Ribaltamento pezzo preassemblato nel secondo posaggio
- Pos.8 Stazione di ingrassaggio sede molla
- Pos.9 Alimentazione e carico automatico della molla
- Pos.10 Controlla presenza molla
- Pos.11 Scarico automatico del pezzo con selezione buoni e scarti
- Pos.12 Libera
