La macchina esegue la foratura di pioli e rosette per WC.

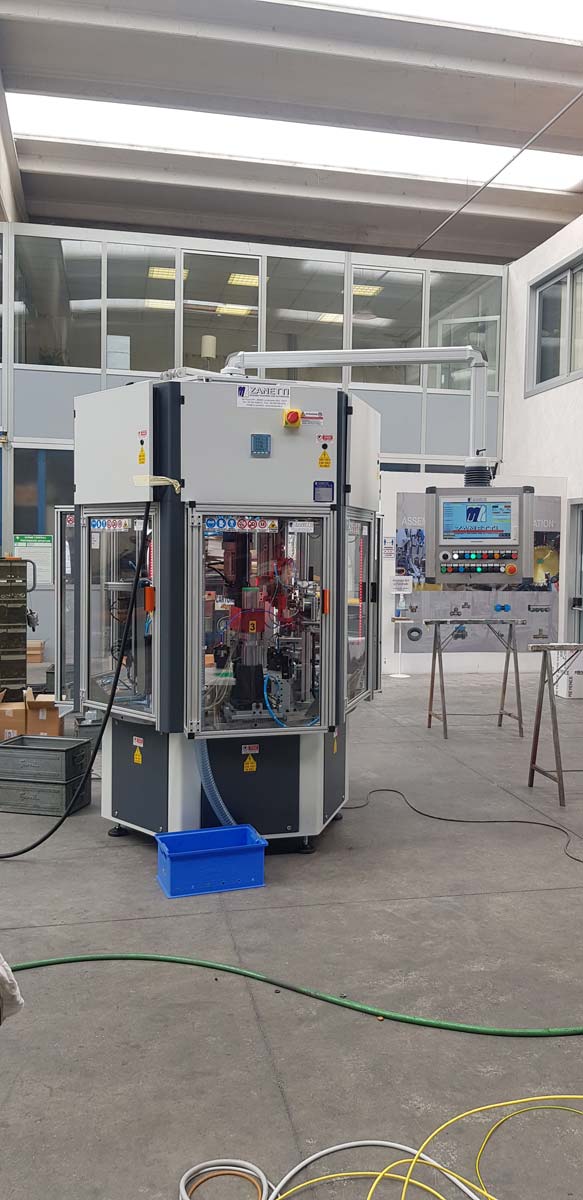

È costituita da un basamento esagonale, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen, da un disco fisso centrale e da un disco rotante esterno completo di posaggi per il posizionamento dei pezzi.
La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.

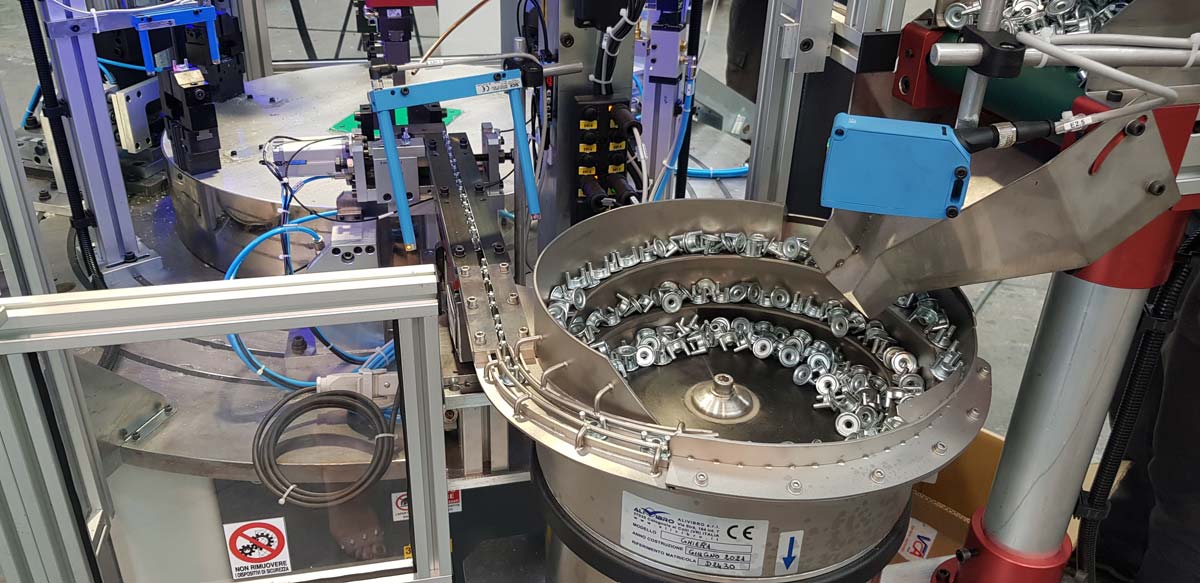

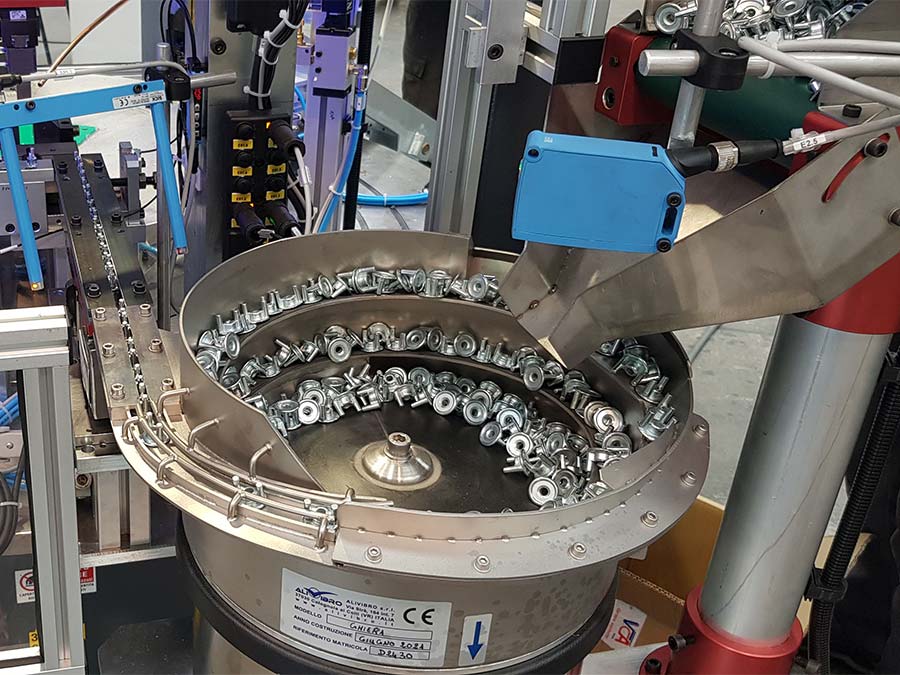

Tutti i componenti sono alimentati automaticamente tramite vibratori circolari e rettilinei, i quali possono essere integrati con tramogge di nostra produzione.
Lo scarico è automatico con selezione buoni e discriminazione della tipologia di scarti.

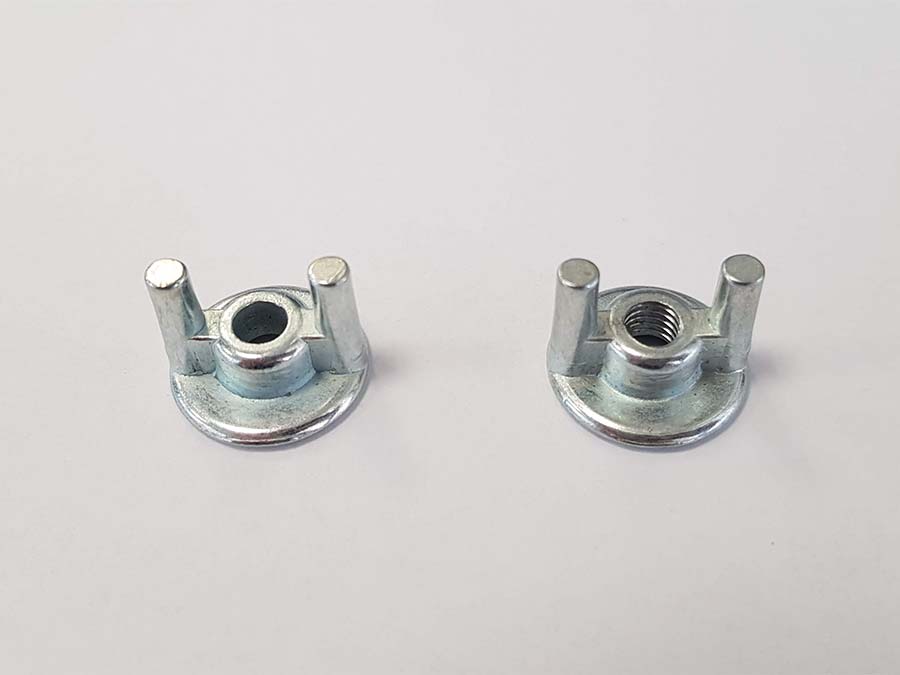

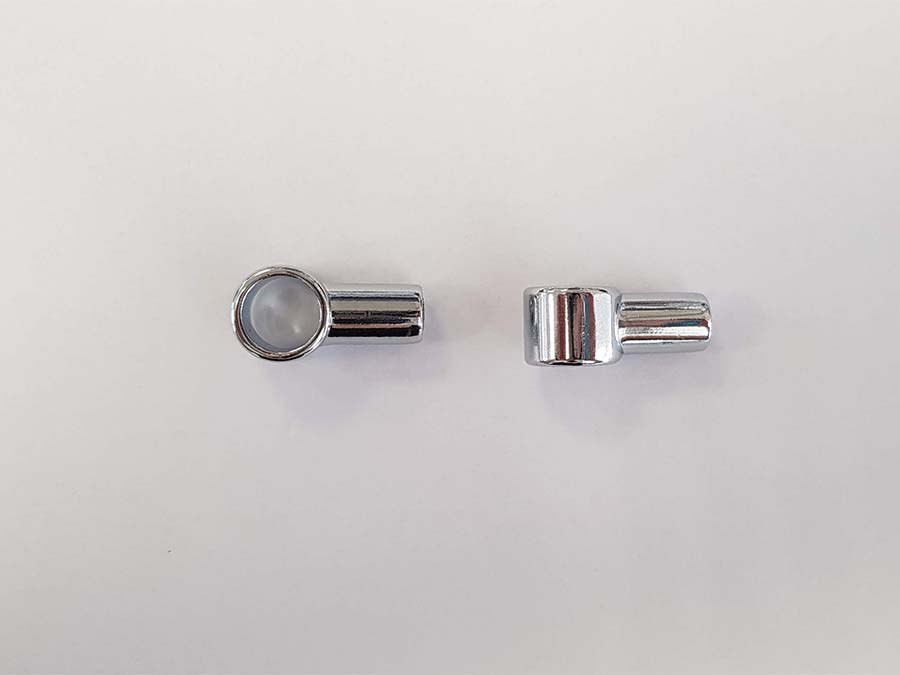

Componenti
- Piolo
- Rosetta
Ciclo di lavoro/Caratteristiche principali

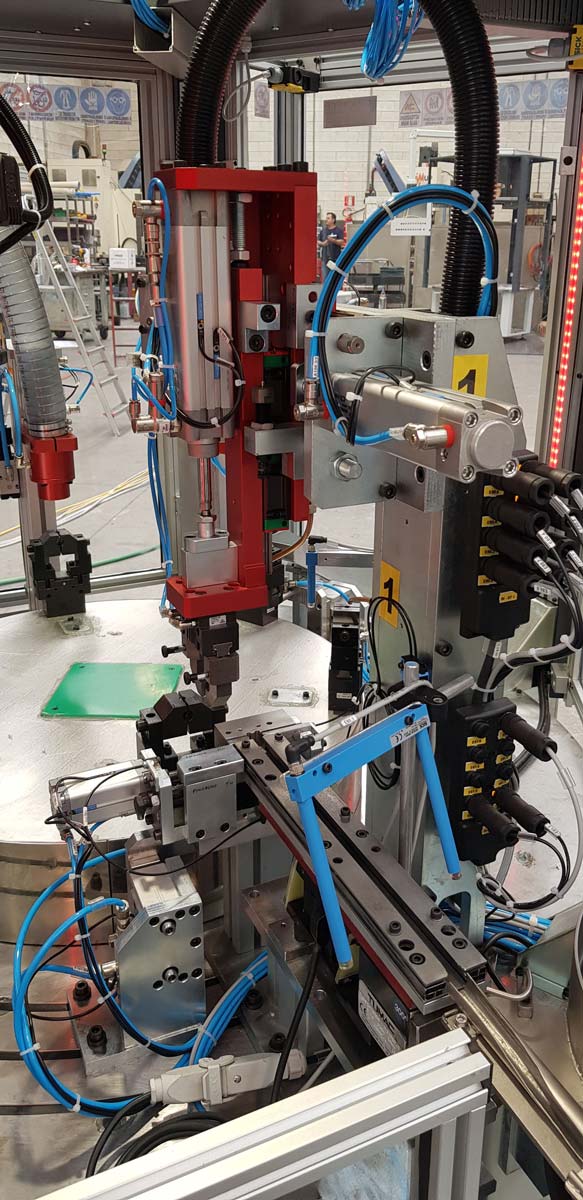

Tavola CNC a 6 divisioni con n.6 morse per raccordo curvo e n.6 posaggi per raccordo diritto
- Pos.1 Alimentazione tramite vibratore circolare e rettilineo del piolo/rosetta (1)
- Pos.2 Controllo presenza piolo/rosetta

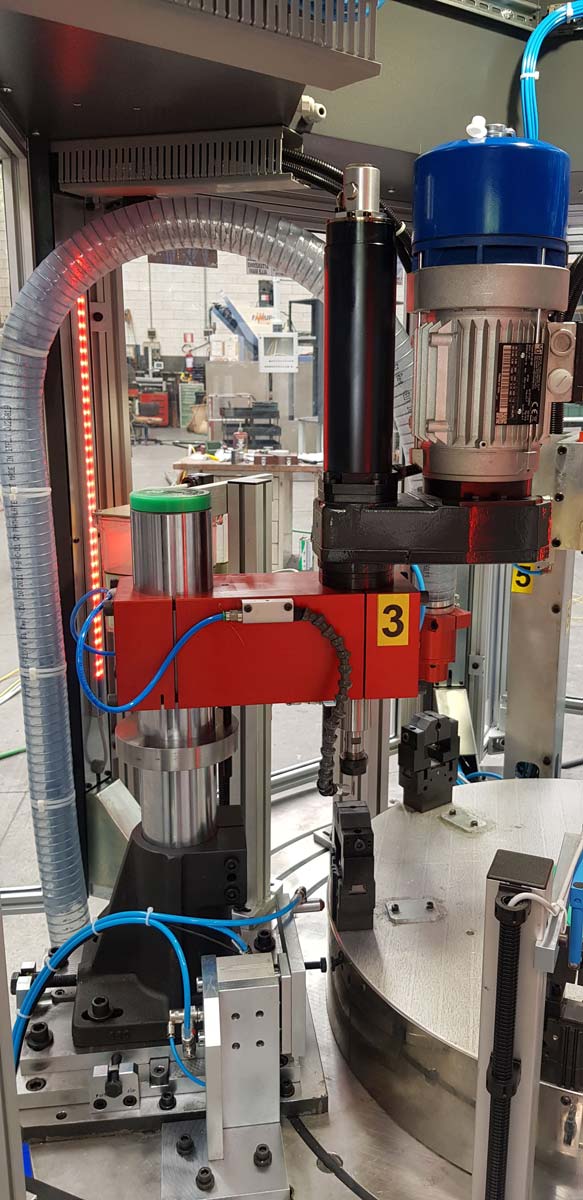

- Pos.3 Filettatura piolo/rosetta con lubrificazione e controllo maschio
- Pos.4 Aspirazione trucioli
- Pos.5 Libera
- Pos.6 Scarico automatico piolo/rosetta
Download documentazione
Accedi all’area utente oppure registrati cliccando qui per poter scaricare la scheda PDF completa.
Download scheda tecnica – C00512 - Macchina filettatura pioli-rosette per WC
