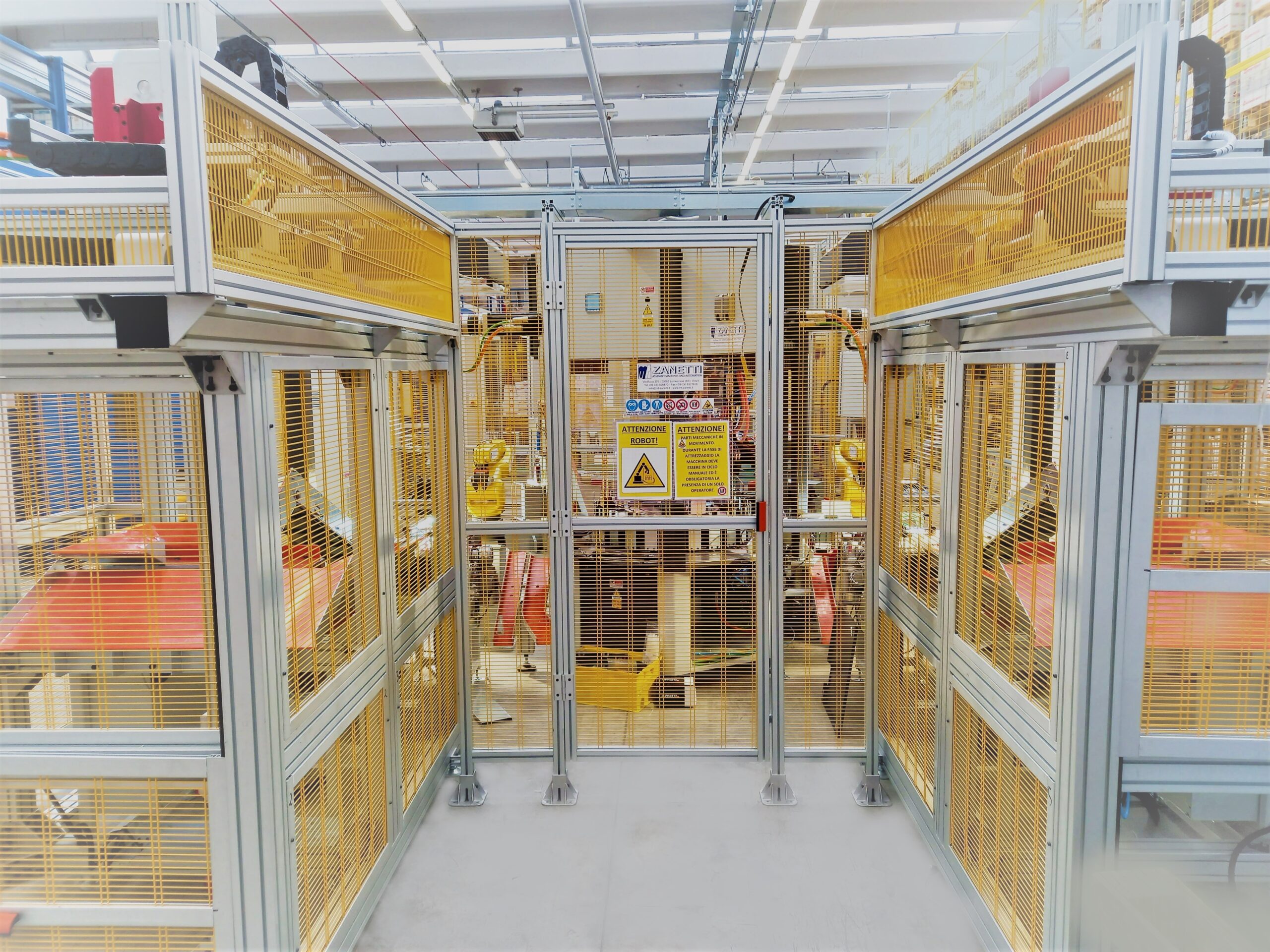

La macchina esegue la graffatura dei raccordi idraulici con controlli dimensionali di tutti i componenti caricati in macchina.

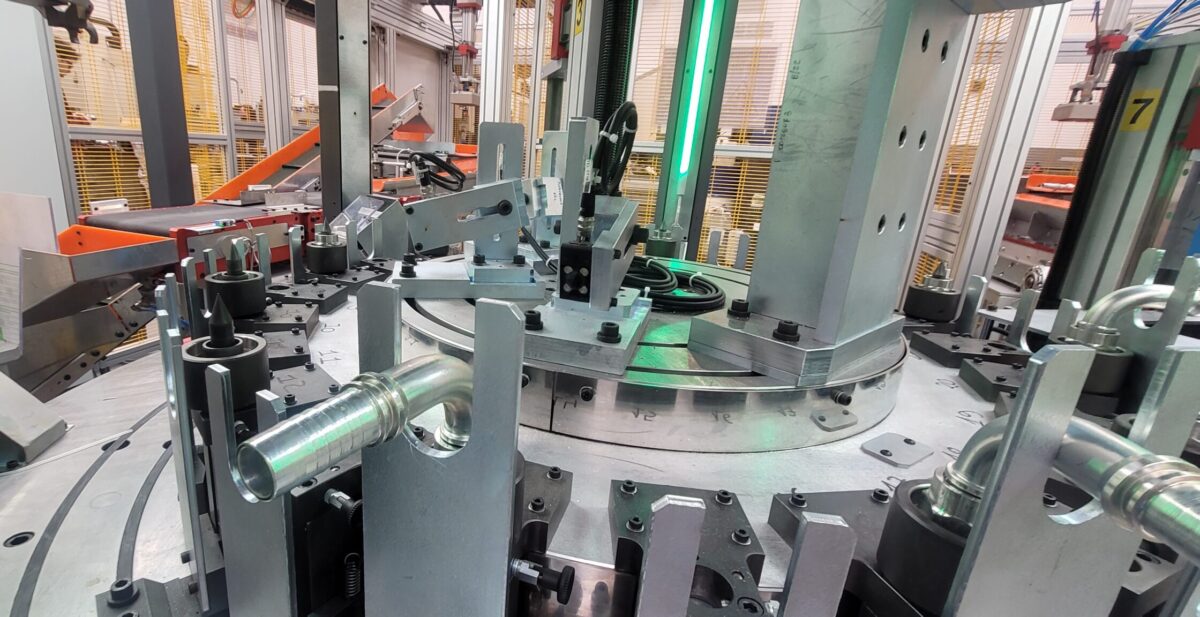

È costituita da un basamento esagonale, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen, da un disco fisso centrale e da un disco rotante esterno completo di posaggi per il posizionamento dei pezzi.
La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.

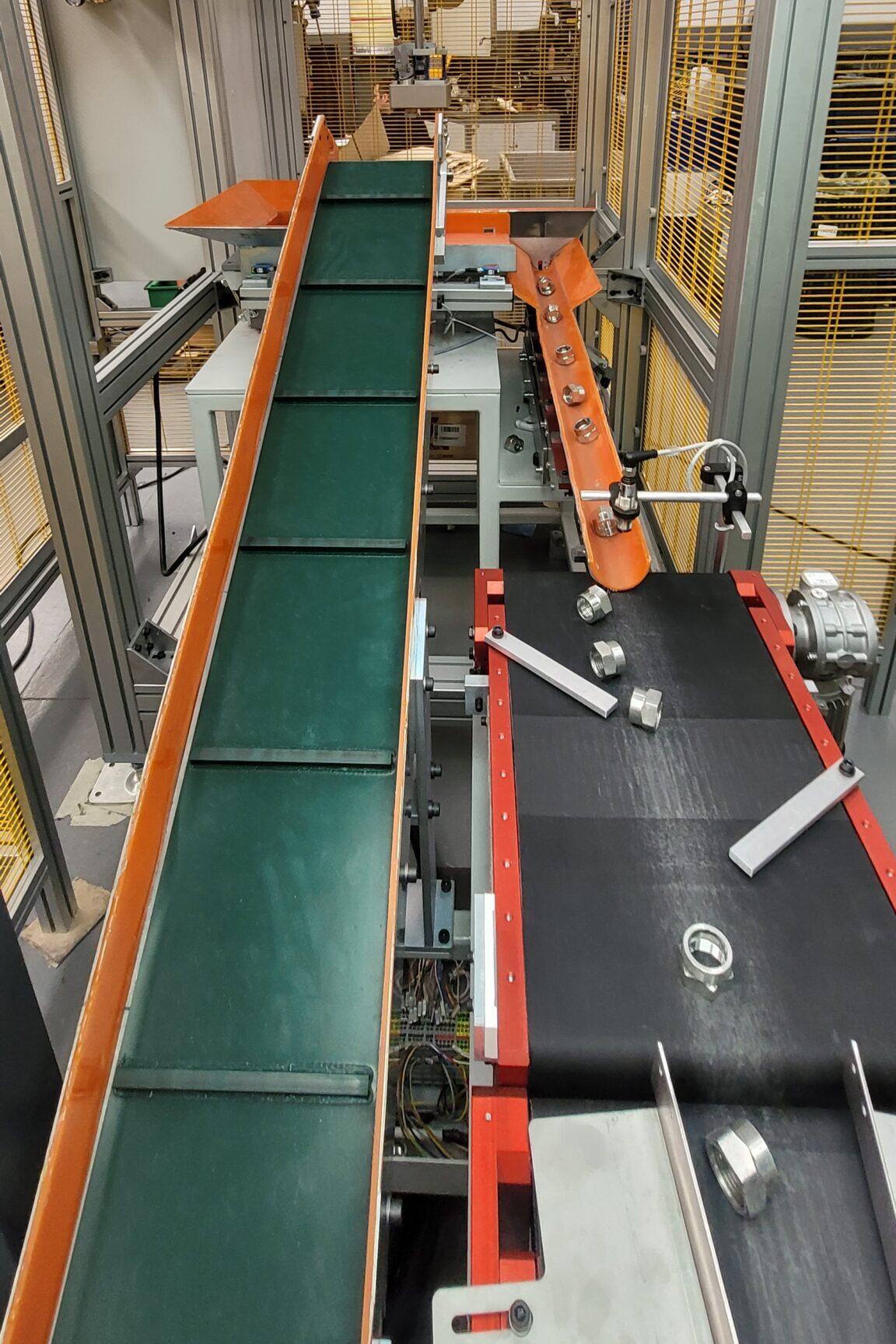

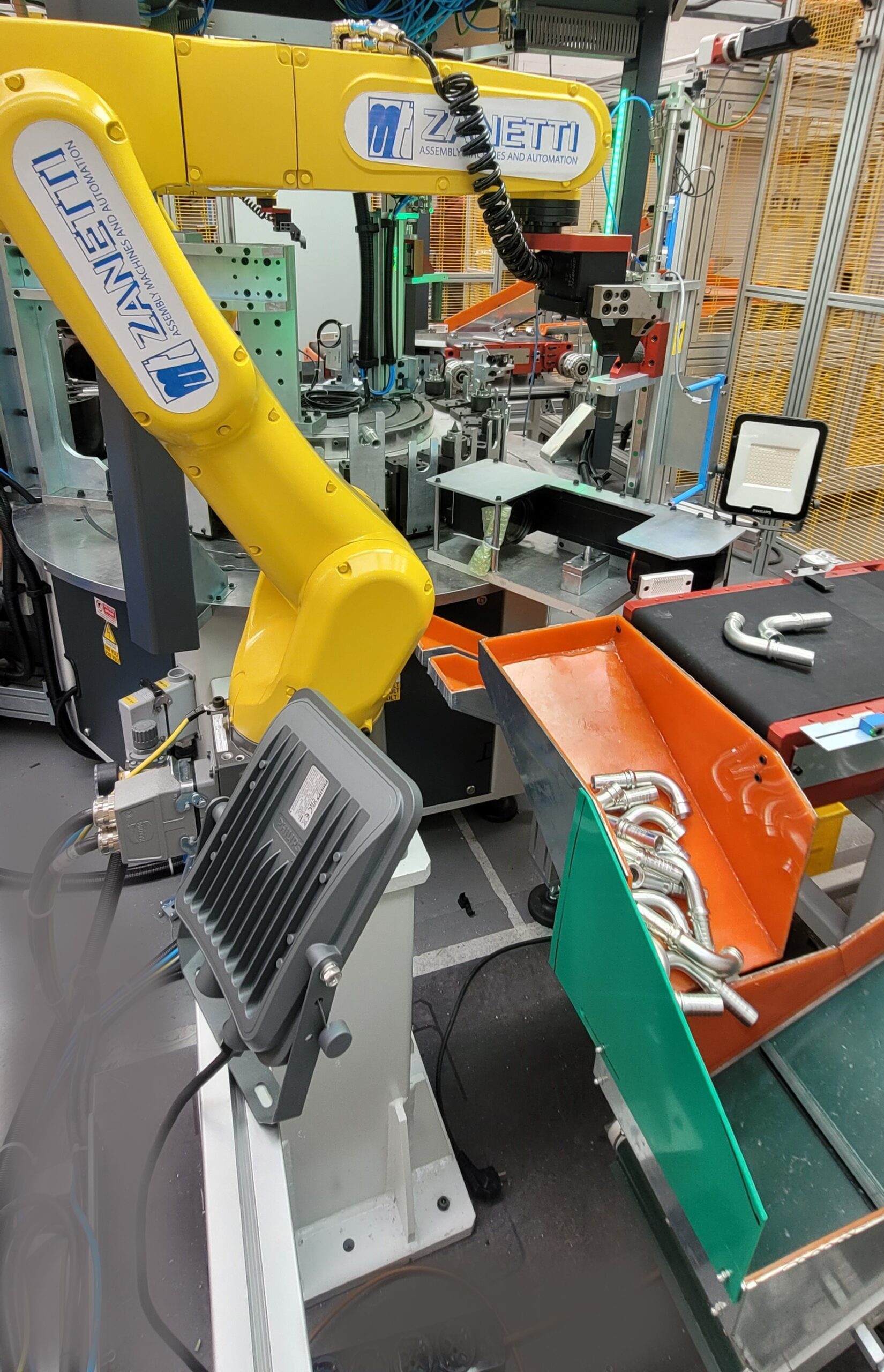

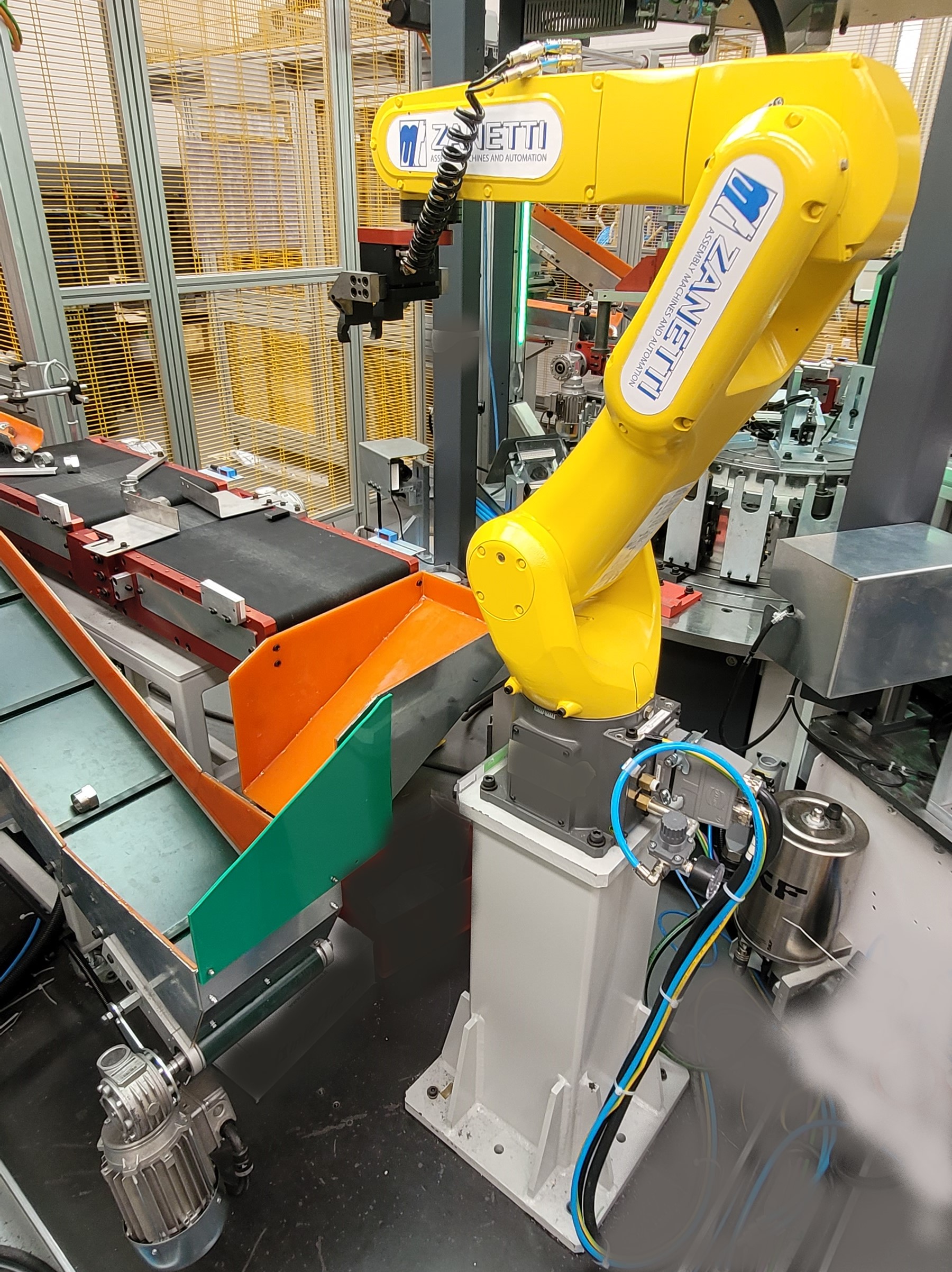

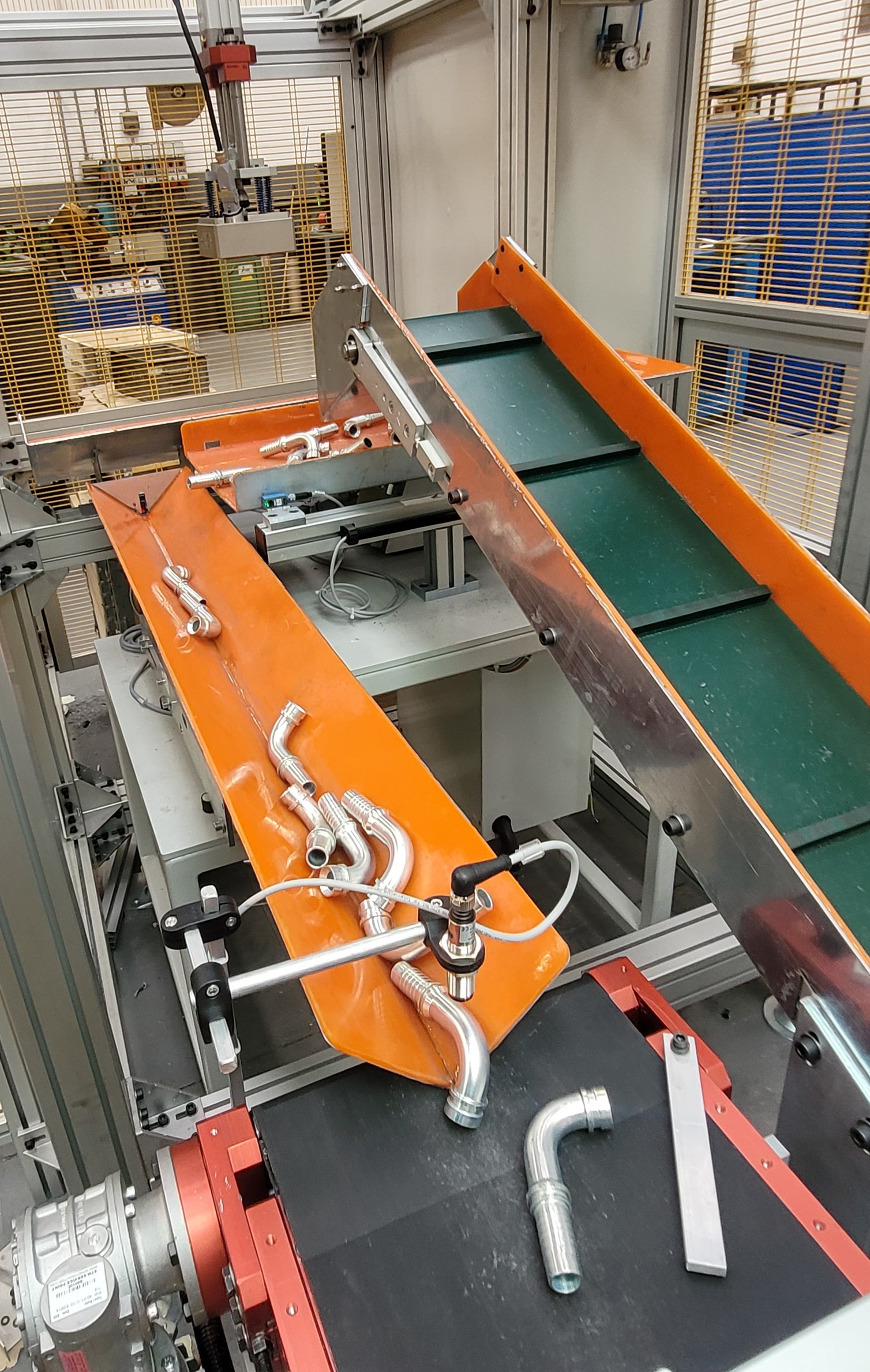

Tutti i componenti sono alimentati automaticamente tramite portali completi di assi elettrici e elettromagneti per il carico direttamente da cassone su nastri di alimentazione motorizzati in asservimento a robot di presa pezzo
Tutte le fasi di carico e assemblaggio dispongono di sistemi di visione tramite telecamera per il controllo del corretto montaggio.
Lo scarico è automatico con selezione buoni e discriminazione tipologia di scarti.

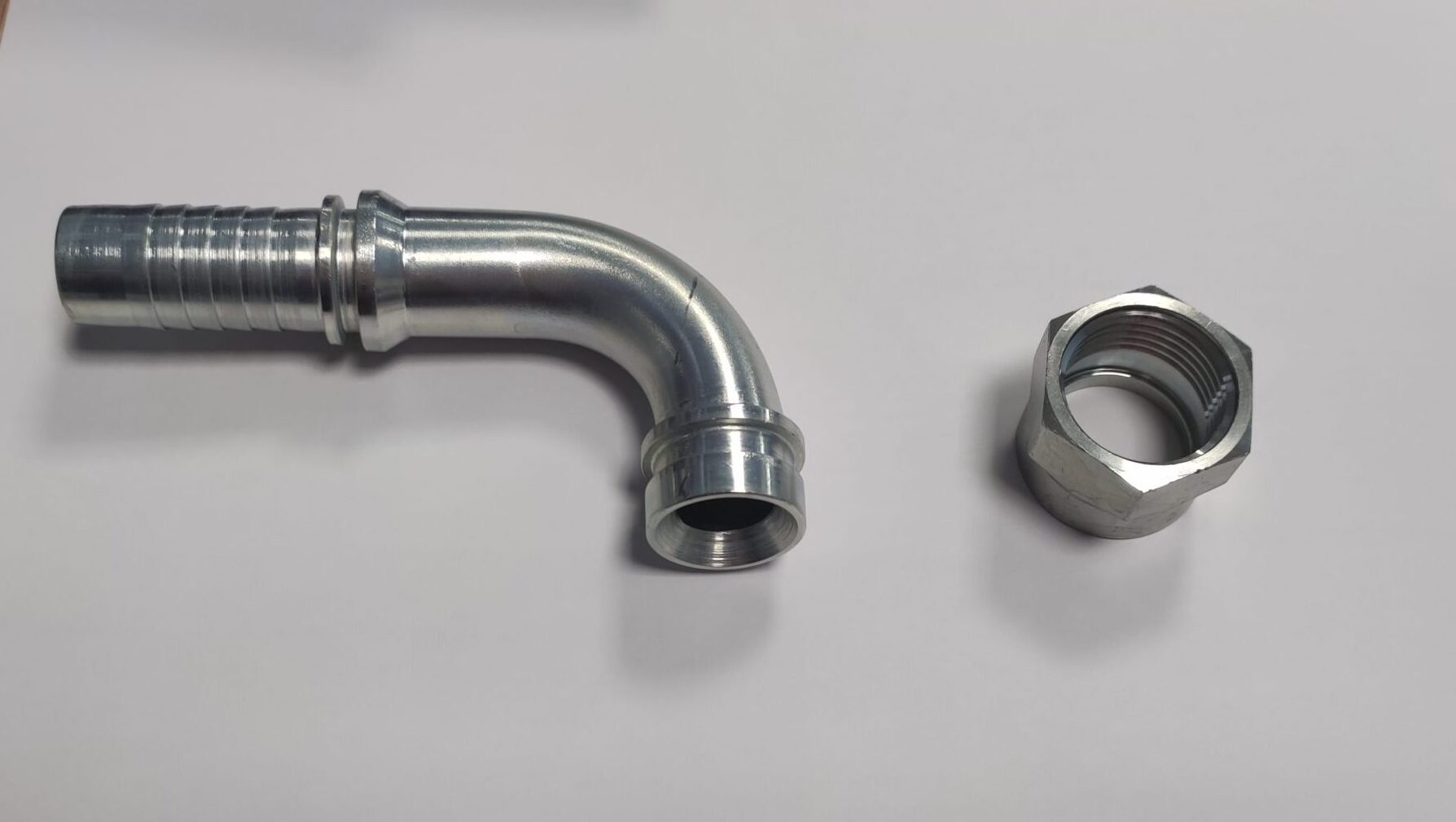

Componenti
- Dado / boccola
- Inserto curvo / diritto 45°
Ciclo di lavoro/Caratteristiche principali

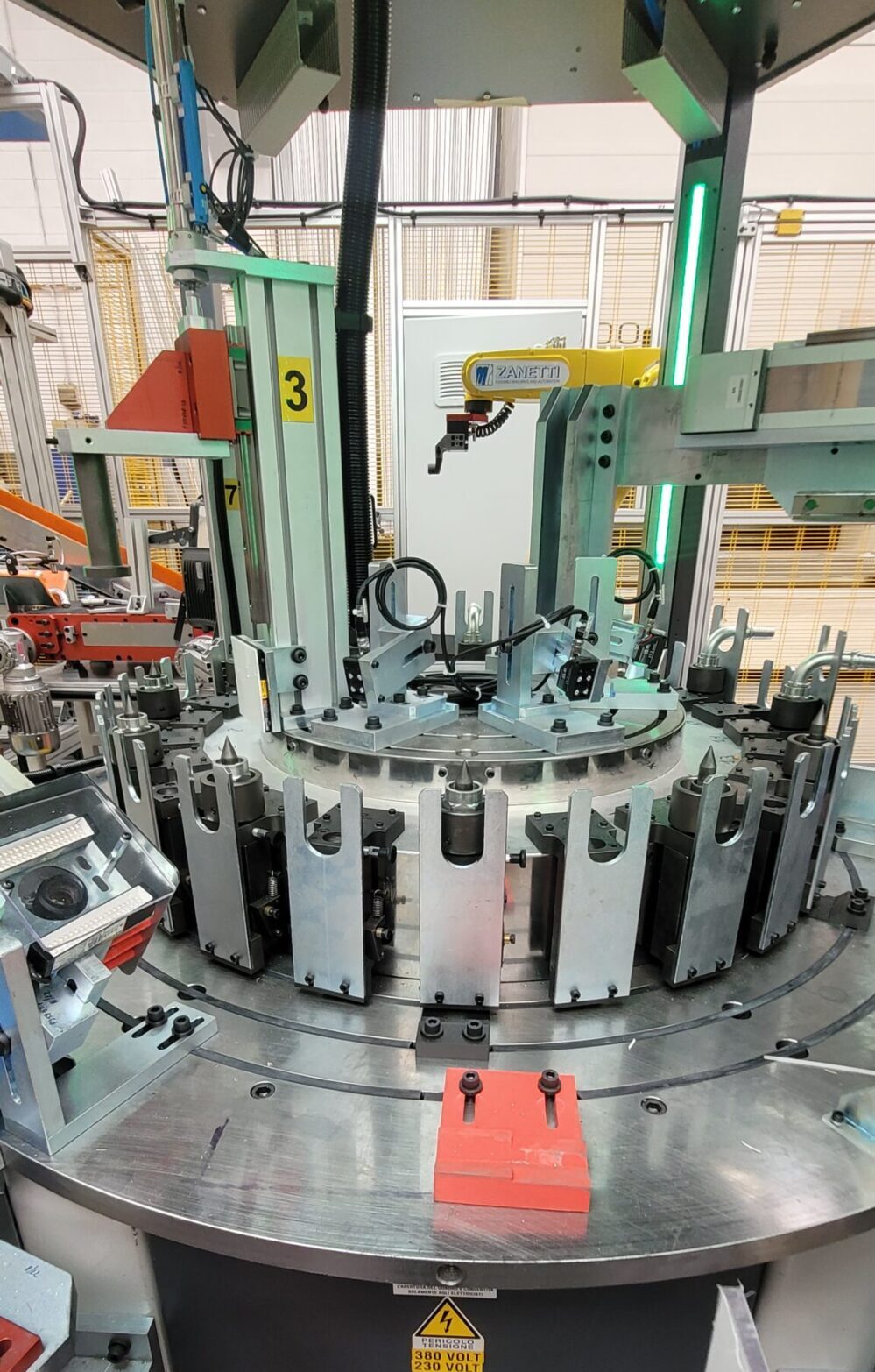

Tavola CNC a 12 divisioni con n.12+12 posaggi

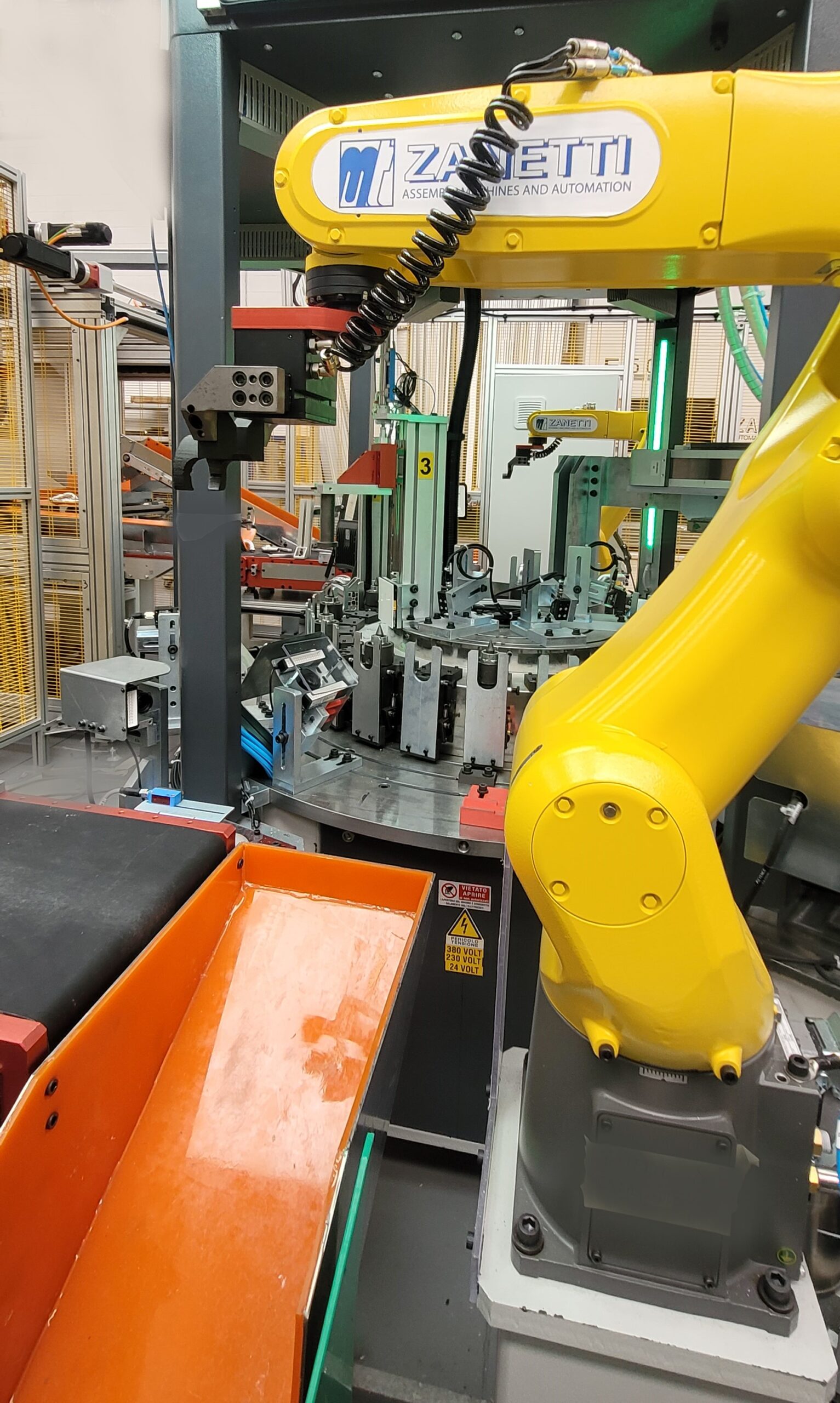

- Staz.1: alimentazione, carico e controllo dadi / boccole con robot e sistema di visione con telecamera
- Staz.2: controllo presenza dado/boccola con telecamera
- Staz.3: controllo altezza dado/boccola e diametro con sistema di visione
- Staz.4/5/6: libera
- Staz.7: alimentazione, carico e controllo dimensionale inserto con robot e sistema di visione con telecamera
- Staz.8/9: libera
- Staz.10: controllo presenza inserto e dado/bussola con telecamera
- Staz.11: scarico pezzo da tavola a unità di graffatura e da unità di graffatura a nastro trasportatore con verifica dimensionale della graffatura e selezione buoni e scarti
- Staz.12: sistema di inscatolamento con scatole vuote e nastrino motorizzato per le scatole piene
