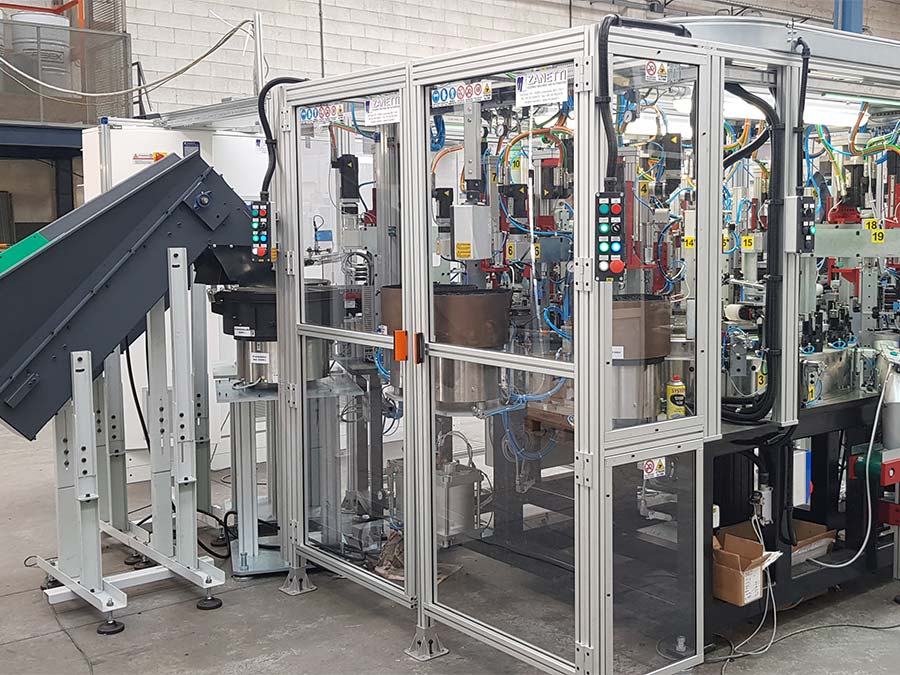

La macchina esegue il montaggio automatico dei raccordi a pressare per tubo multistrato di varie misure e formati.

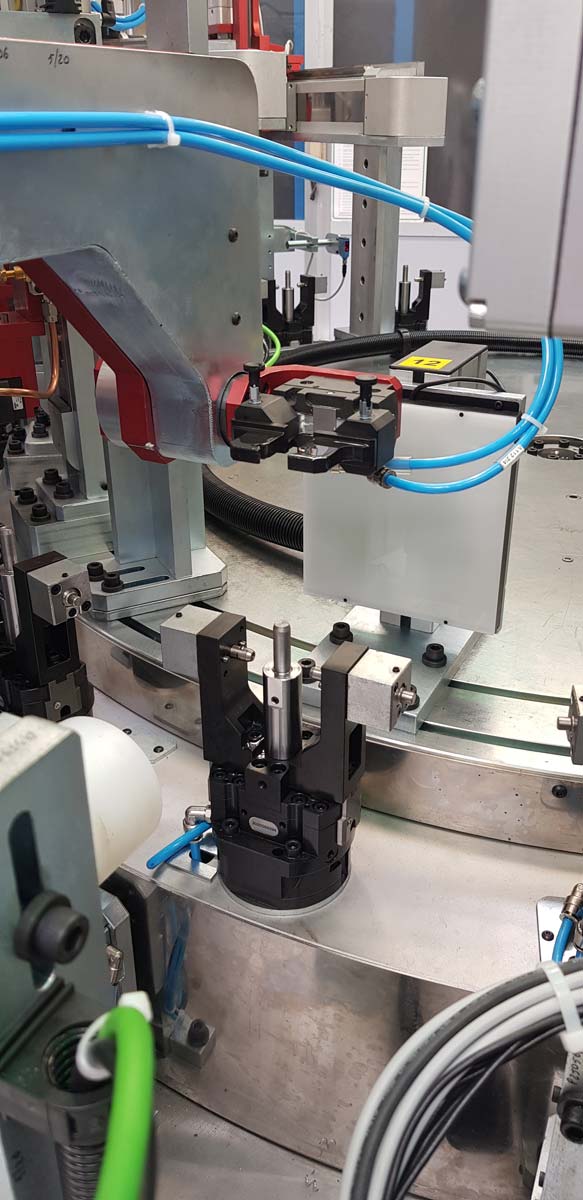

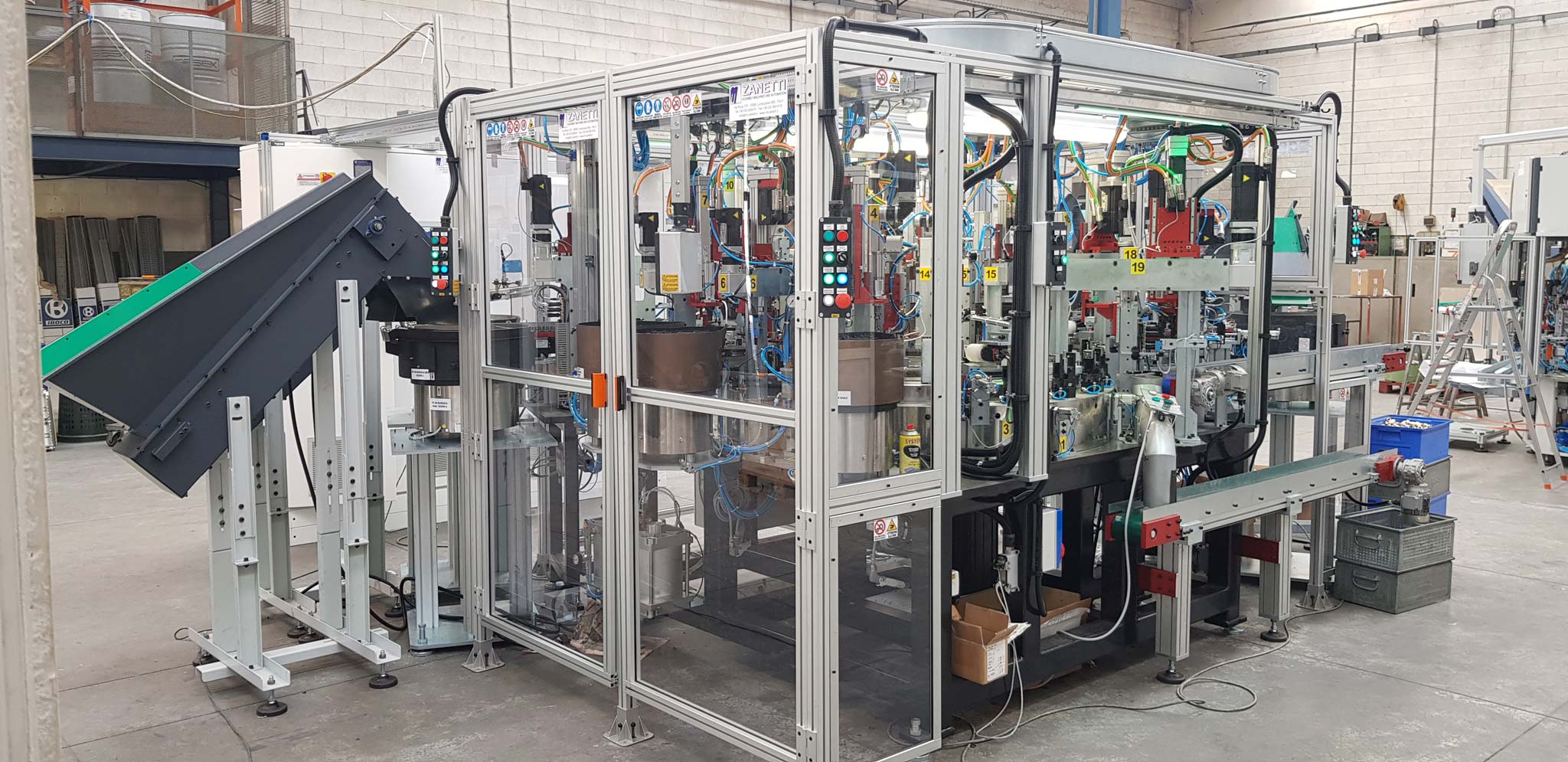

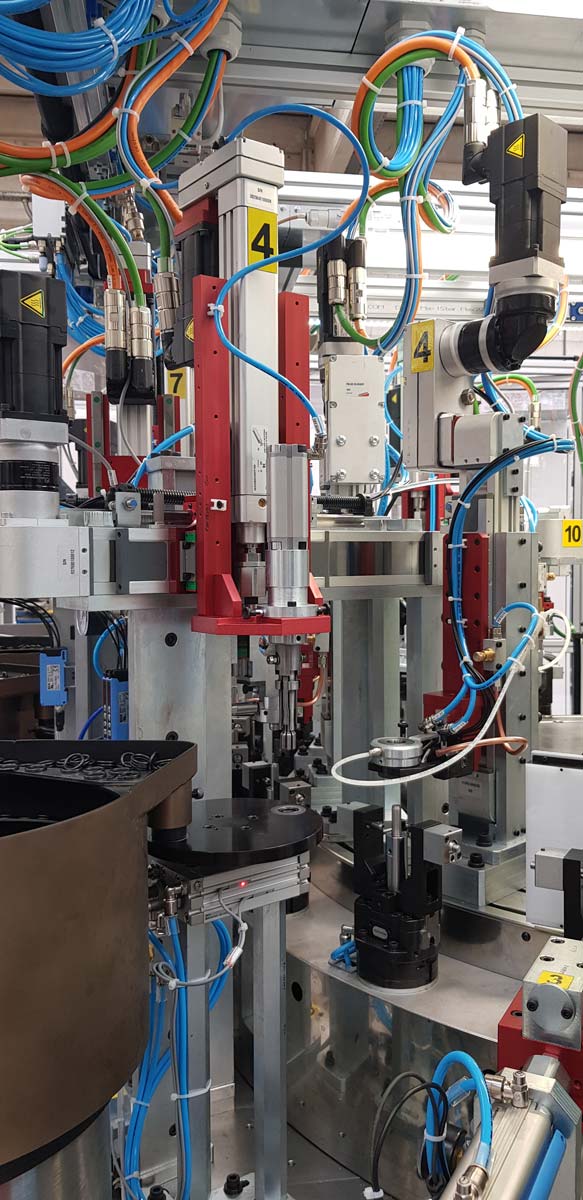

È costituita da un basamento rettangolare, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen e da un disco rotante centrale completo di posaggi per il posizionamento dei pezzi.
La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.

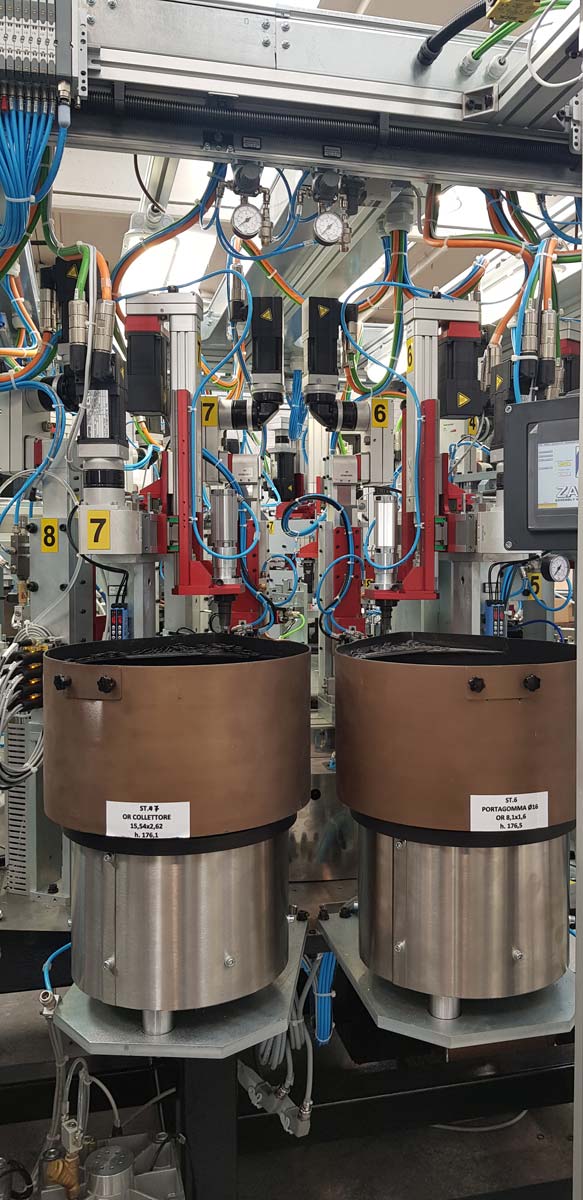

Tutti i componenti sono alimentati automaticamente tramite vibratori circolari e rettilinei, i quali possono essere integrati con tramogge di nostra produzione.
Tutte le fasi di assemblaggio dispongono di sistemi di visione tramite telecamera per il controllo di corretto montaggio. Lo scarico è automatico con selezione buoni e scarti.

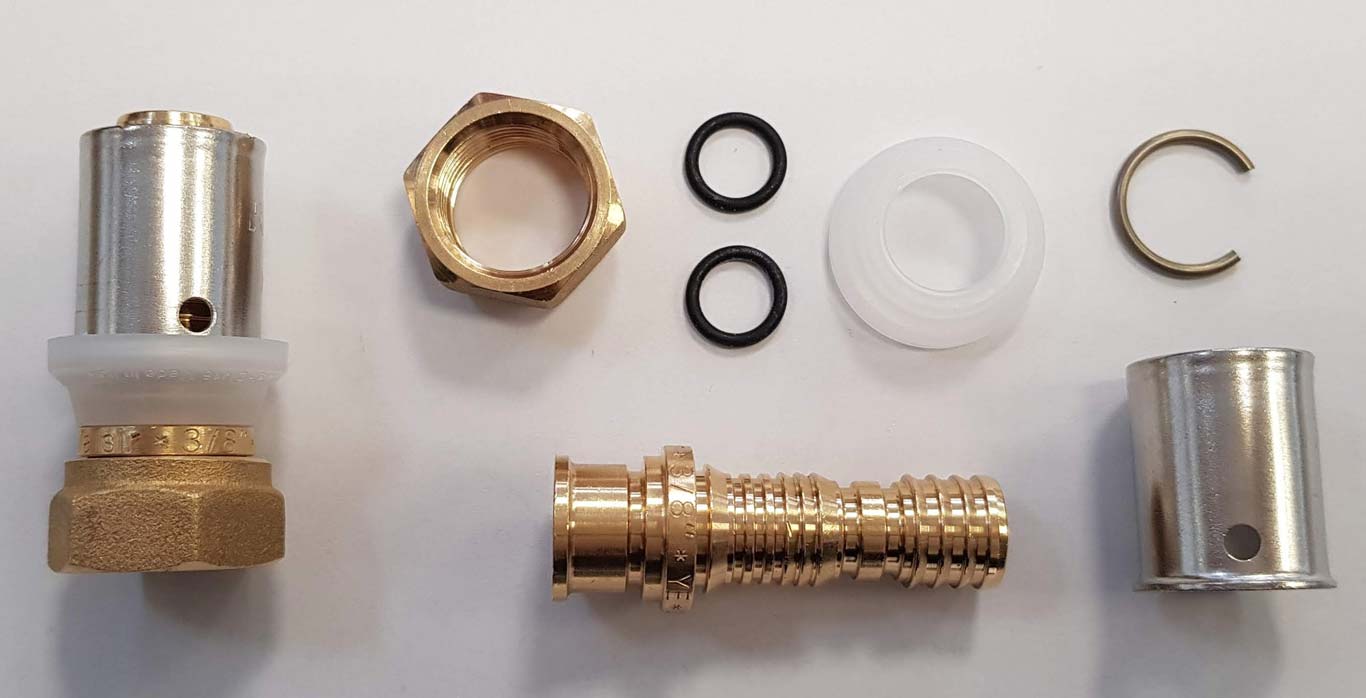

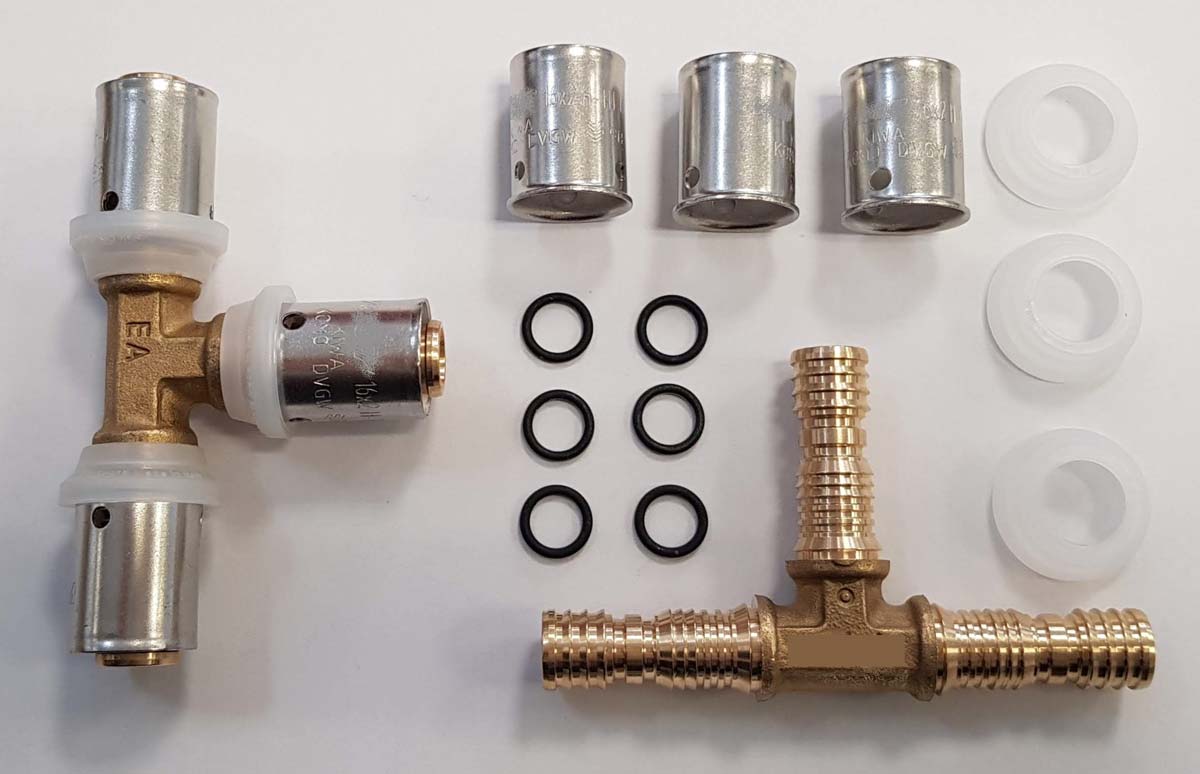

Componenti
- Corpo raccordo
- 1° o-ring per 1° bocca
- 2° o-ring per 1° bocca
- Anello in plastica per 1° bocca
- Boccola in acciaio per 1° bocca
- 1° o-ring per 2° bocca
- 2° o-ring per 2° bocca
- Anello in plastica per 2° bocca
- Boccola in acciaio per 2°bocca
Ciclo di lavoro/Caratteristiche principali
- Pos.1 Carico automatico del raccordo da nastro trasportatore alimentato da operatore oppure da robot antropomorfo (o ribaltamento per il modello a T) Pos.10 Alimentazione e carico automatico su corpo della guarnizione in plastica e boccola in metallo con premontaggio (su prima bocca) Ribaltamento 90° del modello T-L / 180° del modello diritto
- Pos.2 Libera
- Pos.3 Controllo profilo raccordo e controllo foro interno tramite telecamera
- Pos.4 Libera
- Pos.5 Libera
- Pos.6 Alimentazione e carico automatico della 1° o-ring su prima bocca
- Pos.7 Alimentazione e carico automatico della 2° o-ring su prima bocca

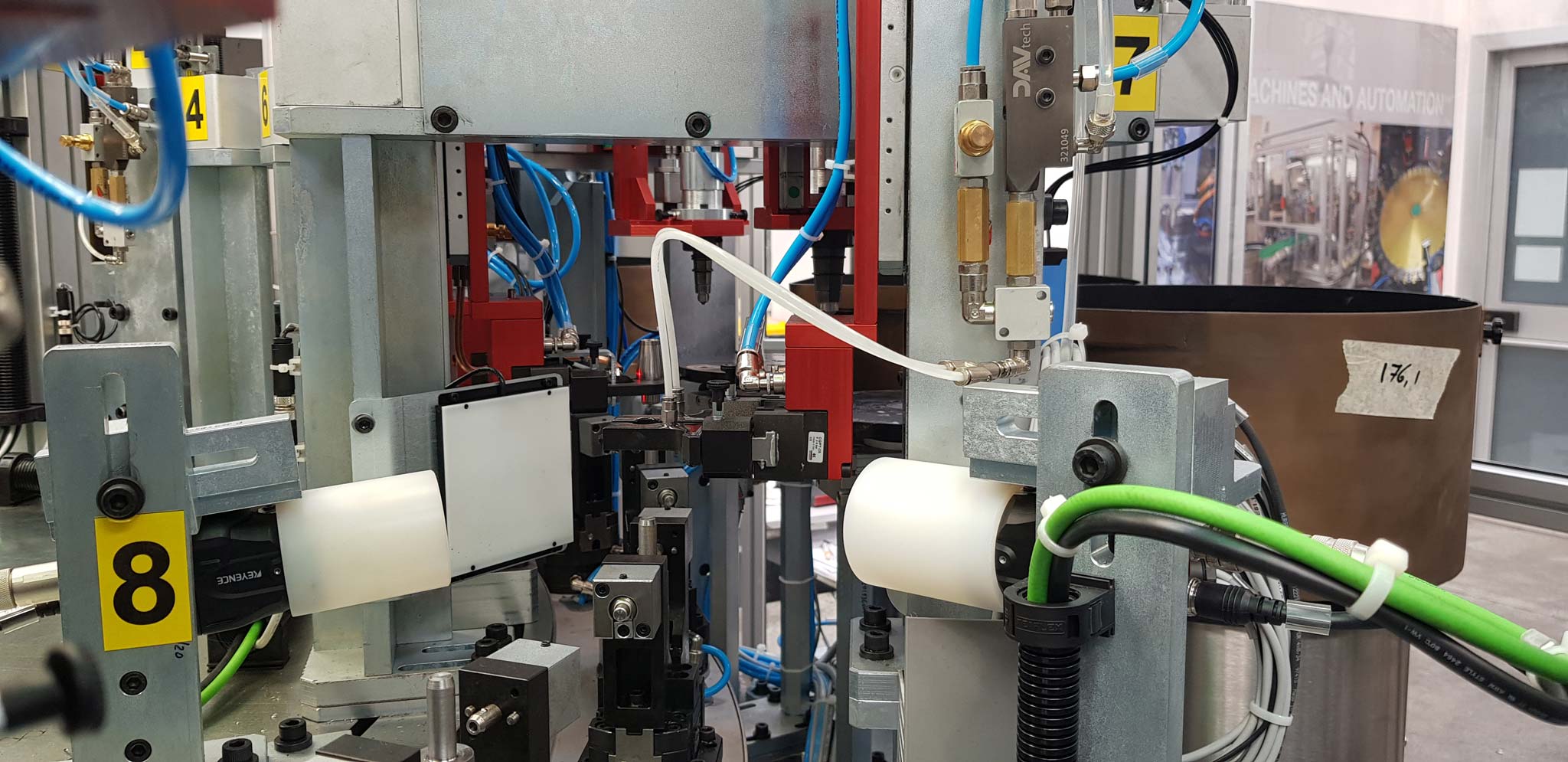

- Pos.8 Controllo corretto montaggio o-ring tramite telecamera con oliatura
- Pos.9 Libera

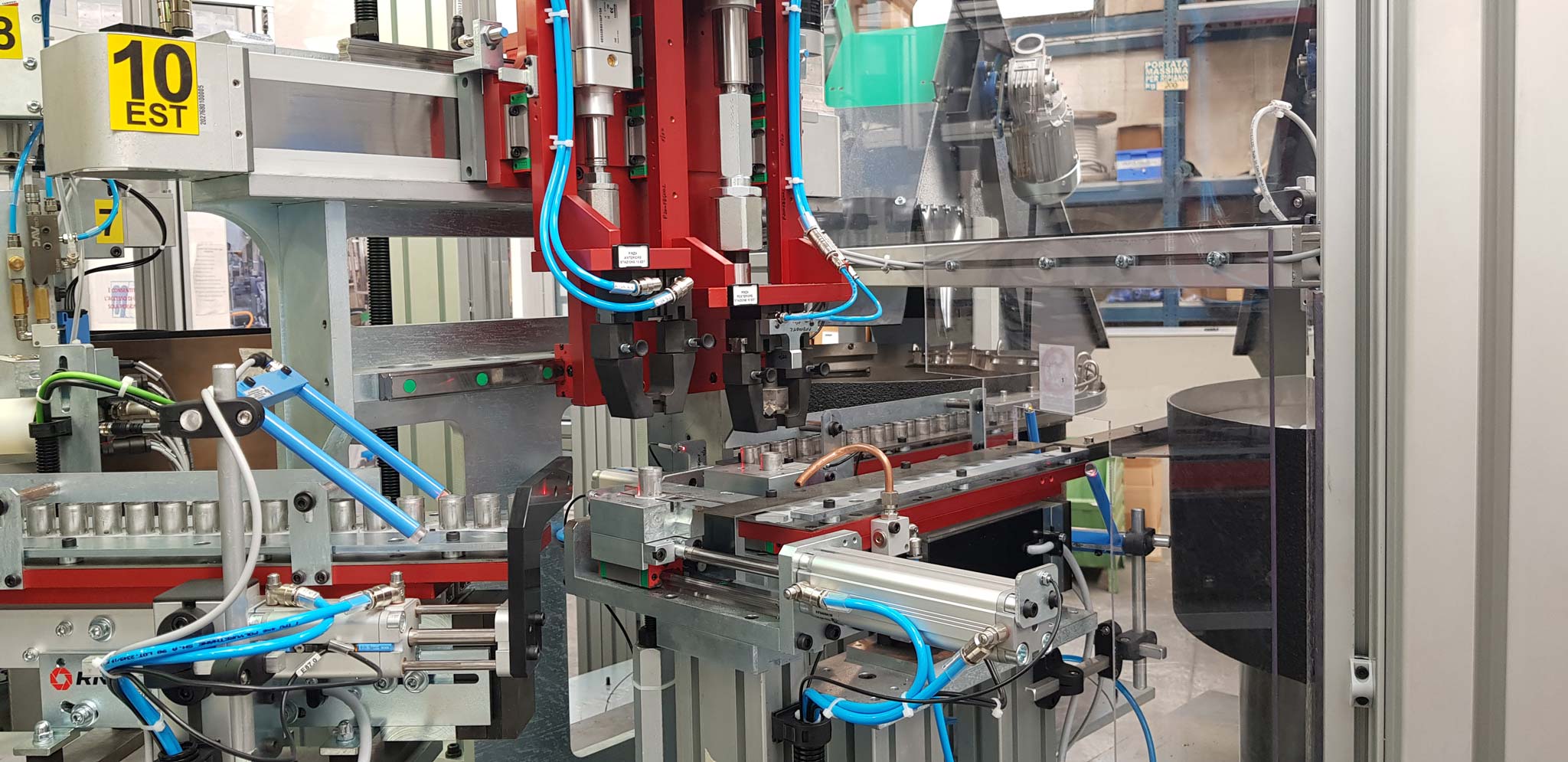

- Pos.10 Alimentazione e carico automatico su corpo della guarnizione in plastica e boccola in metallo con premontaggio (su prima bocca)
- Pos.11 Stazione di controllo guarnizione+boccola
- Pos.12 Ribaltamento 90° del modello T-L / 180° del modello diritto
- Pos.13 Libera

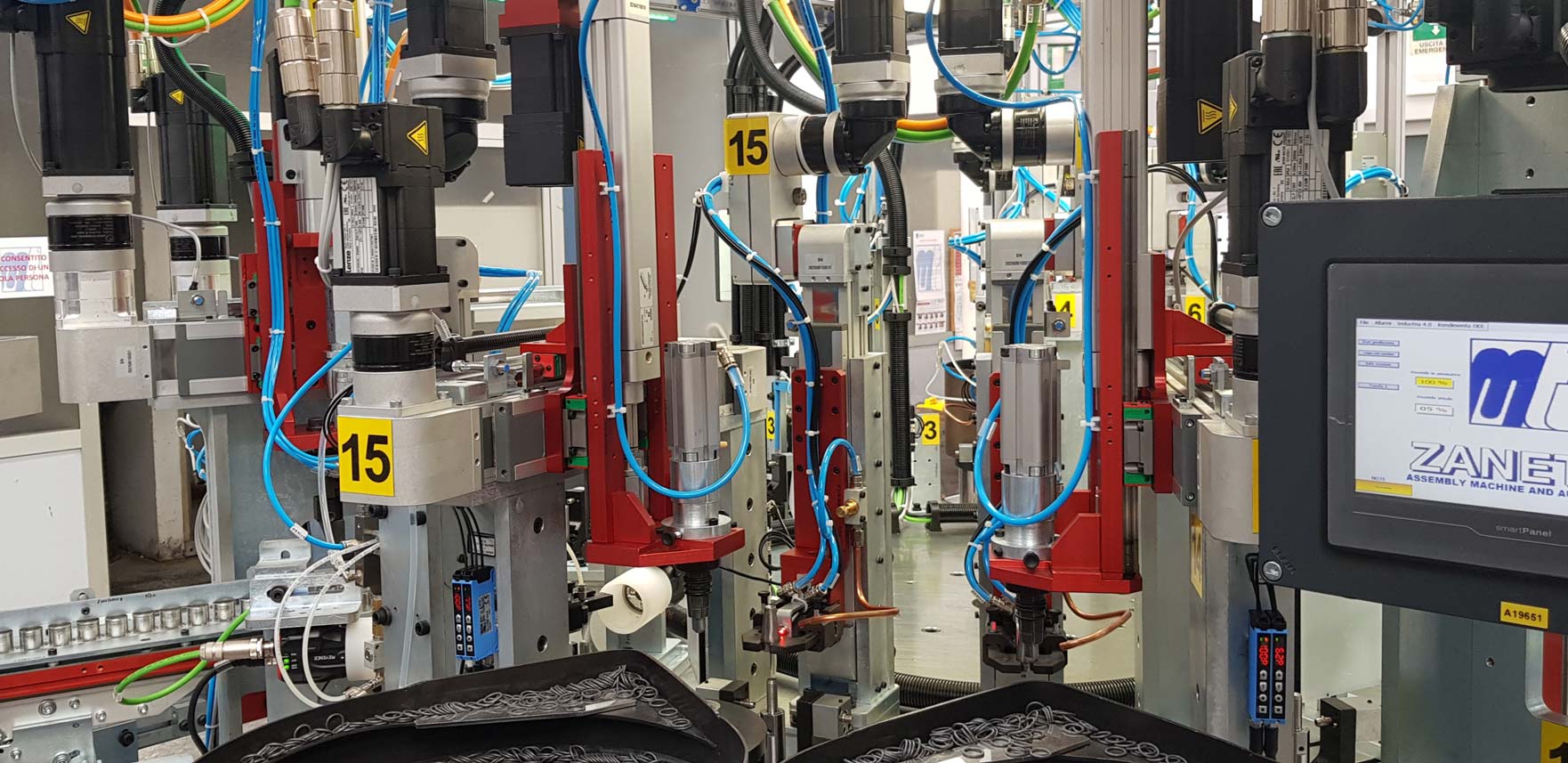

- Pos.14 Alimentazione e carico automatico della 1° o-ring su seconda bocca
- Pos.15 Alimentazione e carico automatico della 2° o-ring su seconda bocca
- Pos.16 Controllo corretto montaggio o-ring tramite telecamera con oliatura
- Pos.18 Stazione di controllo guarnizione+boccola

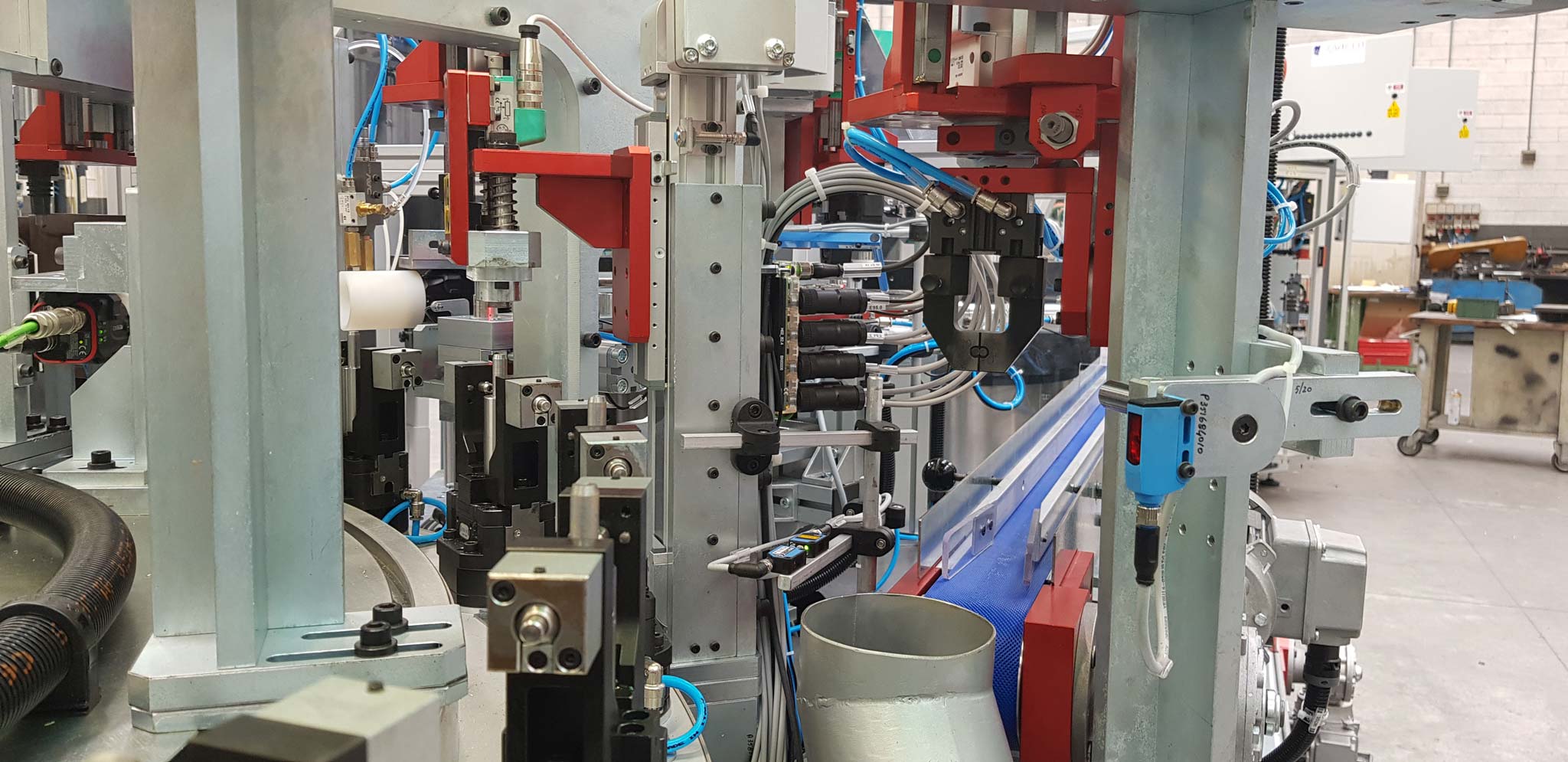

- Pos.19 Scarico automatico dei pezzi su nastro trasportatore con selezione buoni e scarti
- Pos.20 Libera con controllo posaggio vuoto
Download documentazione
Accedi all’area utente oppure registrati cliccando qui per poter scaricare la scheda PDF completa.
Download scheda tecnica – C00520 Macchina ELETTRICA per il montaggio raccordi multistrato
