La macchina esegue il montaggio dei raccordi idraulici (diritti / 45° 90°) con assemblaggio automatico della guarnizione, del dado e della clip e relativi controlli di tutti i componenti caricati in macchina.

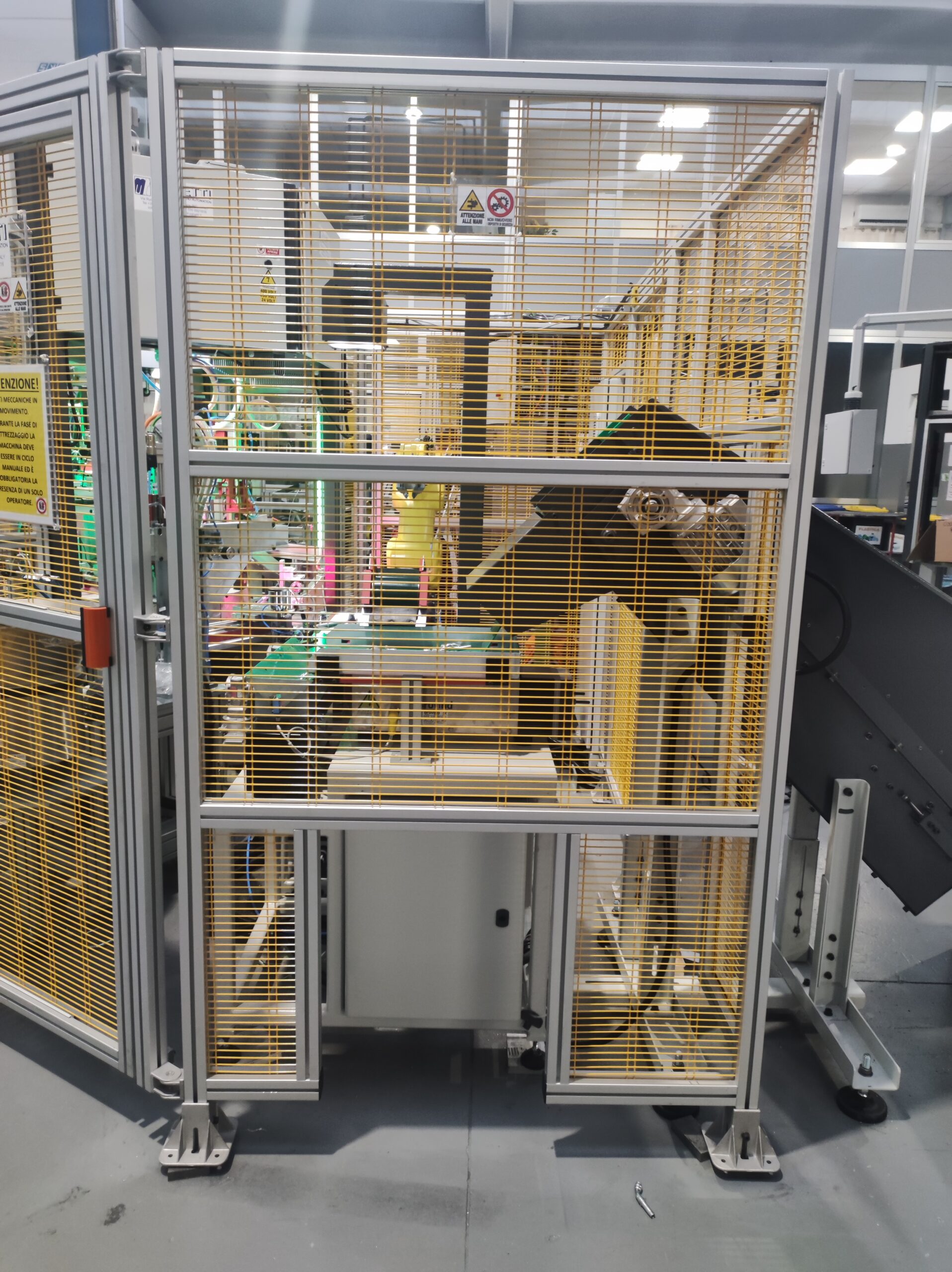

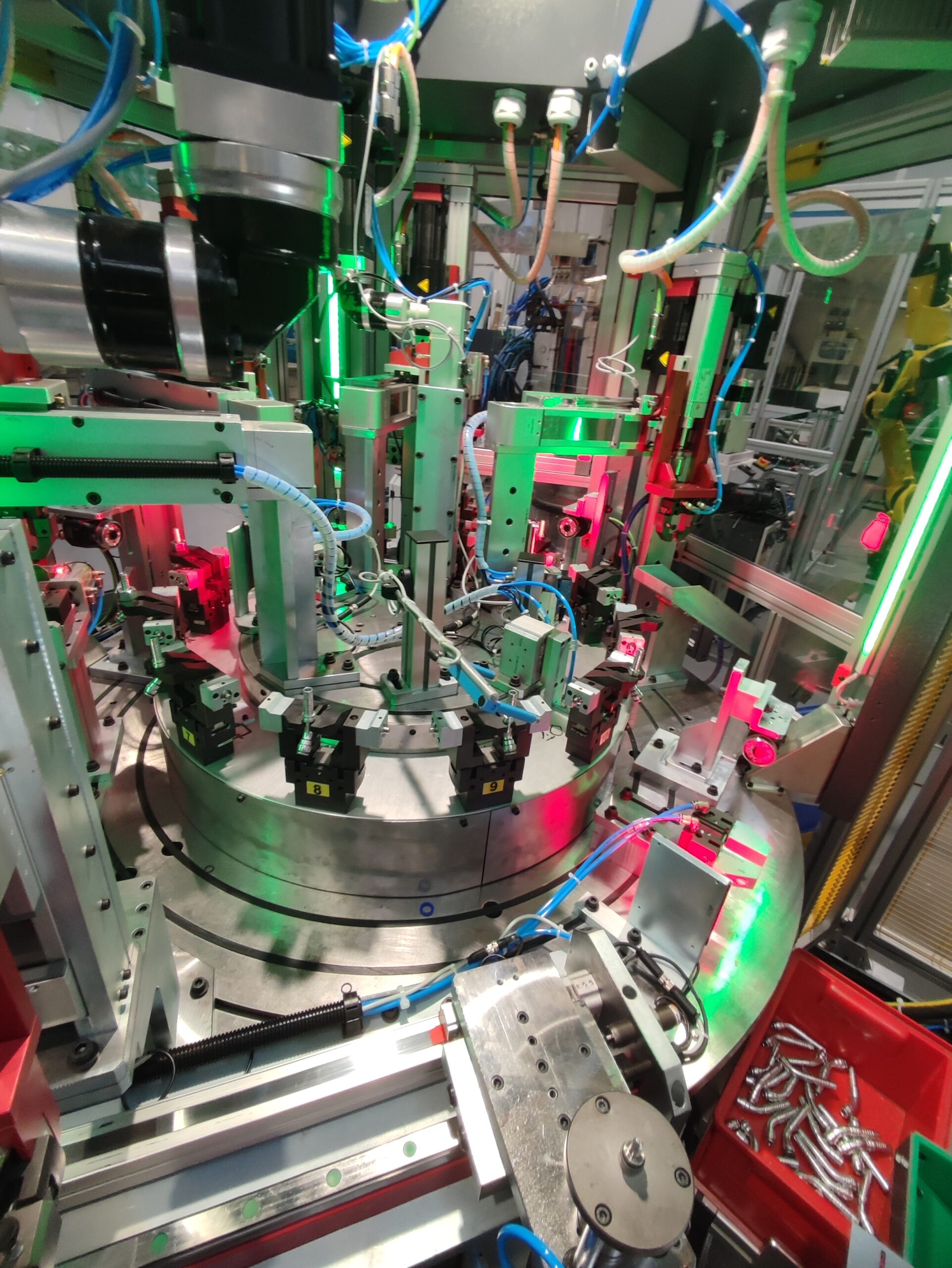

È costituita da un basamento esagonale, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen, da un disco fisso centrale e da un disco rotante esterno completo di posaggi per il posizionamento dei pezzi.
La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.

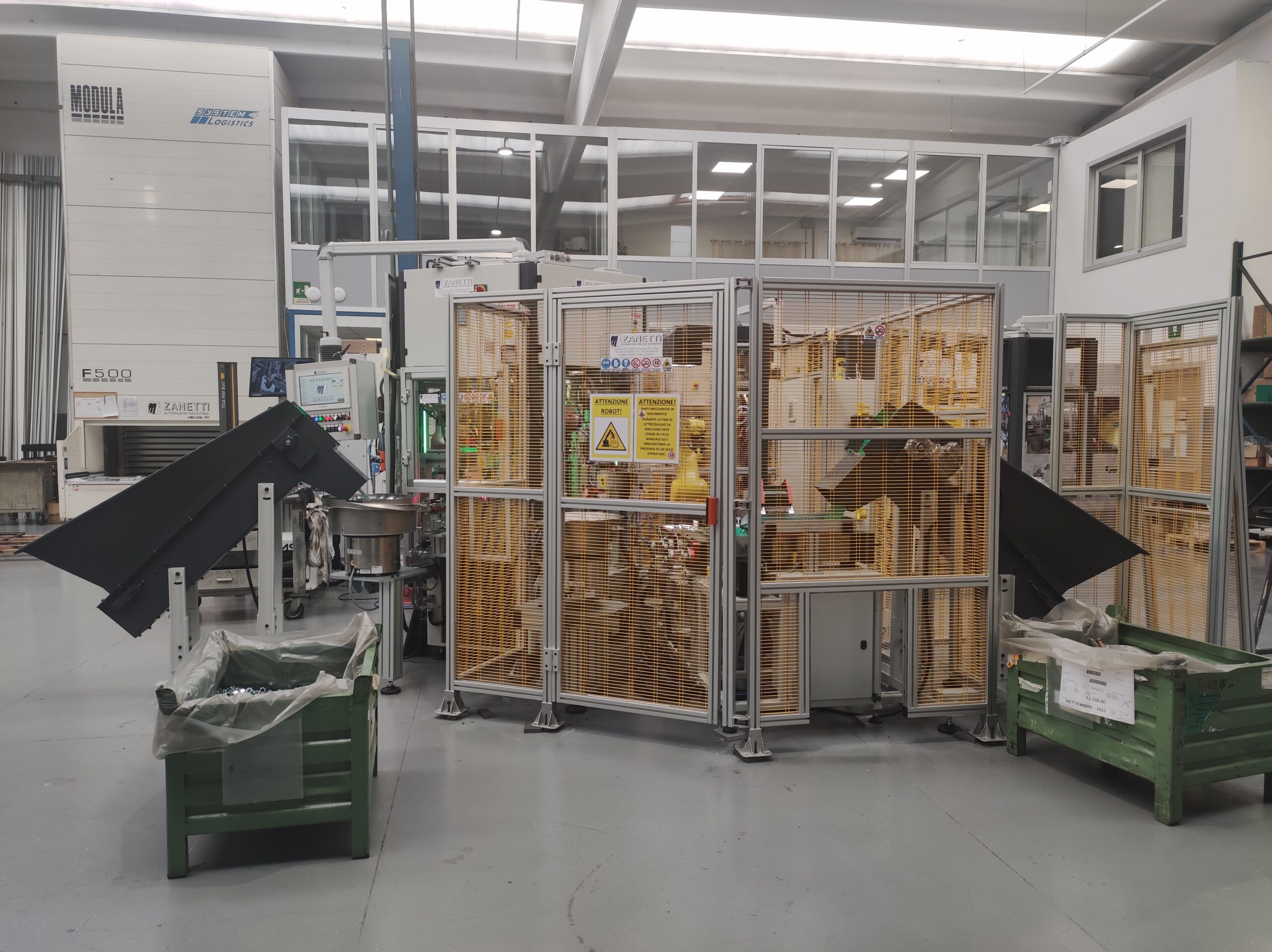

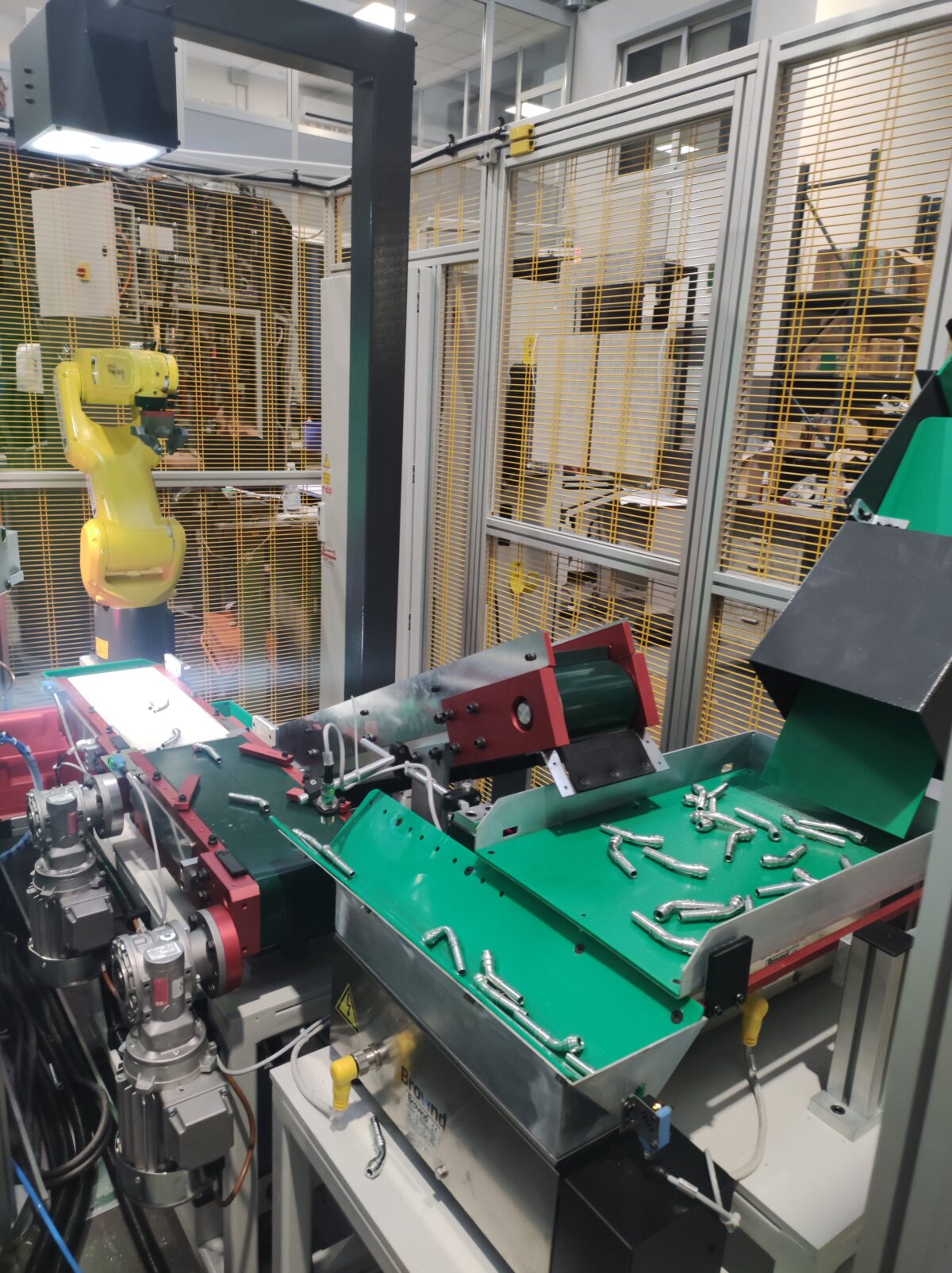

Tutti i componenti sono alimentati automaticamente tramite vibratori circolari e rettilinei completi di tramogge in sospensione per dosare e aumentare la capacità di carico. Il corpo principale è alimentato tramite una sistema a nastri motorizzati e tramoggia in asservimento al robot di presa pezzo.
Tutte le fasi di carico/scarico e assemblaggio dispongono di sistemi di visione tramite telecamera per il controllo del corretto montaggio. E’ inoltre presente un sistema di collaudo di tenuta per verificare eventuali perdite ad ogni fase di assemblaggio.
Lo scarico è automatico con selezione buoni e discriminazione tipologia di scarti.

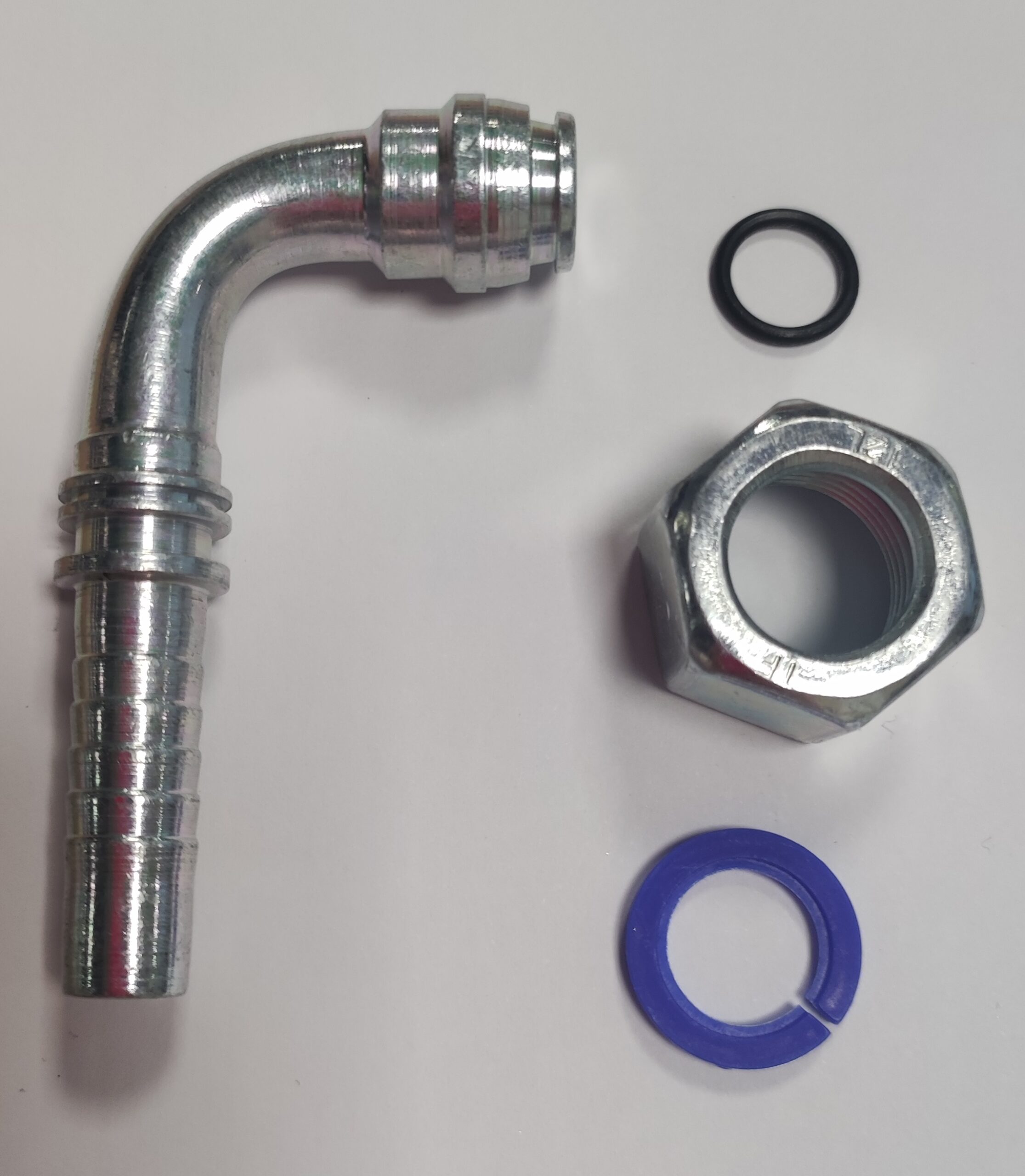

Componenti
- Raccordo curvo / diritto / 45°
- Guarnizione
- Dado
- Clip
Ciclo di lavoro/Caratteristiche principali

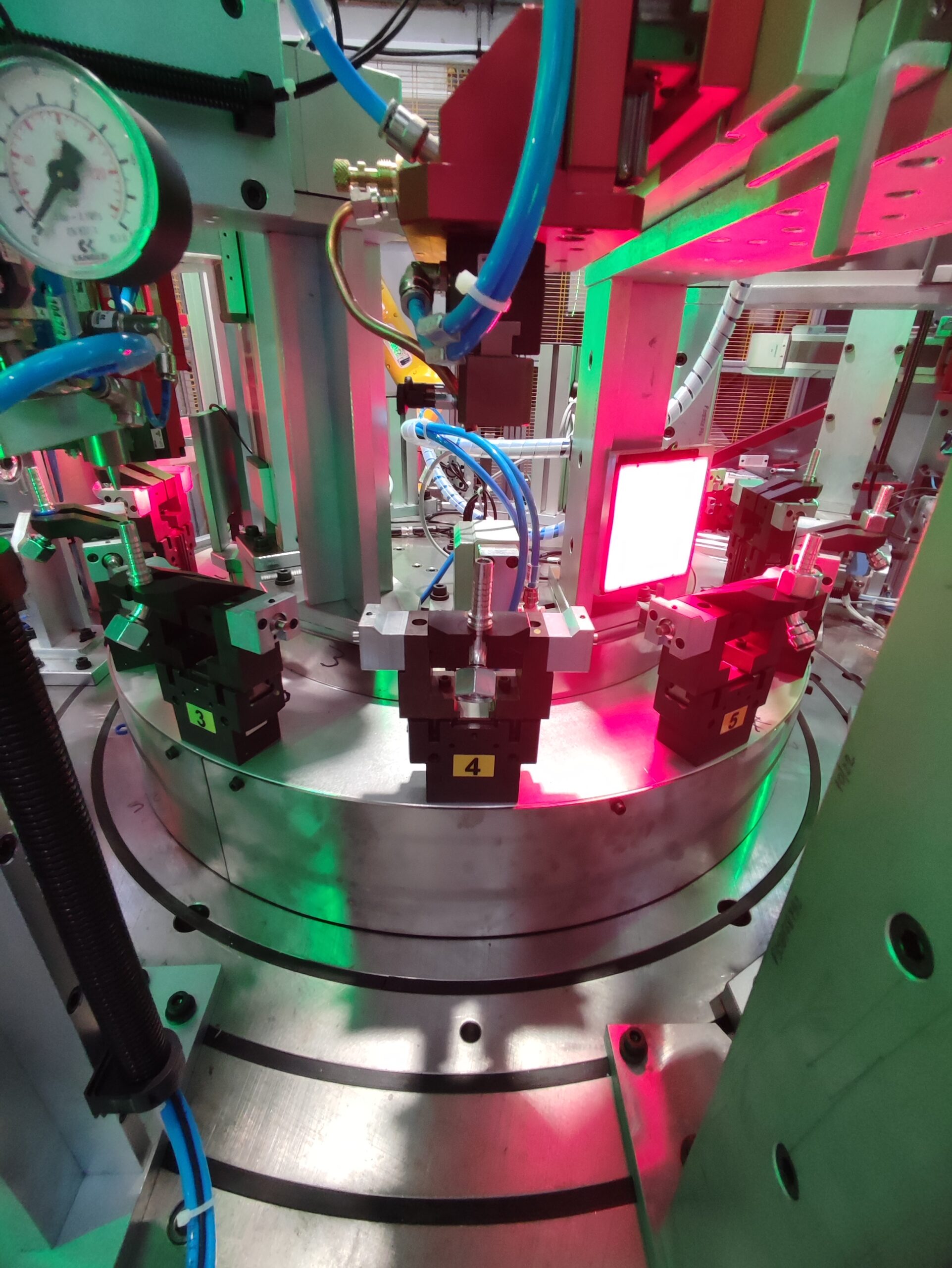

Tavola CNC a 12 divisioni con n.12 posaggi completi morsetti
Staz.1: alimentazione, carico e controllo presenza raccordo idraulico con robot e sistema di visione
Staz.2: controllo presenza raccordo

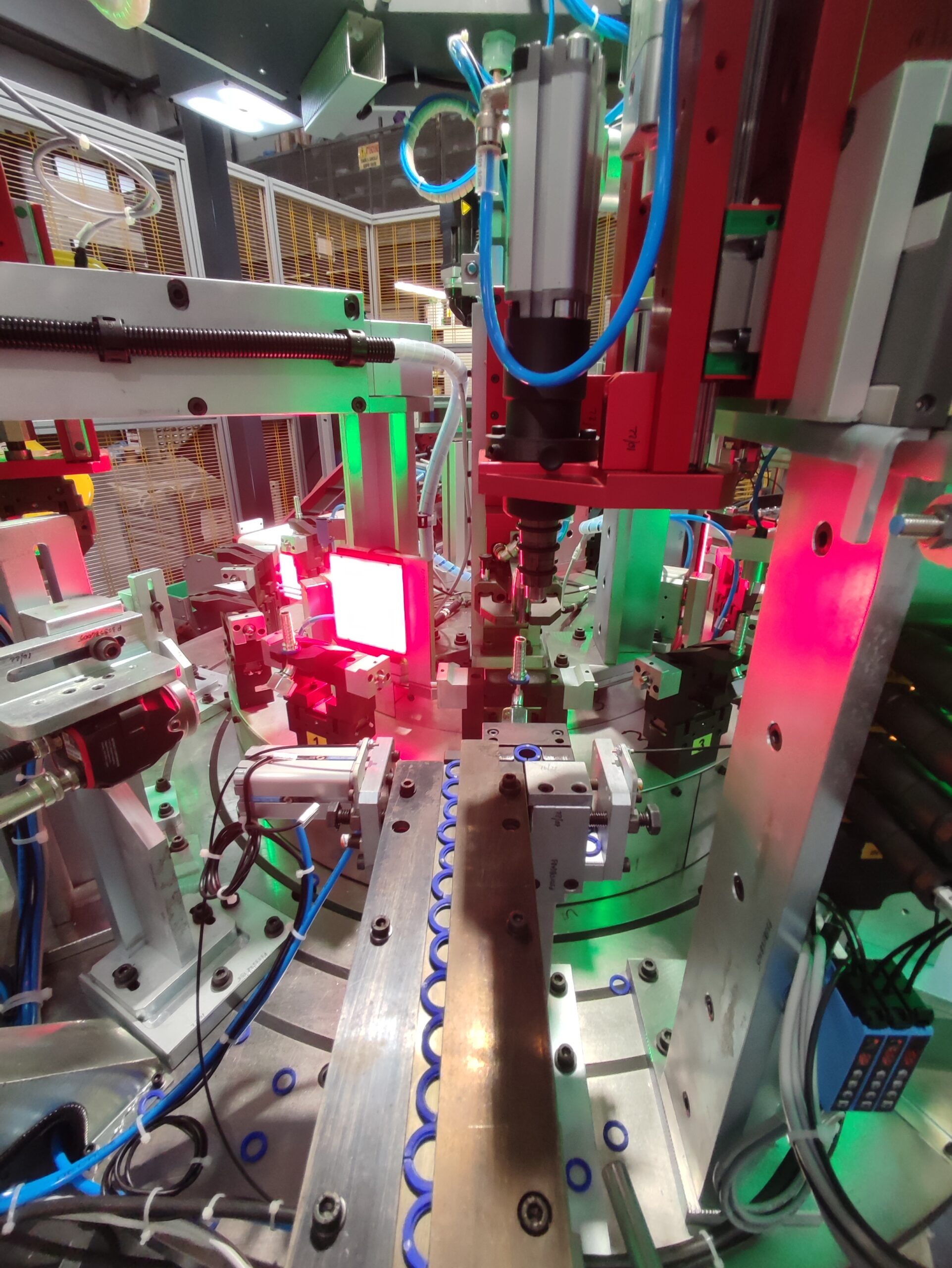

Staz.3: alimentazione, carico e montaggio guarnizione
Staz.4: controllo presenza o-ring con telecamera

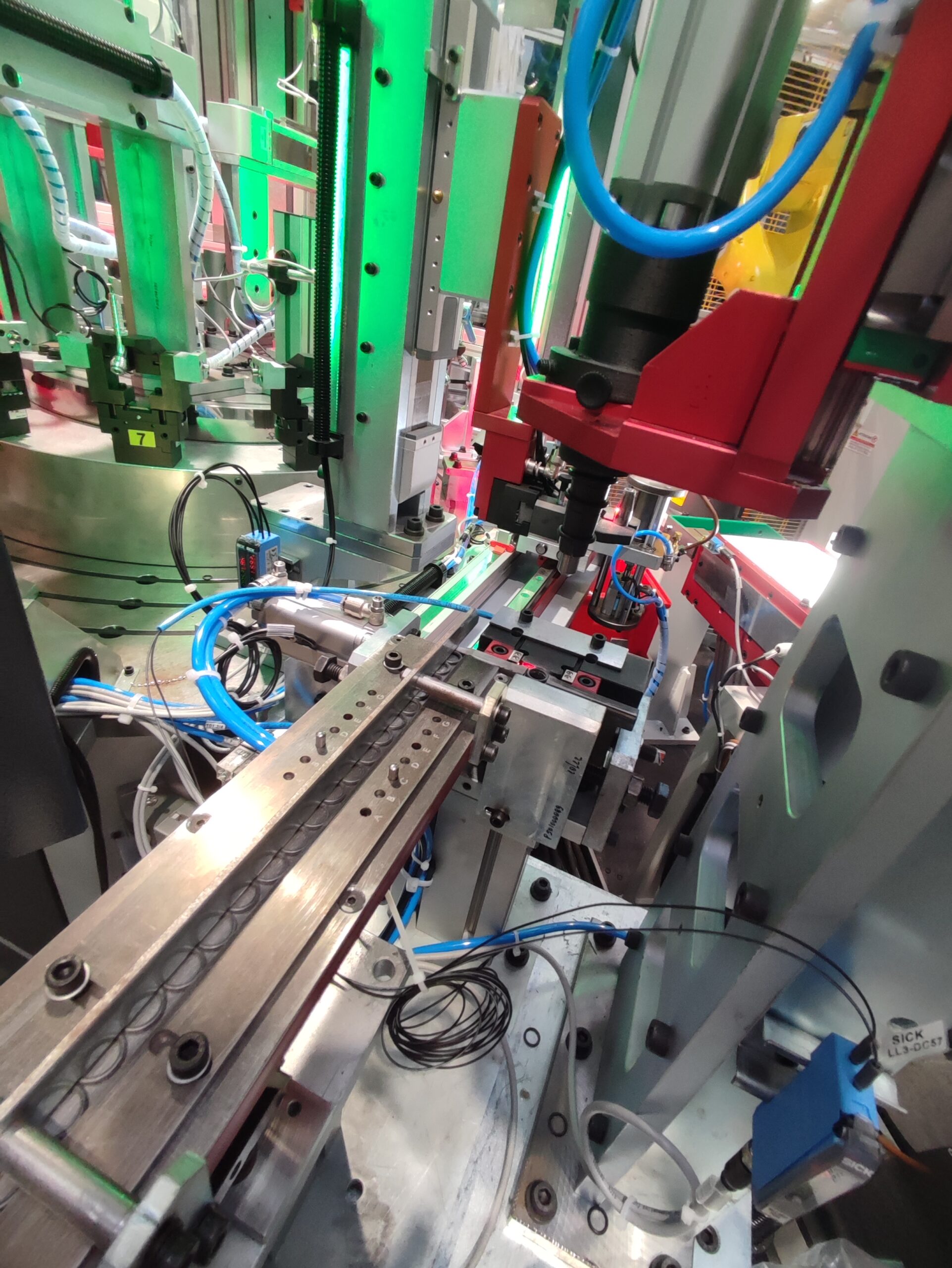

Staz.5: alimentazione, carico e montaggio dado
Staz.6: controllo presenza dado con telecamera
Staz.7: prelievo raccordo per posizionamento gravitazione del dado
Staz.8: raddrizzamento pezzi in tavola

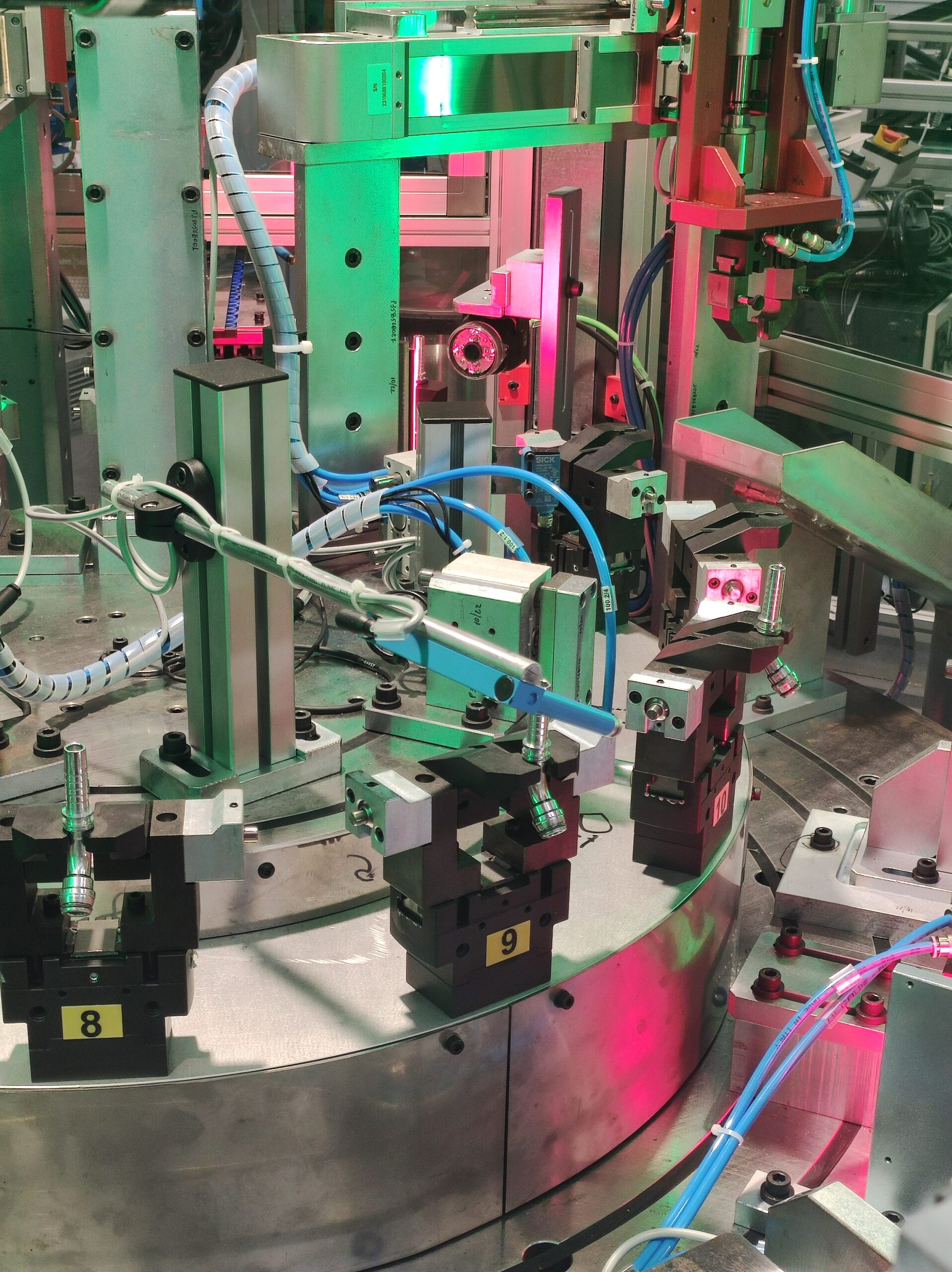

Staz.9: alimentazione, carico e montaggio clip
Staz.10: controllo presenza clip con telecamera
Staz.11: scarico automatico dei pezzi con controllo presenza tramite telecamera e discriminazione pezzi buoni / scarti
Staz.12: Libera
Download documentazione
Accedi all’area utente oppure registrati cliccando qui per poter scaricare la scheda PDF completa.
Scheda tecnica - C01022 - Macchina ELETTRICA per montaggio raccordi idraulici
