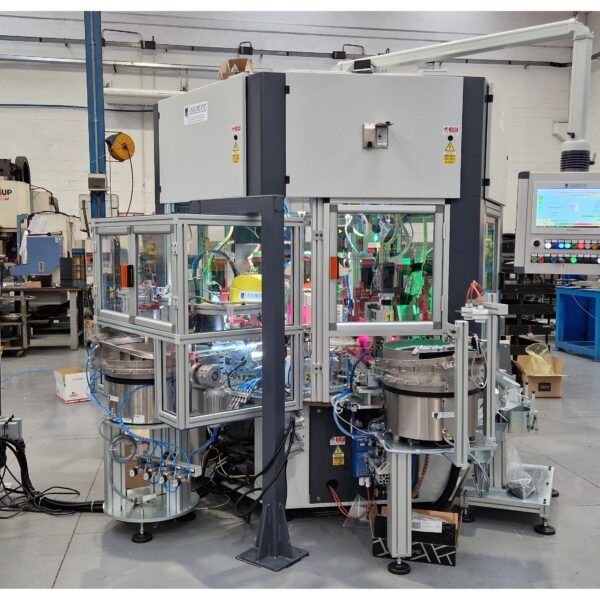

La macchina esegue il montaggio automatico pilette per lavabo.
È costituita da un basamento esagonale, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen, da un disco fisso centrale e da un disco rotante esterno completo di posaggi per il posizionamento dei pezzi.
La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.

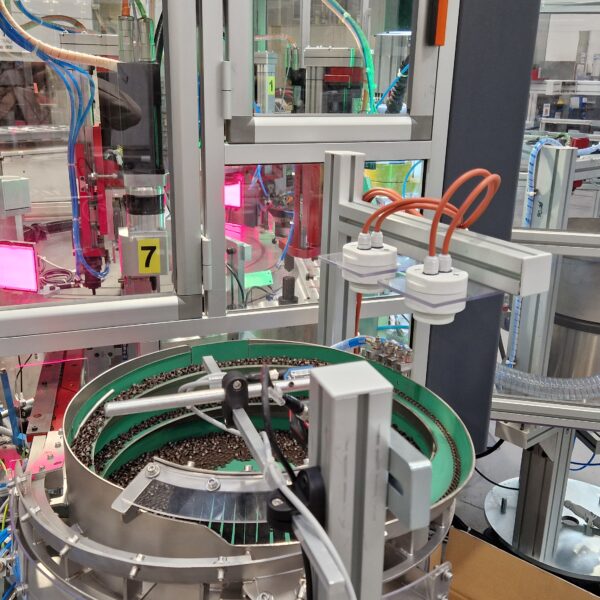

Tutti i componenti sono alimentati automaticamente tramite vibratori circolari e rettilinei, i quali possono essere integrati con tramogge di nostra produzione.
Tutte le fasi di assemblaggio dispongono di sistemi di visione tramite telecamera per il controllo di corretto montaggio. Inoltre sono presenti dei sistemi di dosatura grasso e/o olio.
Lo scarico è automatico con selezione buoni e discriminazione tipologia di scarti.
Componenti
- Perno
- Cestello
- Disco
- Guarnizione
- Asta
Ciclo di lavoro/Caratteristiche principali
- Pos.1 Alimentazione e carico automatico del perno
- Pos.2 Controllo carico perno tramite telecamera
- Pos.3 Libera
- Pos.4 Alimentazione e carico automatico del cestello
- Pos.5 Controllo presenza cestello tramite telecamera
- Pos.6 Libera
- Pos.7 Libera
- Pos.8 Alimentazione e carico automatico del disco e guarnizione preassemblati
- Pos.9 Controllo presenza disco+guarnizione tramite telecamera
- Pos.10 Dosaggio olio su perno
- Pos.11 Alimentazione, carico automatico e piantaggio dell’asta
- Pos.12 Controllo presenza asta tramite telecamera
- Pos.13 Libera
- Pos.14 Libera
- Pos.15 Scarico pezzi su scivolo con selezione buoni e scarti
- Pos.16 Controllo posaggio vuoto con soffiatura posaggio
