Questa macchina esegue il taglio a 90° e a 45° contemporaneo e automatico dei particolari in ottone con una serie di controllo per un corretto taglio a 90° e 45°.

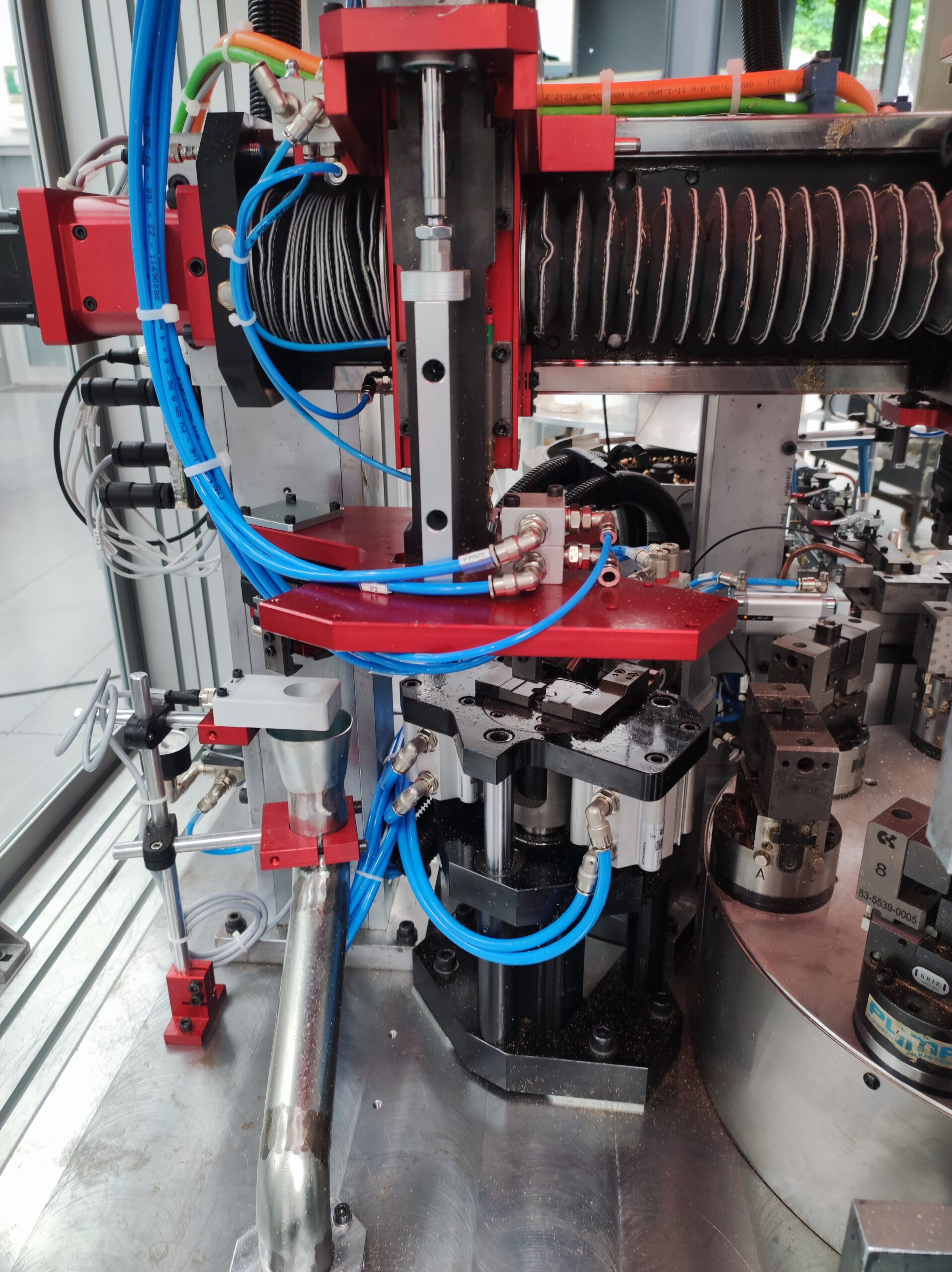

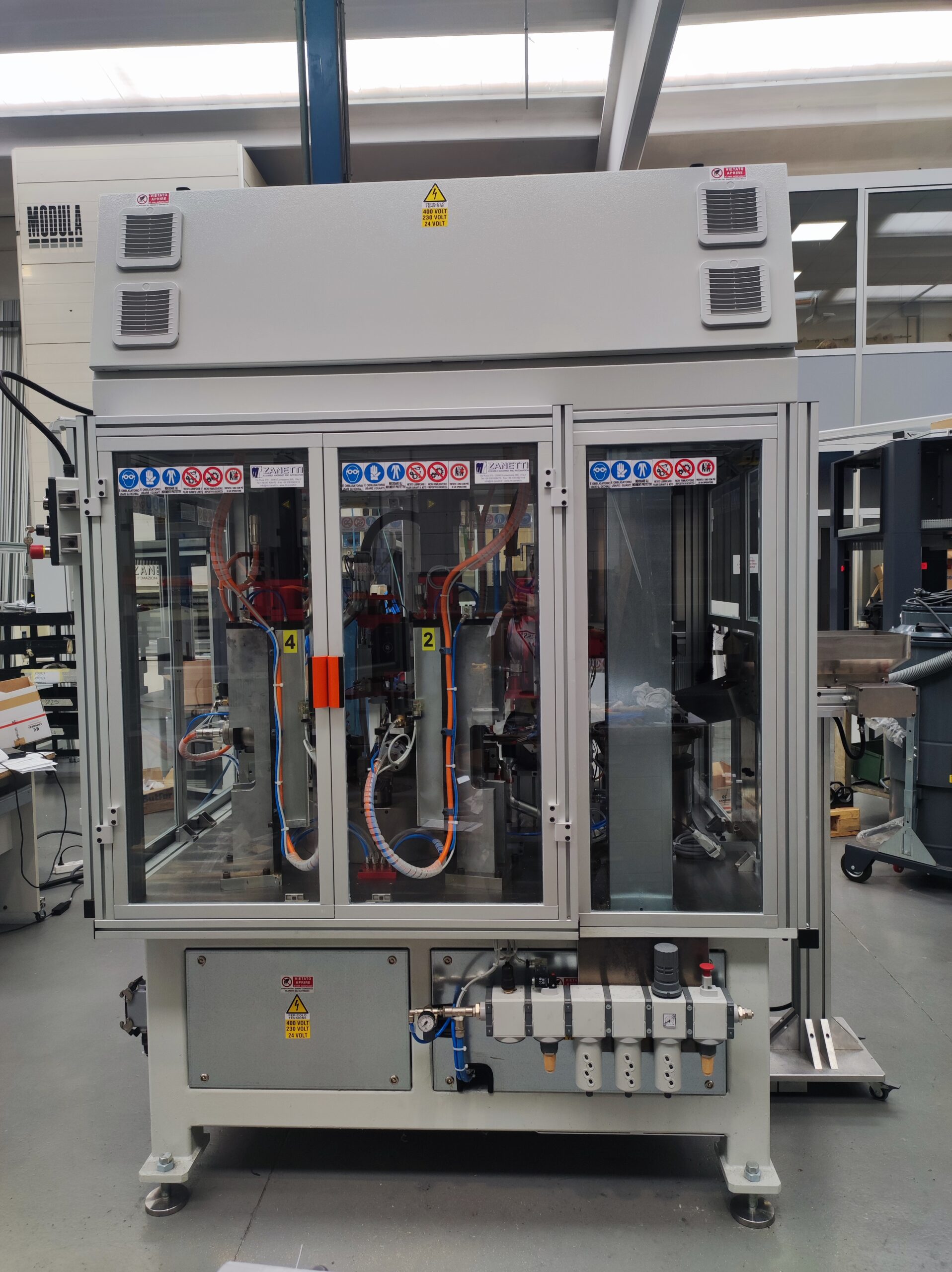

È costituita da un basamento, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen, da un disco rotante completo di morse per il posizionamento dei pezzi e da n.3 unità di taglio elettriche dotate di elettromandrini.

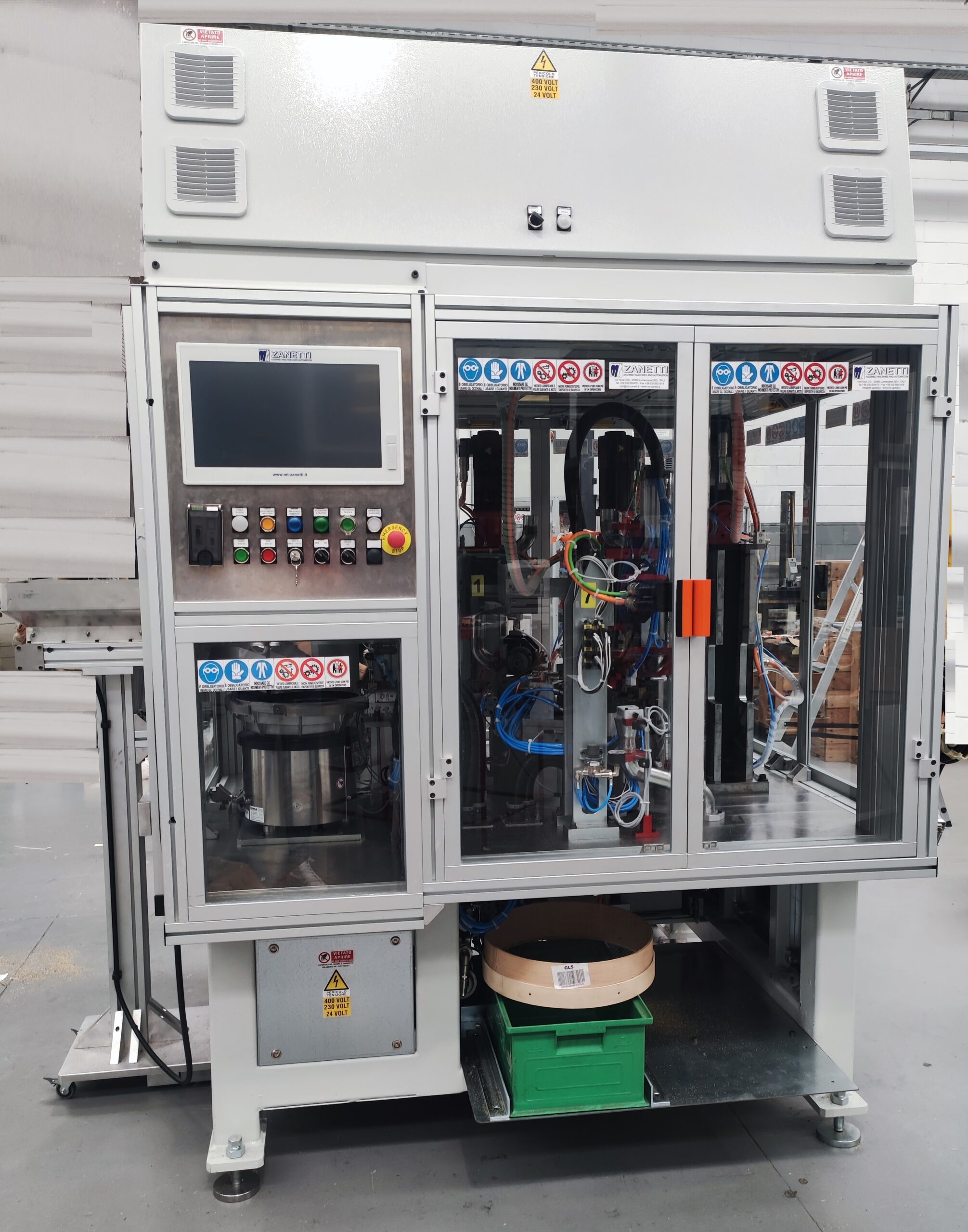

La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.

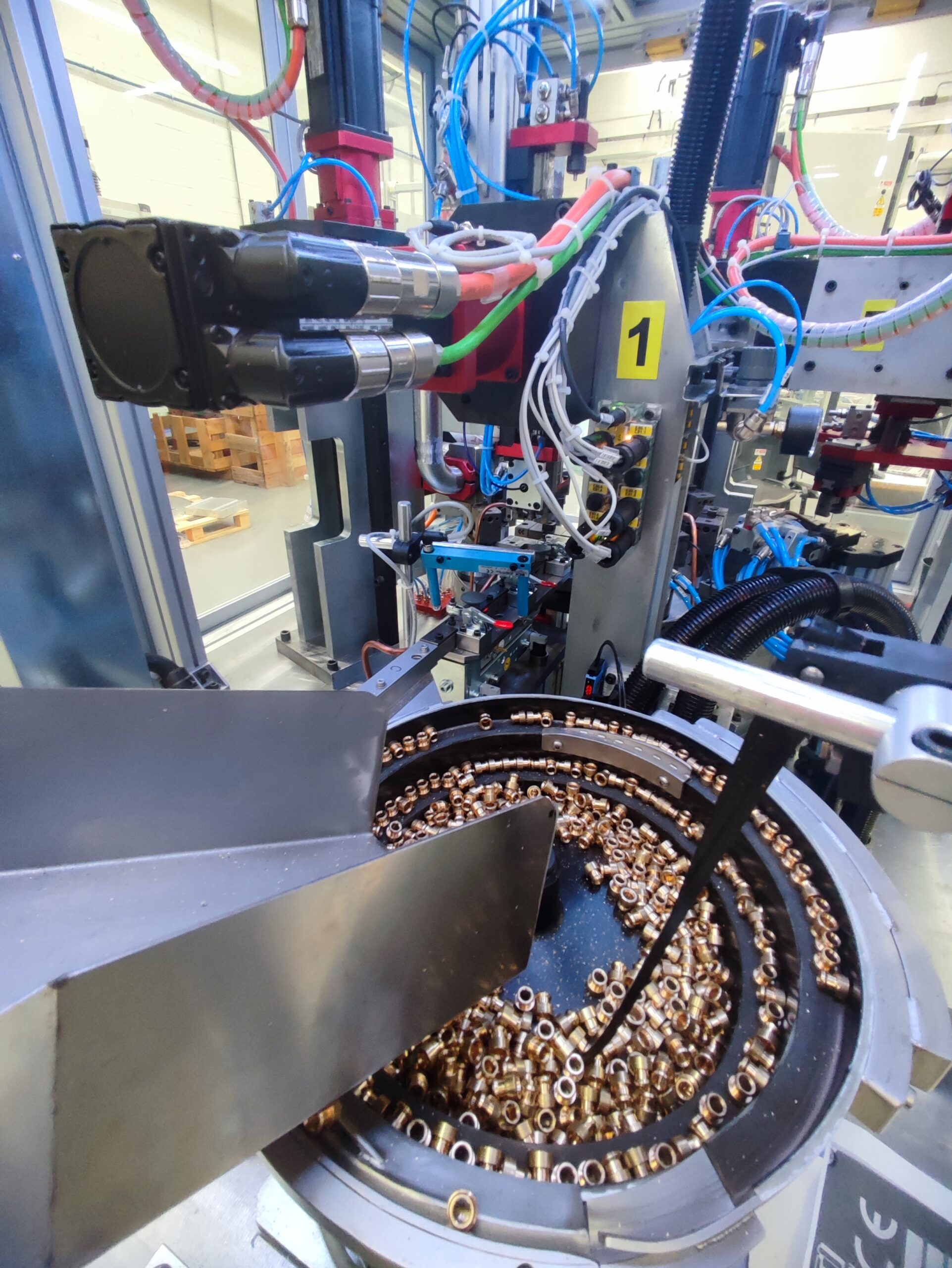

Tutti i componenti sono alimentati automaticamente tramite vibratori circolari e rettilinei completi di tramogge in sospensione per dosare e aumentare la capacità di carico.
Tutte le pinze sono controllate elettronicamente tramite trasduttori lineari.

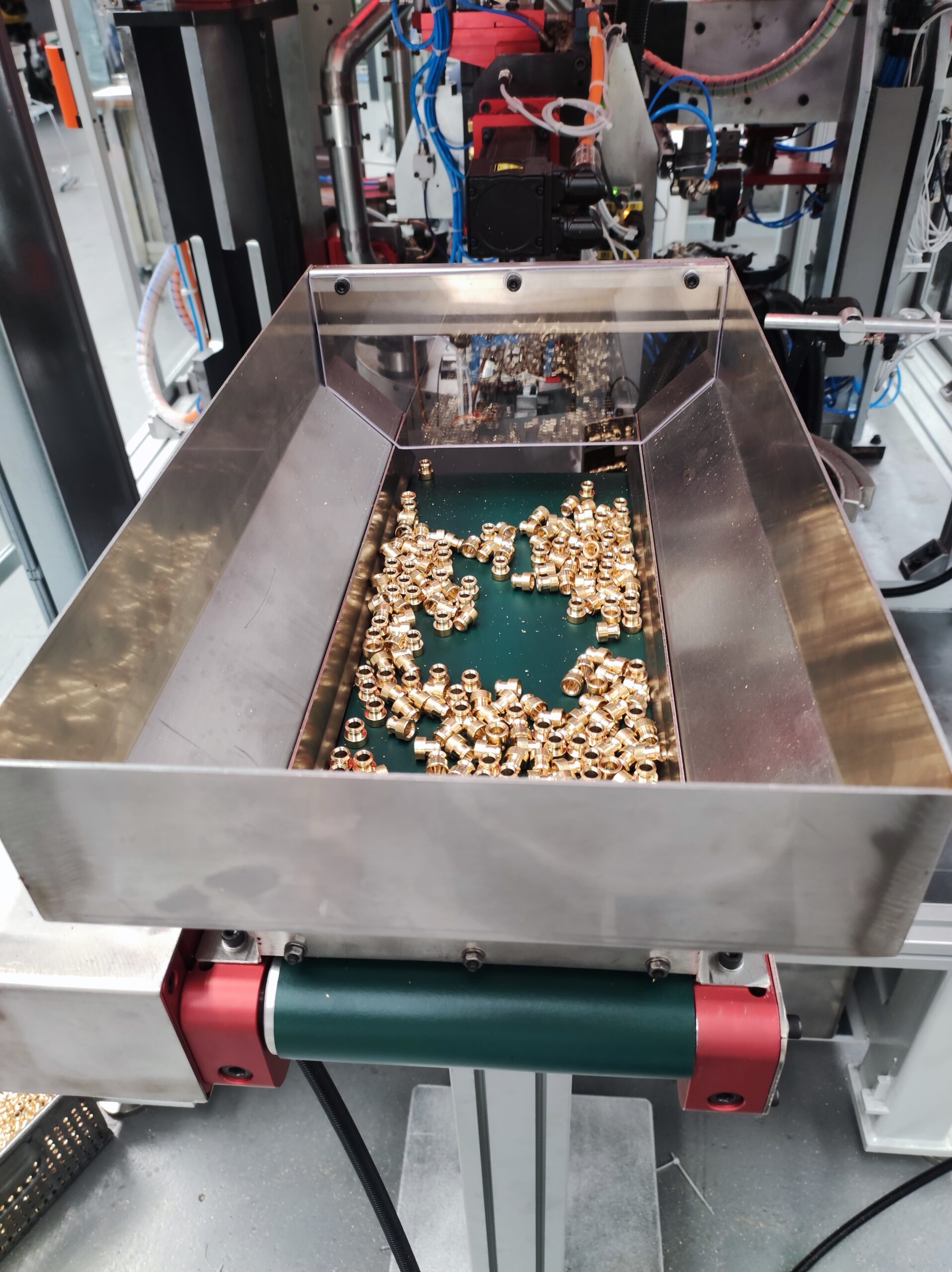

Lo scarico è automatico con selezione buoni e discriminazione della tipologia di scarti.
Componenti
- Particolari in ottone
Ciclo di lavoro/Caratteristiche principali

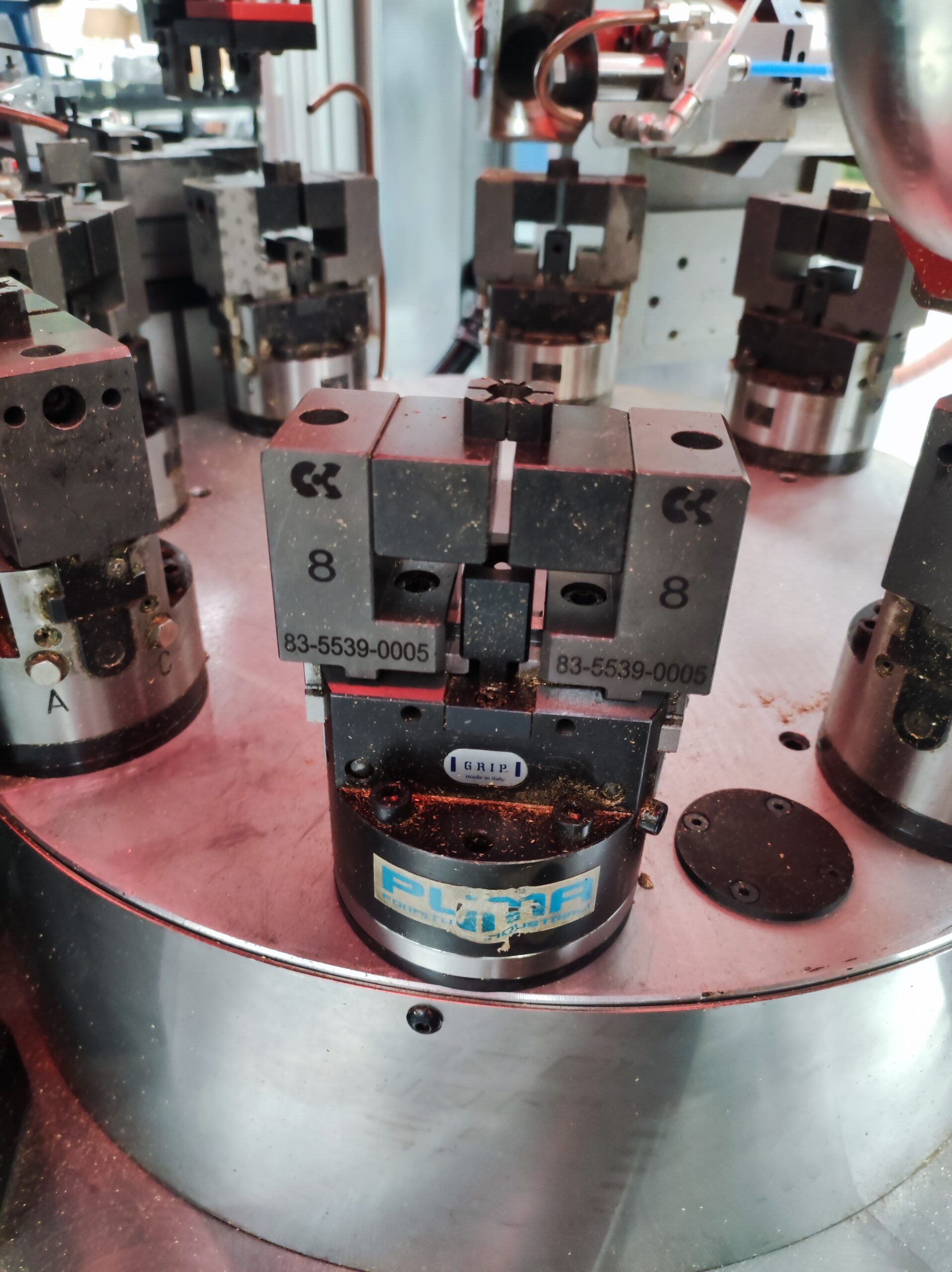

Tavola CNC a 6 divisioni con n.6 morse pneumatiche complete di morsetti
- Staz.1 Alimentazione tramite vibratore circolare e rettilineo del particolare in ottone e carico con manipolatore a movimento orizzontale e verticale pneumatico su posaggio.
- Staz.2 Stazione 1° taglio
- Staz.3 Libera
- Staz.4 Stazione 2° taglio
- Staz.5 Stazione 3° taglio
- Staz.6 Scarico tramite manipolatore a movimento orizzontale e verticale pneumatico del particolare lavorato su unità di sbavatura interna e successivo scarico contemporaneo su scivolo con selezione buoni e scarti.
Download documentazione
Accedi all’area utente oppure registrati cliccando qui per poter scaricare la scheda PDF completa.
C00324 - Macchina ELETTRICA per la lavorazione particolari in ottone
