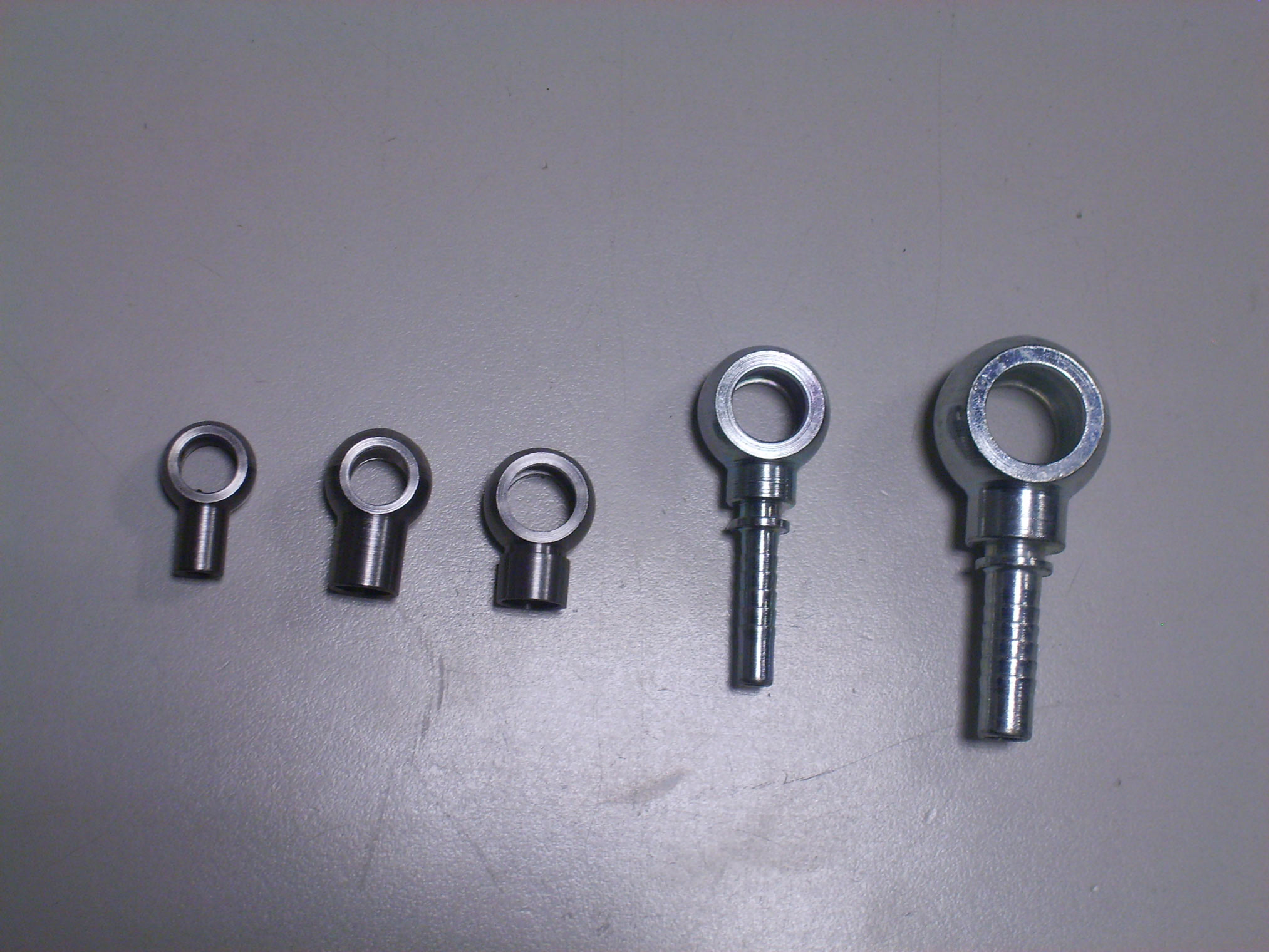

La macchina esegue il collaudo degli snodi sferici di diverso diametro con carico automatico tramite vibratore.

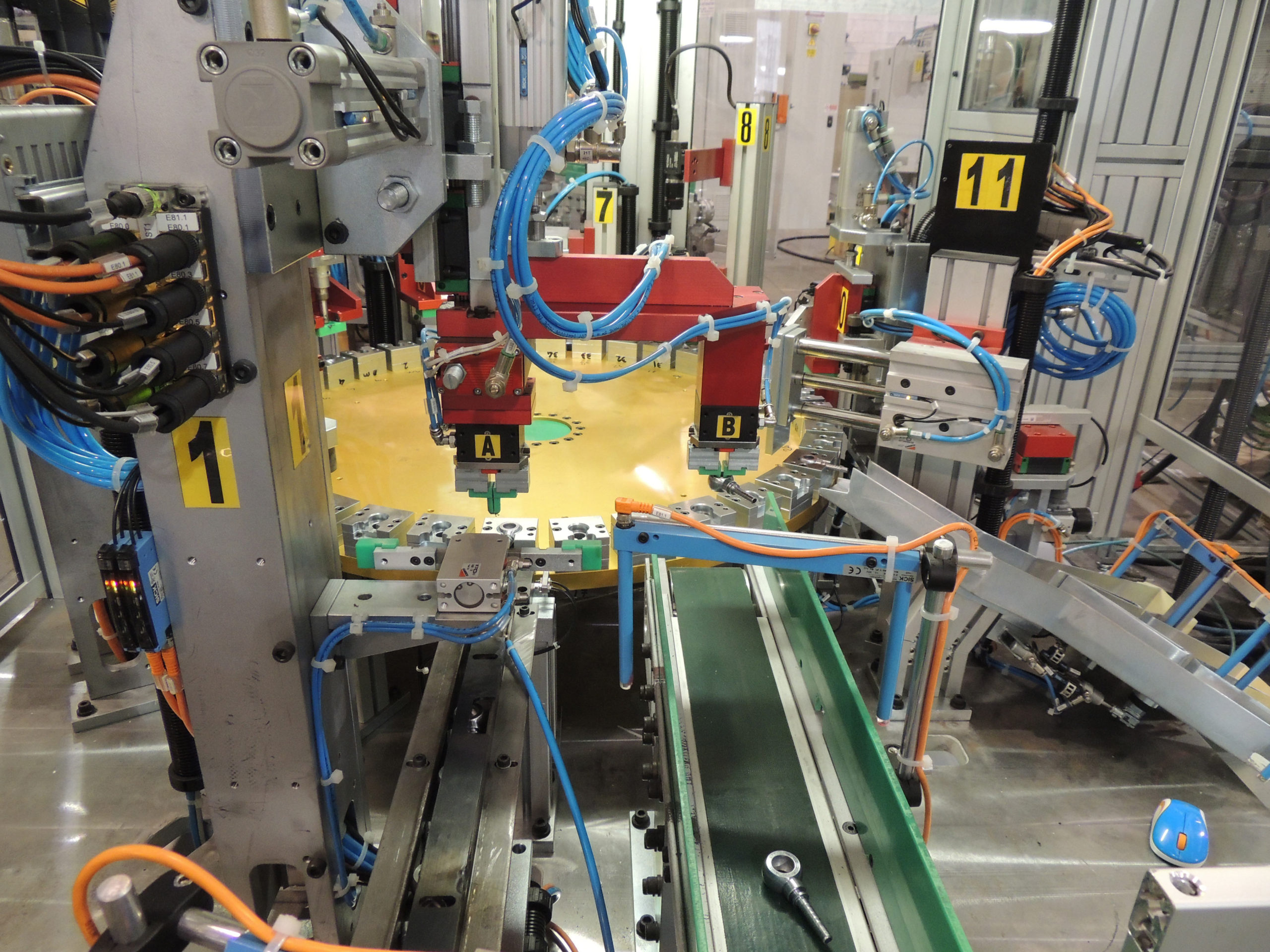

È costituita da un basamento, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen e da un disco rotante esterno completo di posaggi per il posizionamento dei pezzi.
La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.

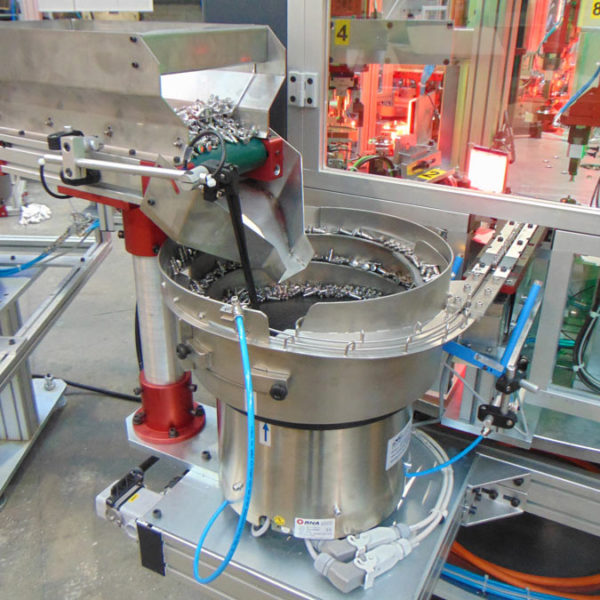

Tutti i componenti sono alimentati automaticamente tramite vibratori circolari e rettilinei, i quali possono essere integrati con tramogge di nostra produzione.
Tutte le fasi di collaudo dispongono di sistemi di visione tramite telecamera per il controllo di tre diversi tipi di snodi senza alcun tipo di attrezzamento.
Lo scarico è automatico con selezione buoni e discriminazione della tipologia di scarti.
Ciclo di lavoro/Caratteristiche principali
Tavola CNC a 12 divisioni con n.12 posaggi per snodo sferico
- Pos.1 Alimentazione automatica tramite vibratore circolare e rettilineo con carico snodo sferico (1) su posaggio su tavola rotante
- Pos.2 Controllo presenza pezzo in tavola tramite tastatore

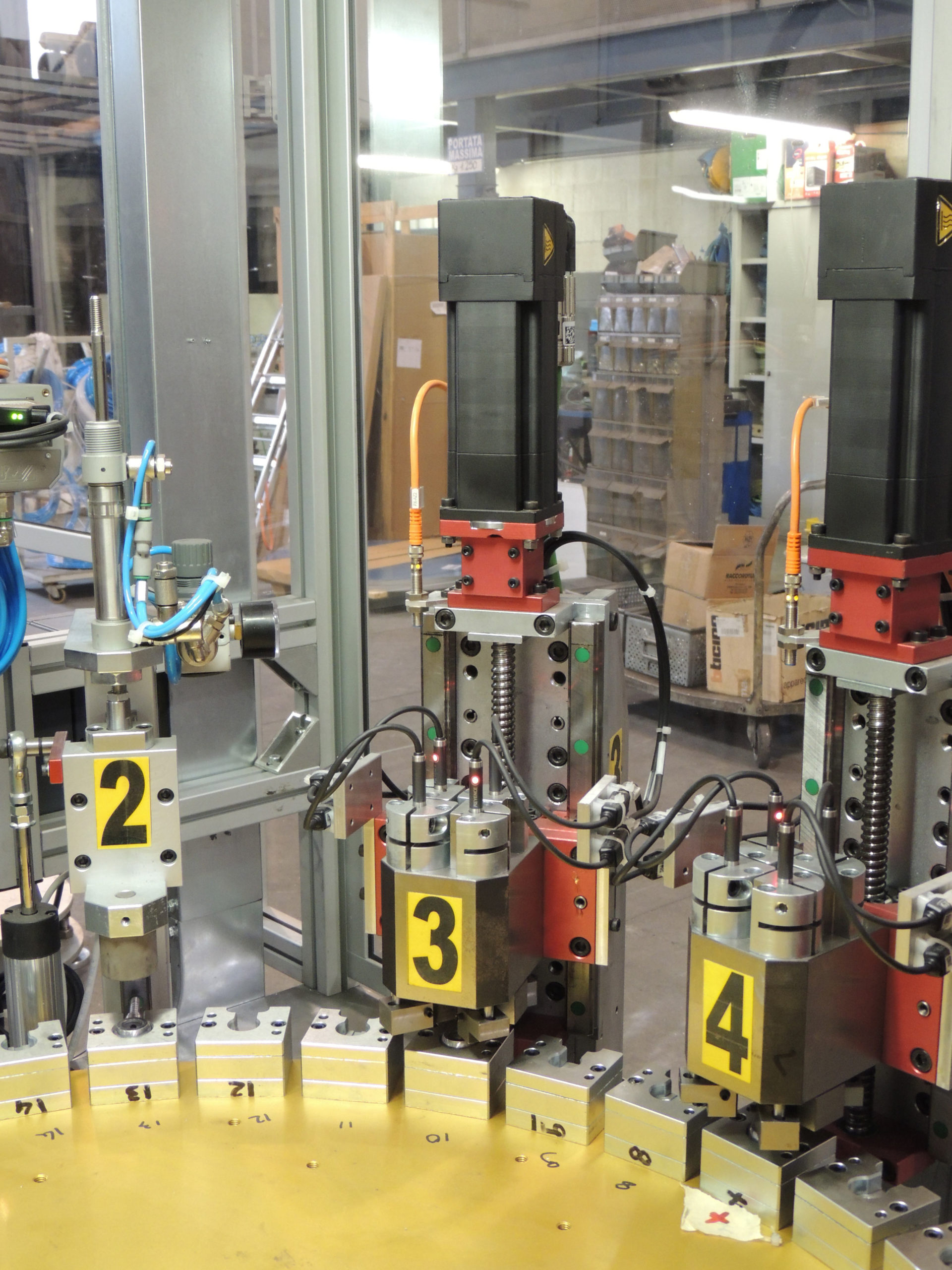

- Pos.3 Controllo altezza snodo sferico con n.4 strumenti con risoluzione millesimale con righe ottiche per controllo planarità e parallelismo
- Pos.4 Controllo altezza snodo sferico con n.4 strumenti con risoluzione millesimale con righe ottiche per controllo planarità e parallelismo

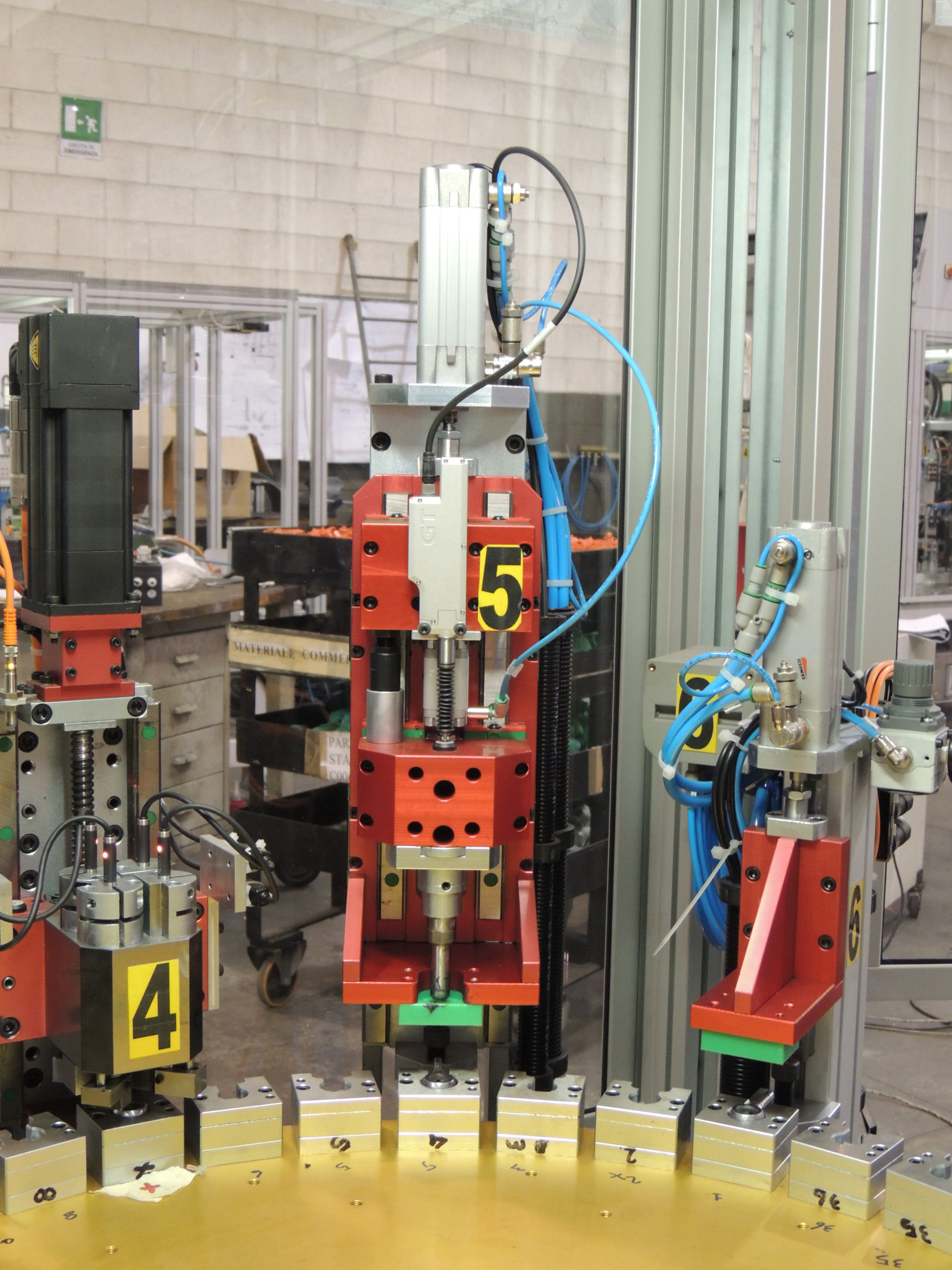

- Pos.5 Controllo dimensionale foro superiore con tampone passa/non passa e controllo lunghezza con risoluzione millesimale con righe ottiche
- Pos.6 Libera
- Pos.7 Controllo dimensionale foro inferiore con tampone passa/non passa con risoluzione millesimale con righe ottiche
- Pos.8 Controllo dimensionale foro laterale con tampone passa/non passa con risoluzione millesimale con righe ottiche

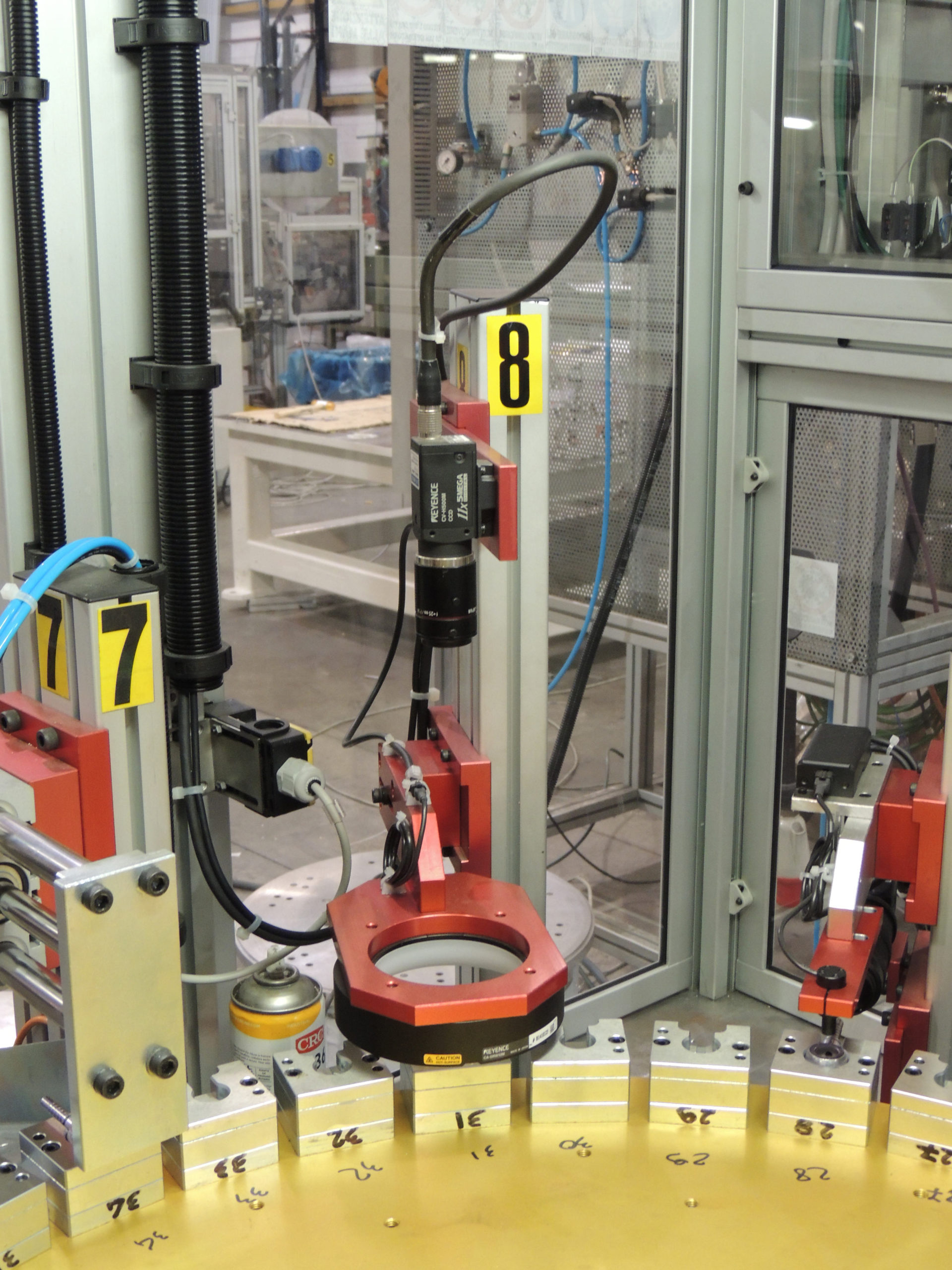

- Pos.9 Controllo forma geometrica snodi tramite sistema di visione a telecamera
- Pos.10 Controllo presenza bave su snodi tramite sistema di visione a telecamera
- Pos.11 Libera
- Pos.12 Gruppo di scarico su nastrino con selezione buoni/scarti
