La macchina esegue il collaudo di rubinetto da giardino con carico manuale dei componenti.
I due modelli di riferimento sono per rubinetto diritto con maniglia o per rubinetto curvo con leva.

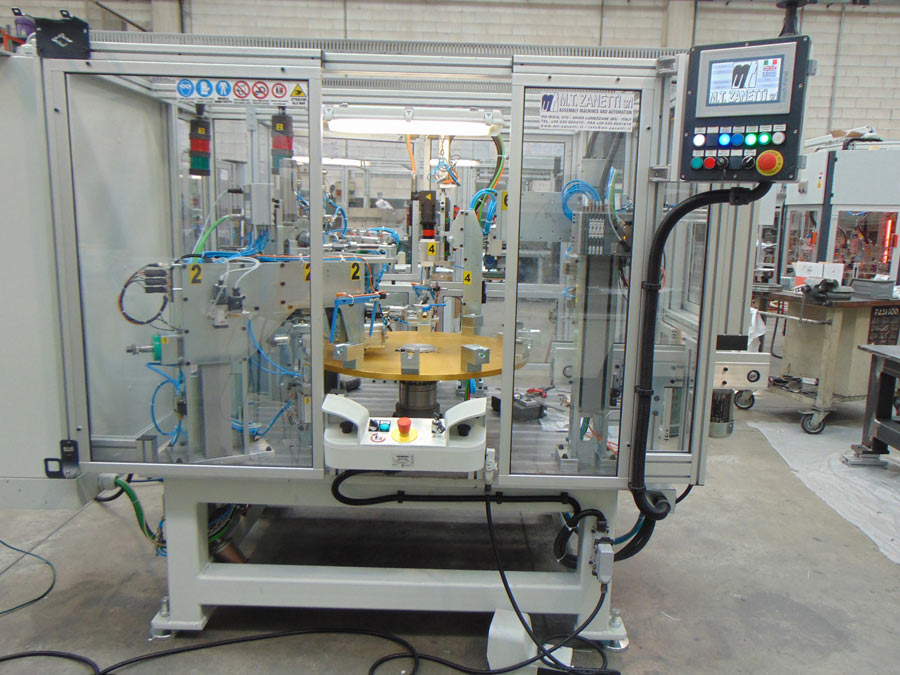

La macchina è costituita da un basamento, da una tavola rotante servo controllata a CN programmabile elettronicamente
tramite pannello di comando Touch Screen e da un disco rotante completo di posaggi per il posizionamento dei pezzi.
La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina
automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i
requisiti imposti dal progetto Smart Factory e Impresa 4.0.
Tutti i componenti sono caricati manualmente da un operatore.
Il test di tenuta avviene in due fasi, in caso di collaudo positivo viene montato la vite. Lo scarico è automatico con selezione buoni e discriminazione della tipologia di scarti.

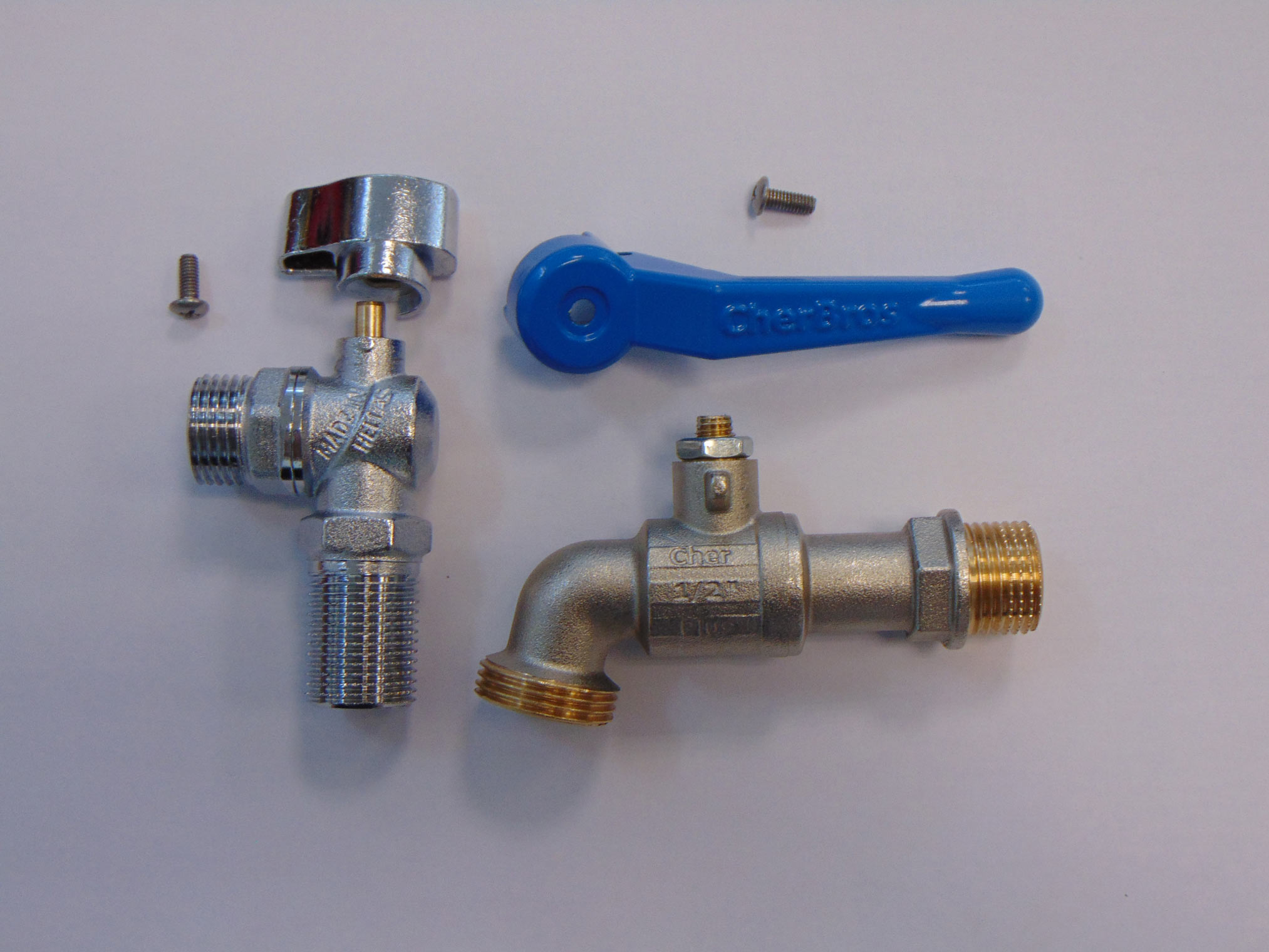

Componenti
- Corpo rubinetto
- Maniglia / Leva
- Vite
Ciclo di lavoro/Caratteristiche principali
Tavola CNC a 6 divisioni con n.6 posaggi
- Pos.1 Carico manuale tramite operatore del rubinetto/detentore e della maniglia. L’operatore potrà scegliere il tipo di comando da dare alla rotazione tavola con pulsantiera bimanuale o partenza automatica della stessa con un tempo di ciclo prefissato

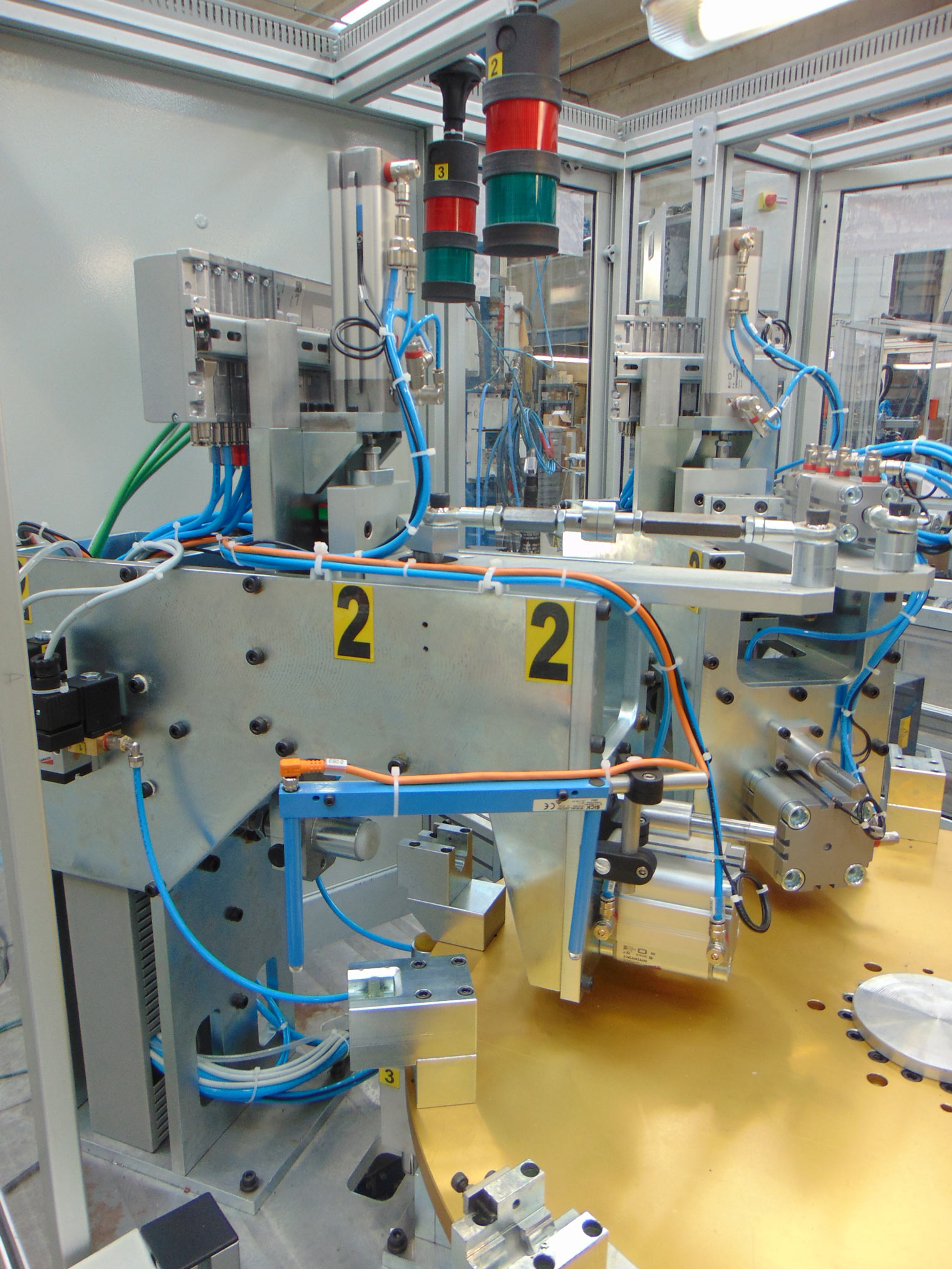

- Pos.2 Piantaggio maniglia e controllo rubinetto/detentore semiaperta. In caso di pezzo scarto è disabilitato il consenso al lavoro di questo pezzo per le stazioni successive con relativa segnalazione scarto consecutivo mediante impostazione della quantità voluta mediante display macchina

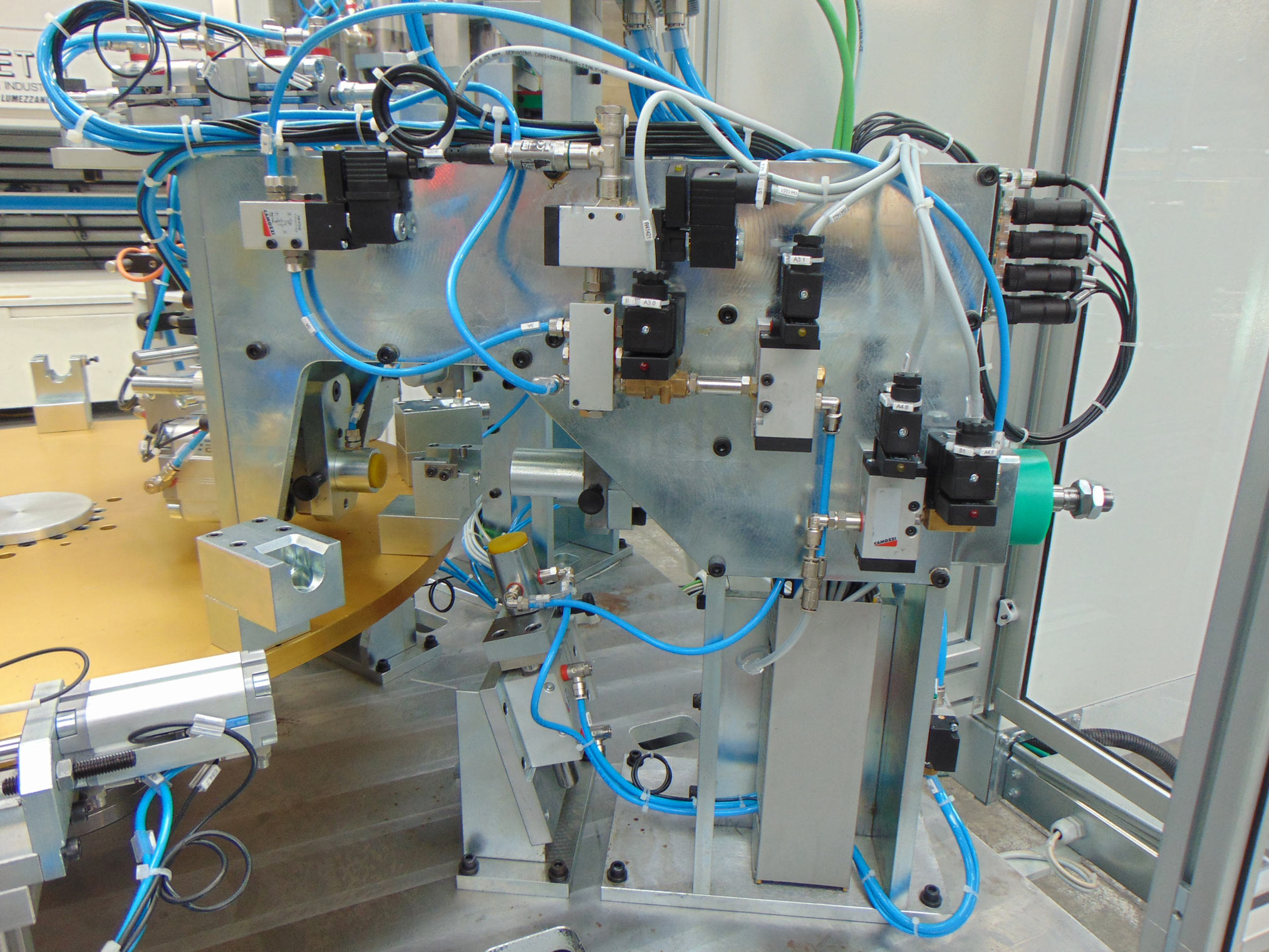

- Pos.3 Stazione di collaudo tenuta corpo con apertura / chiusura valvola e immissione aria
- Pos.4 Libera

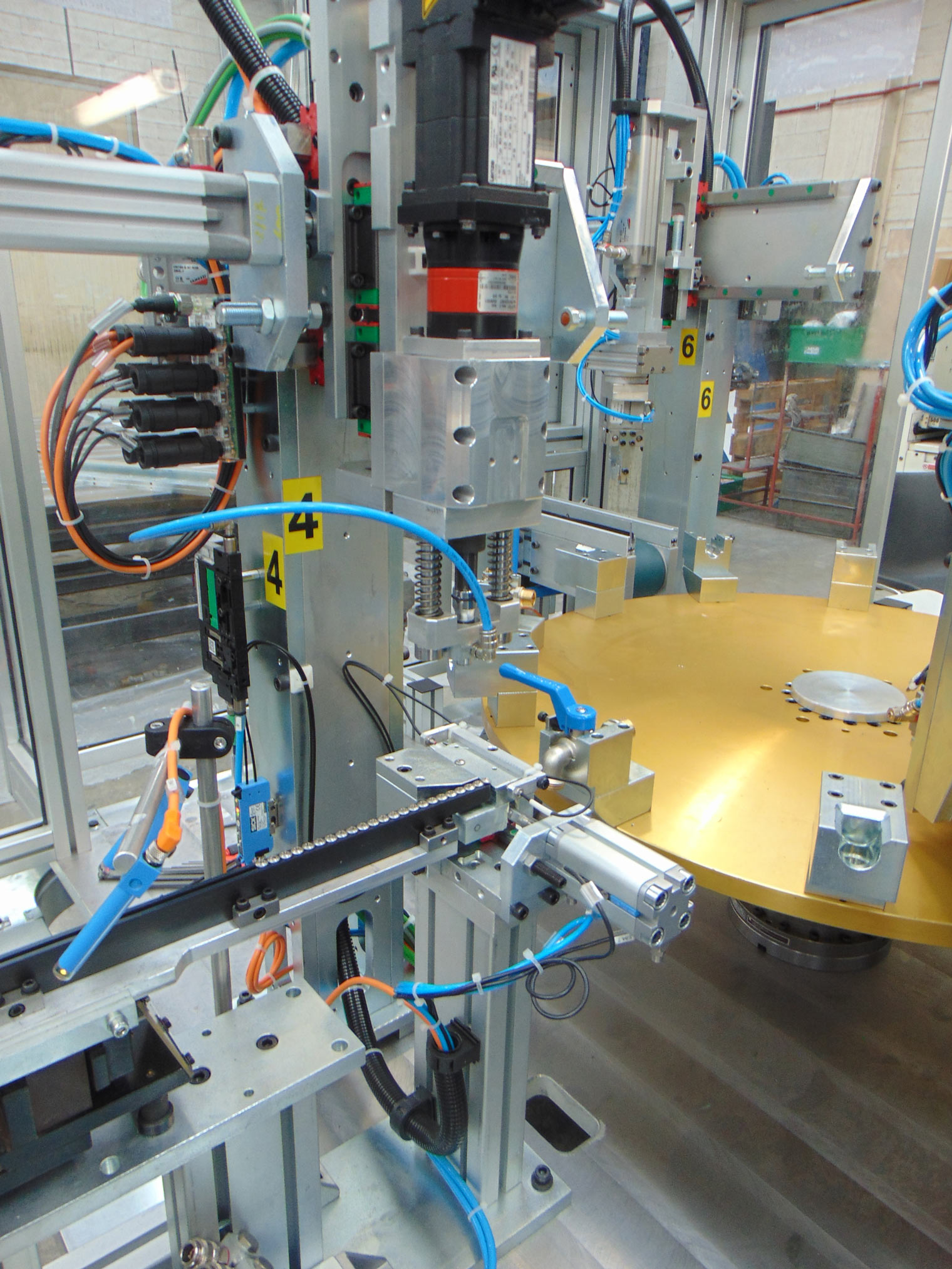

- Pos.5 Stazione di carico automatico vite di bloccaggio maniglia. In caso di pezzo scarto è disabilitato il consenso al lavoro di questo pezzo per le stazioni successive con relativa segnalazione scarto consecutivo mediante impostazione della quantità voluta mediante display macchina
- Pos.6 Stazione di scarico pezzo finito
