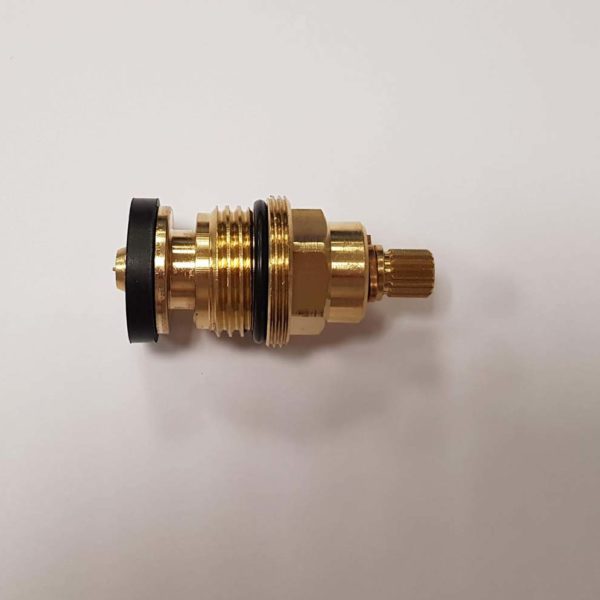

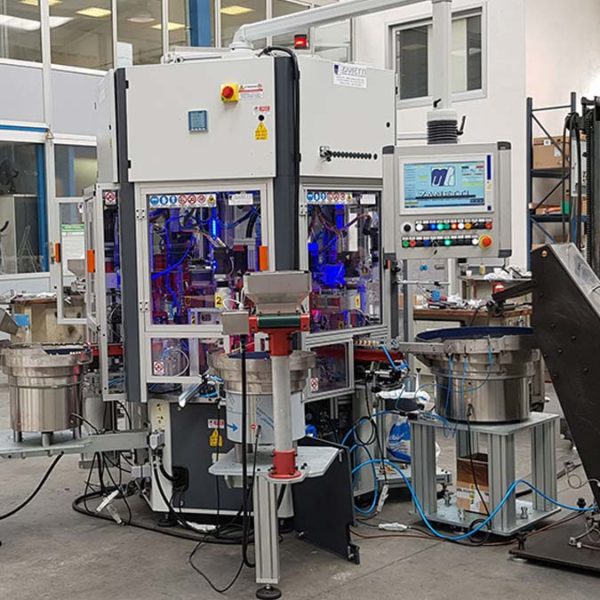

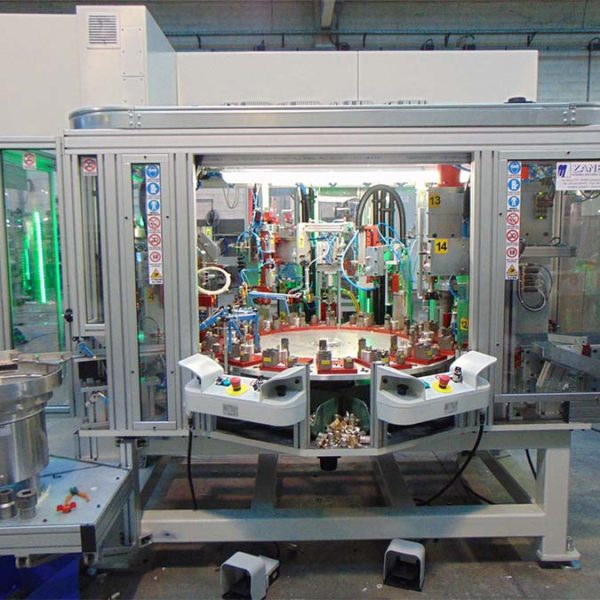

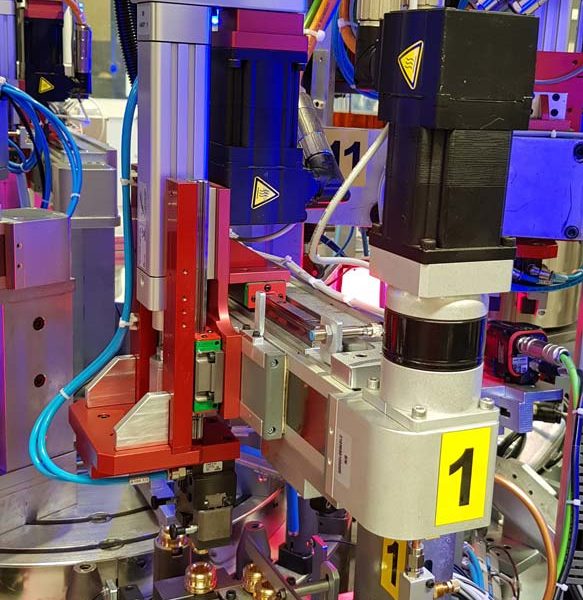

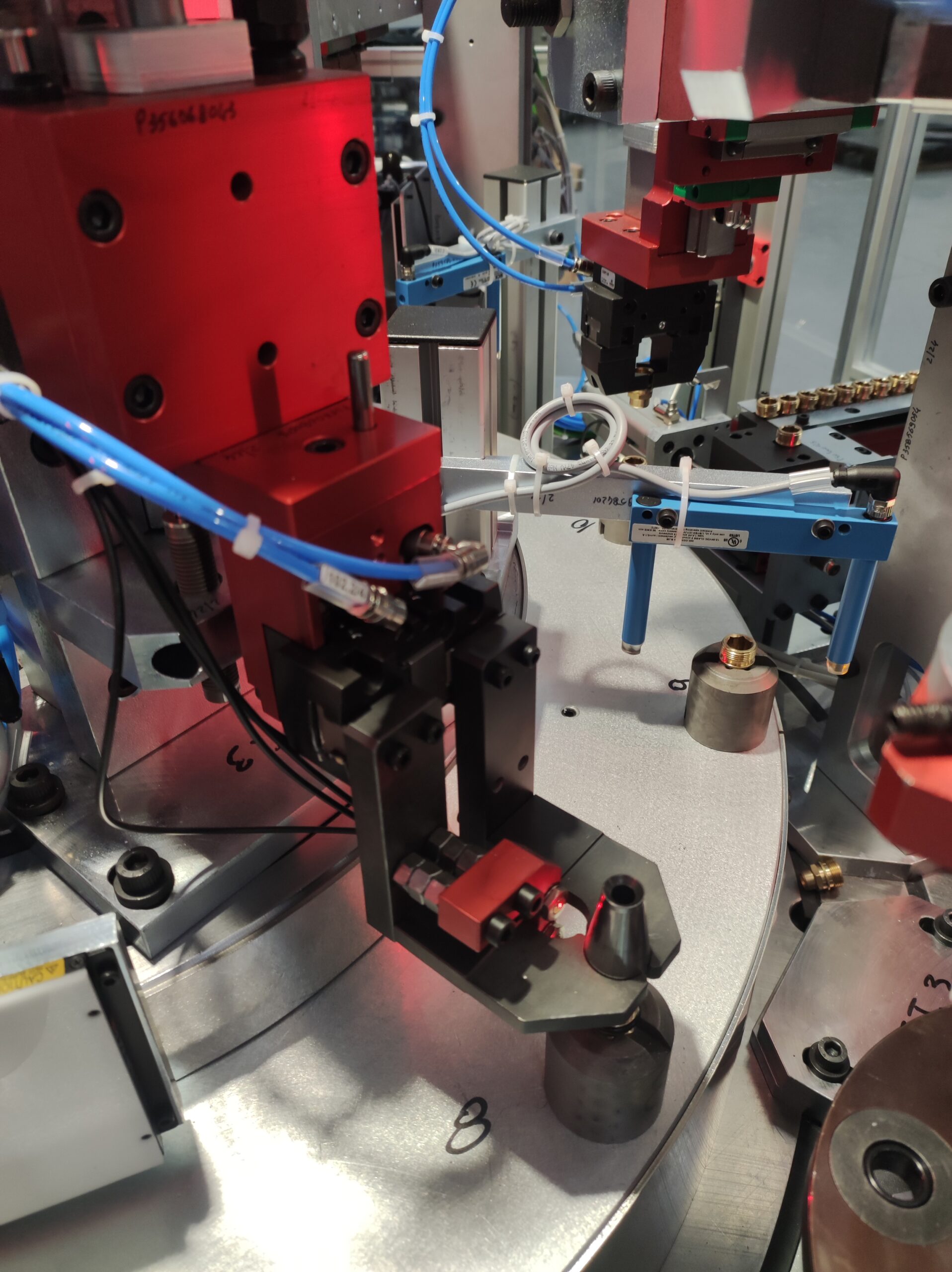

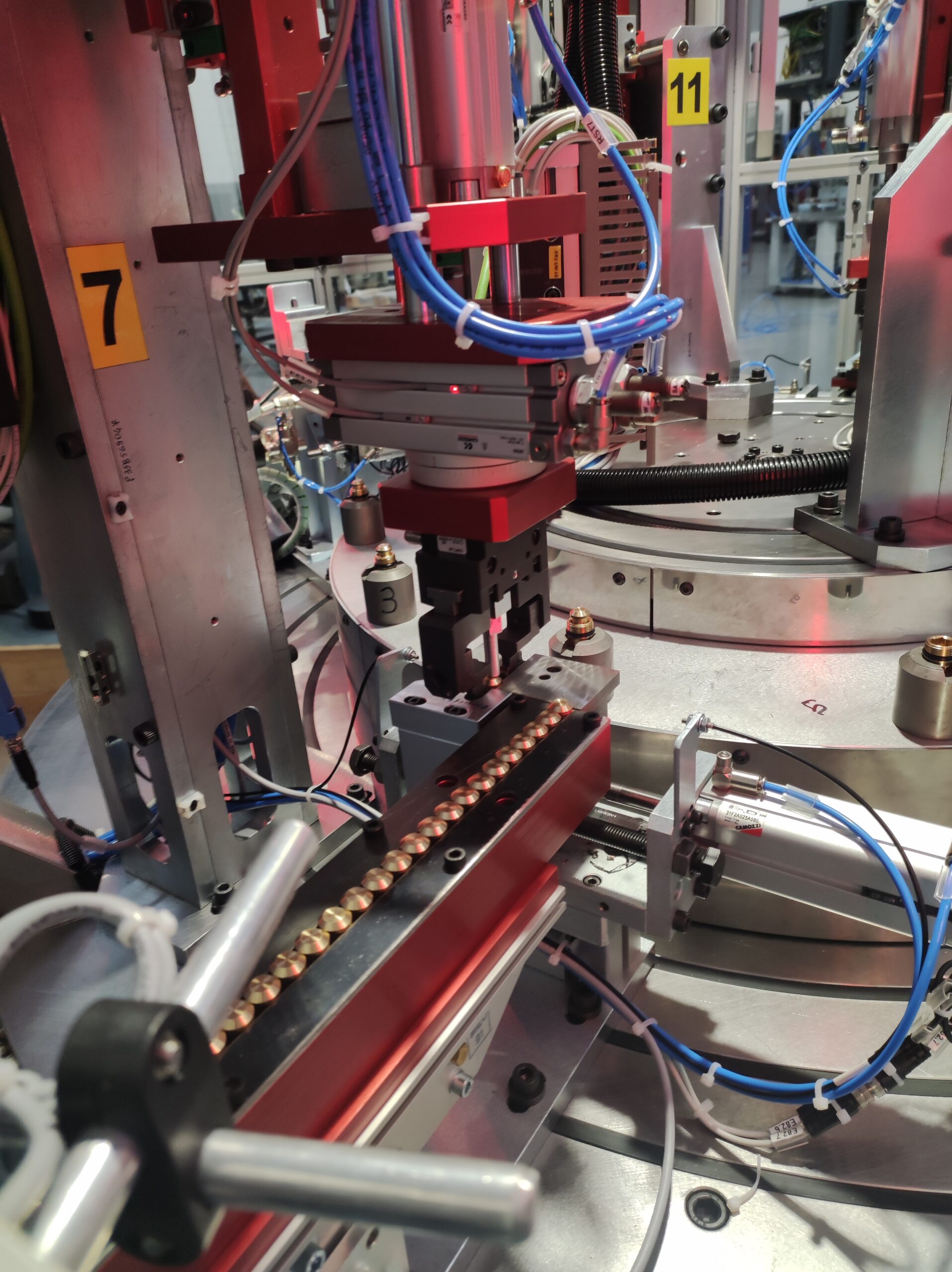

Questa linea, composta da n.2 macchine singole e collegabili tra loro, esegue il montaggio automatico completo del vitone per rubinetteria con una serie di controlli di presenza e di tenuta effettuati durante ogni fase di montaggio.

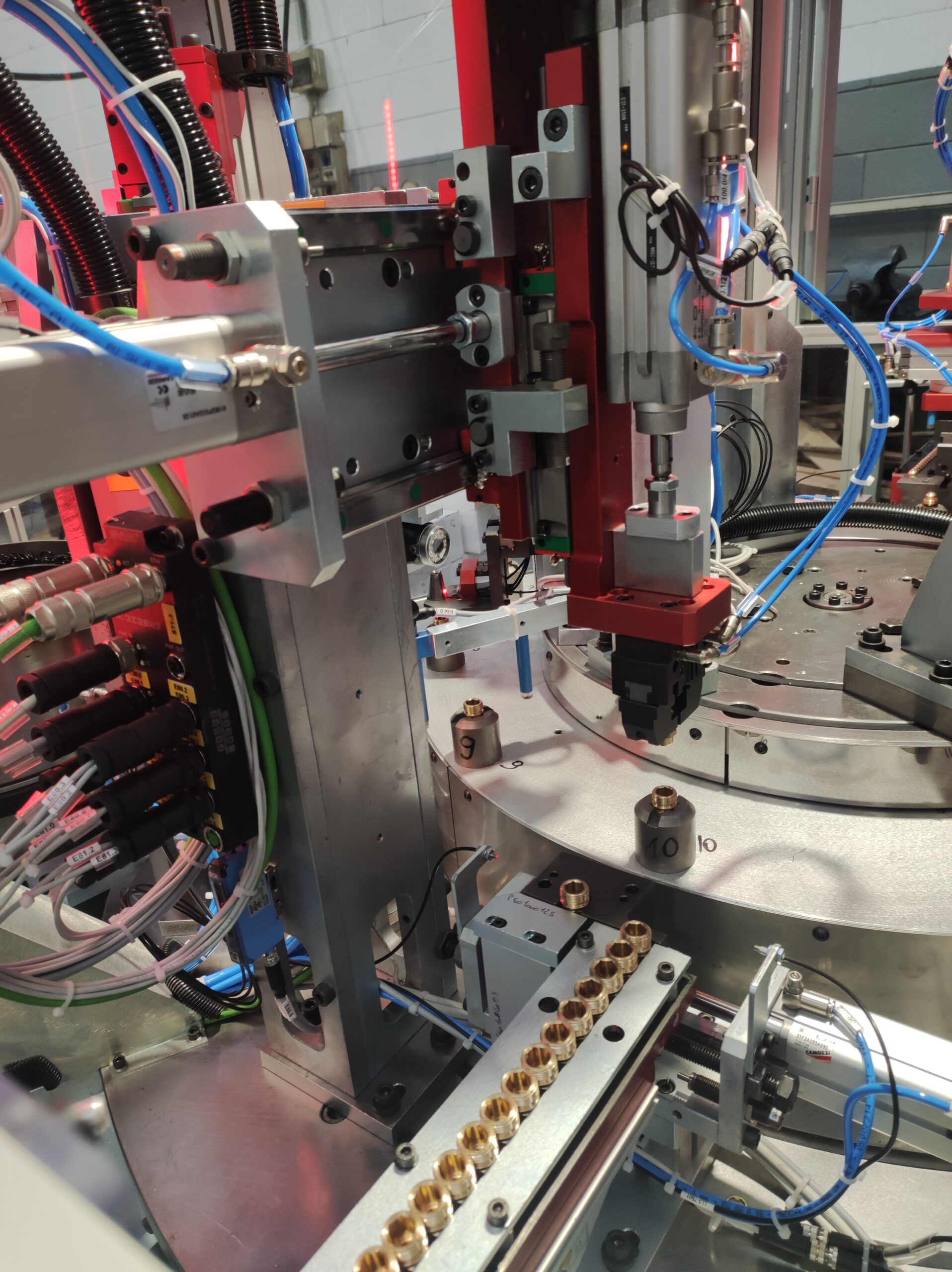

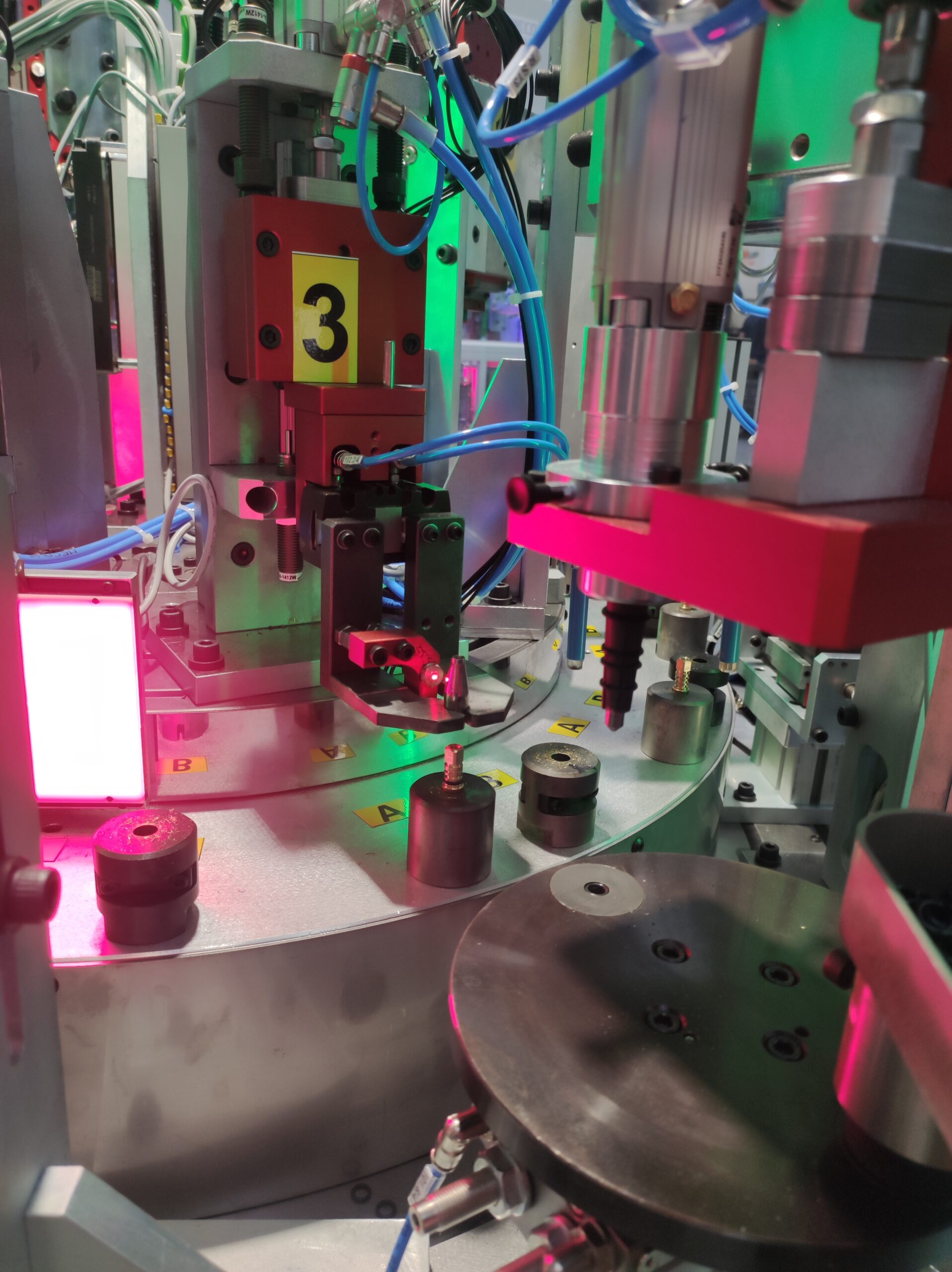

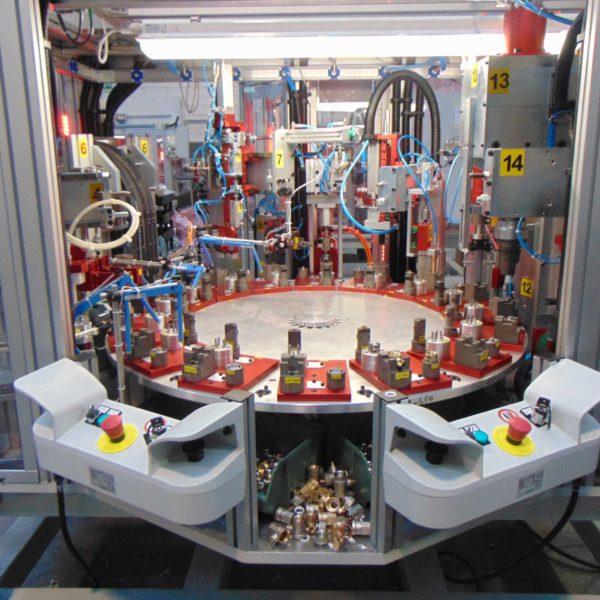

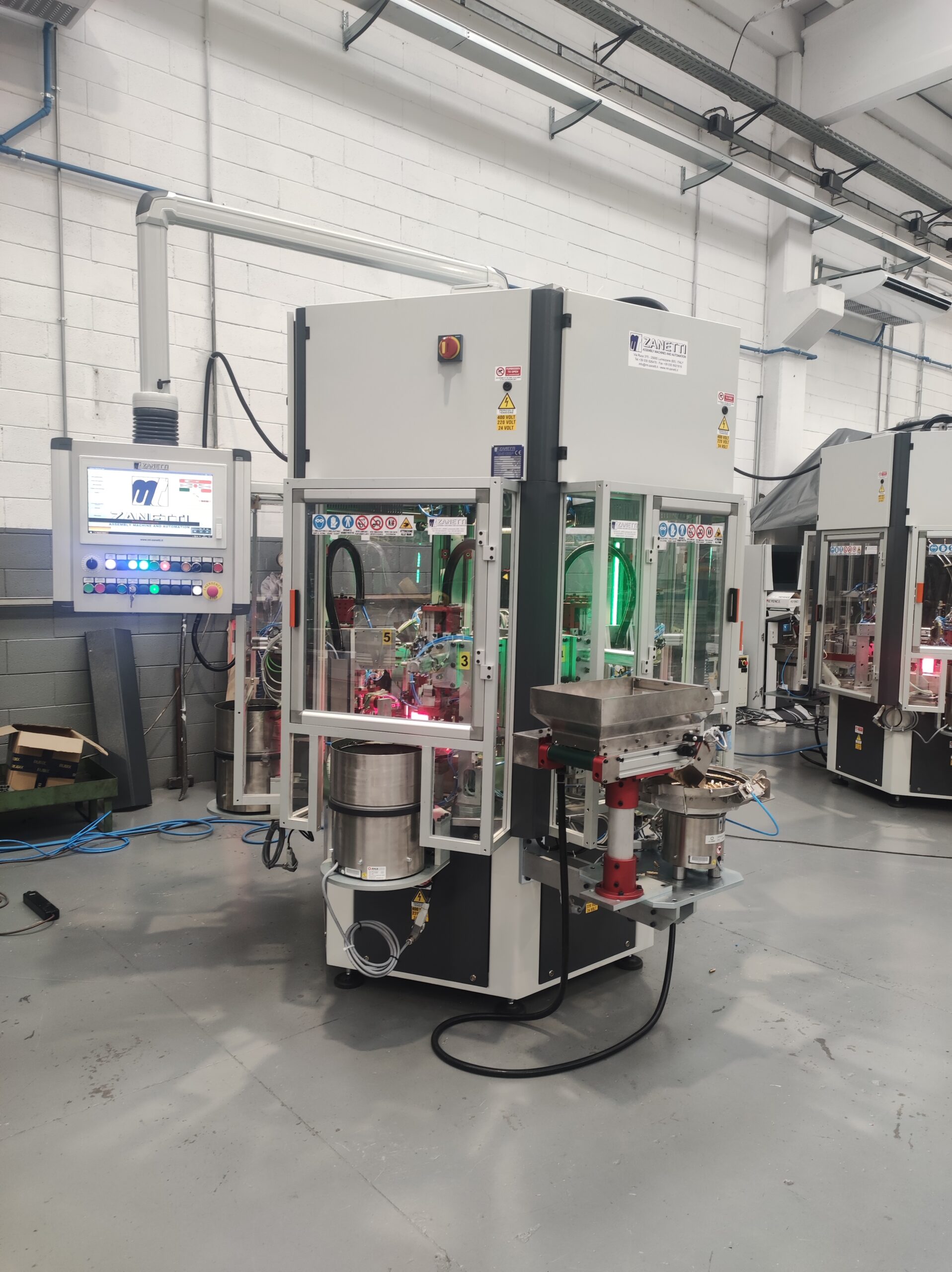

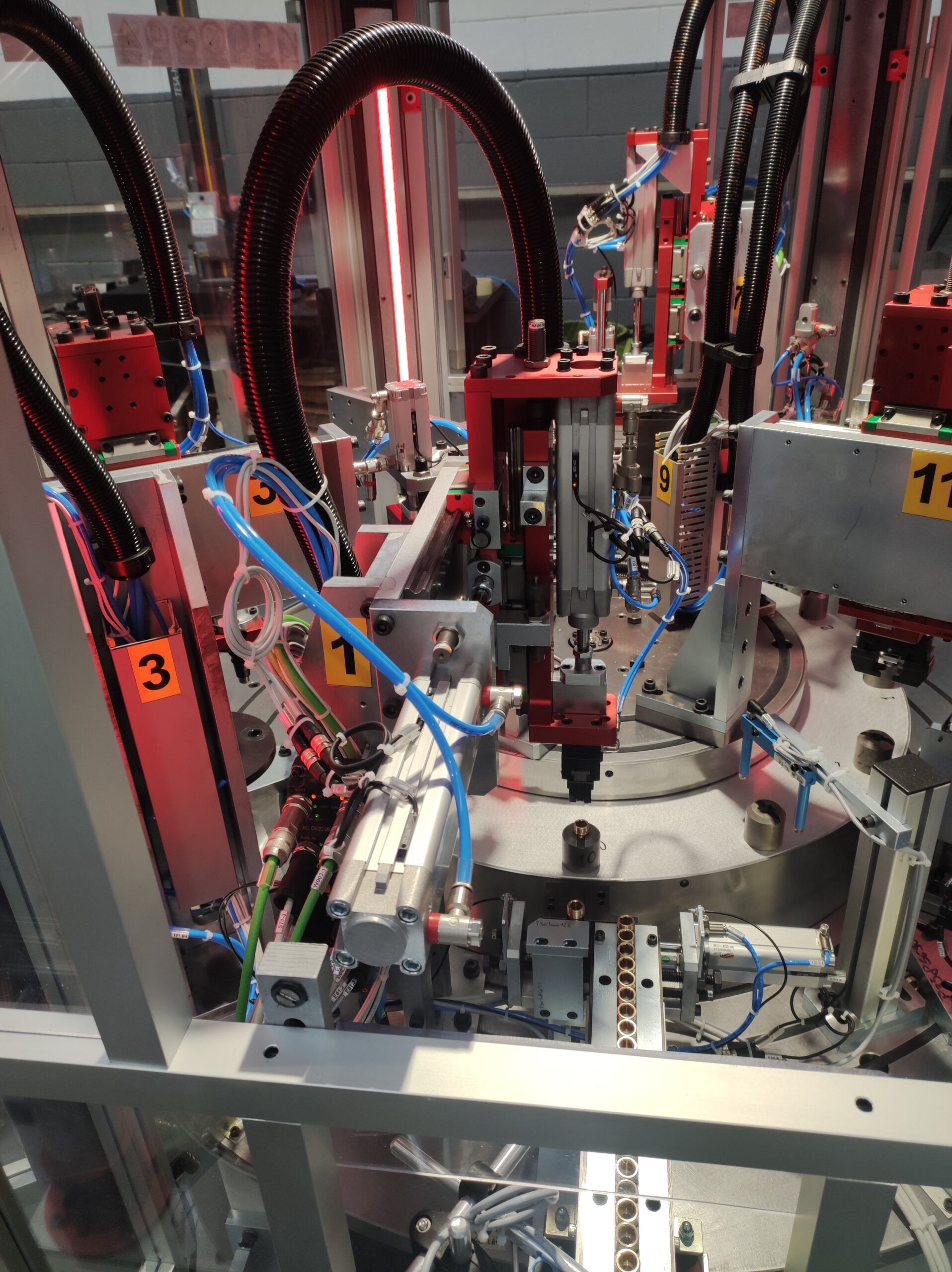

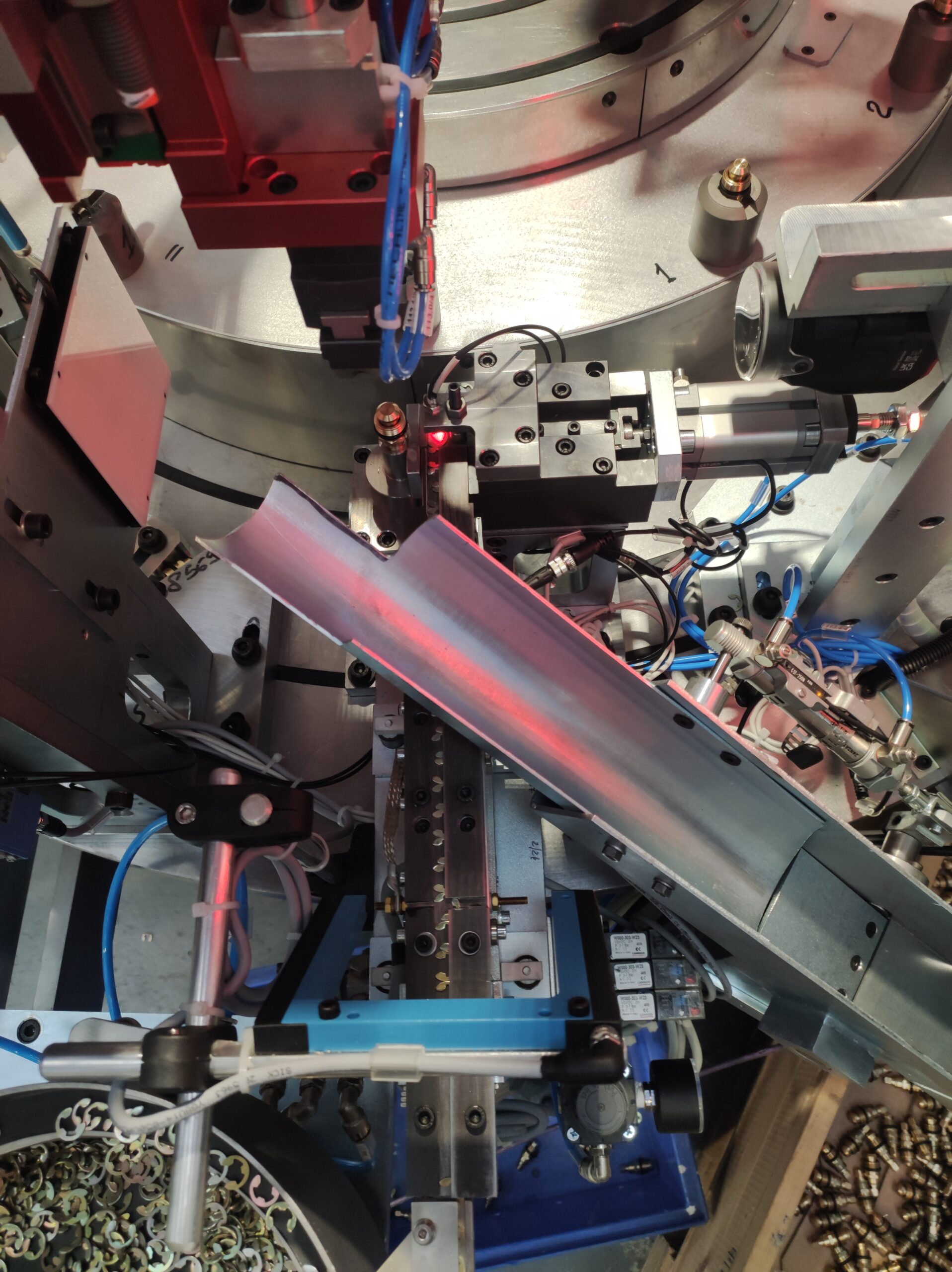

Ogni singola macchina è costituita da un basamento esagonale, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen, da un disco fisso centrale e da un disco rotante esterno completo di posaggi per il posizionamento dei pezzi.

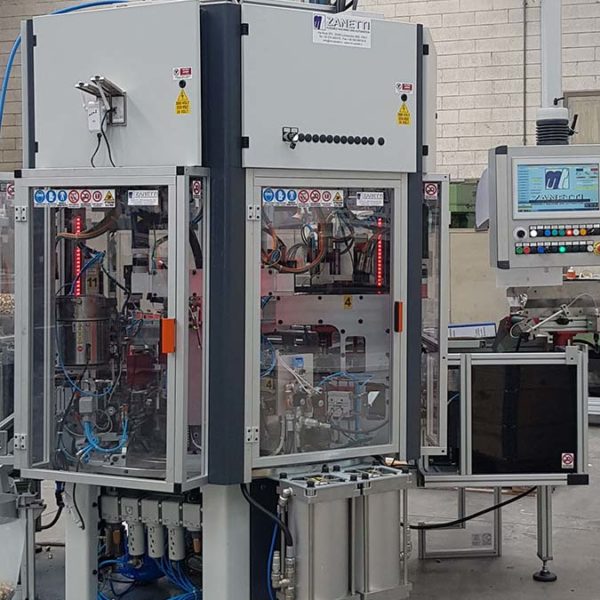

Ogni macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.

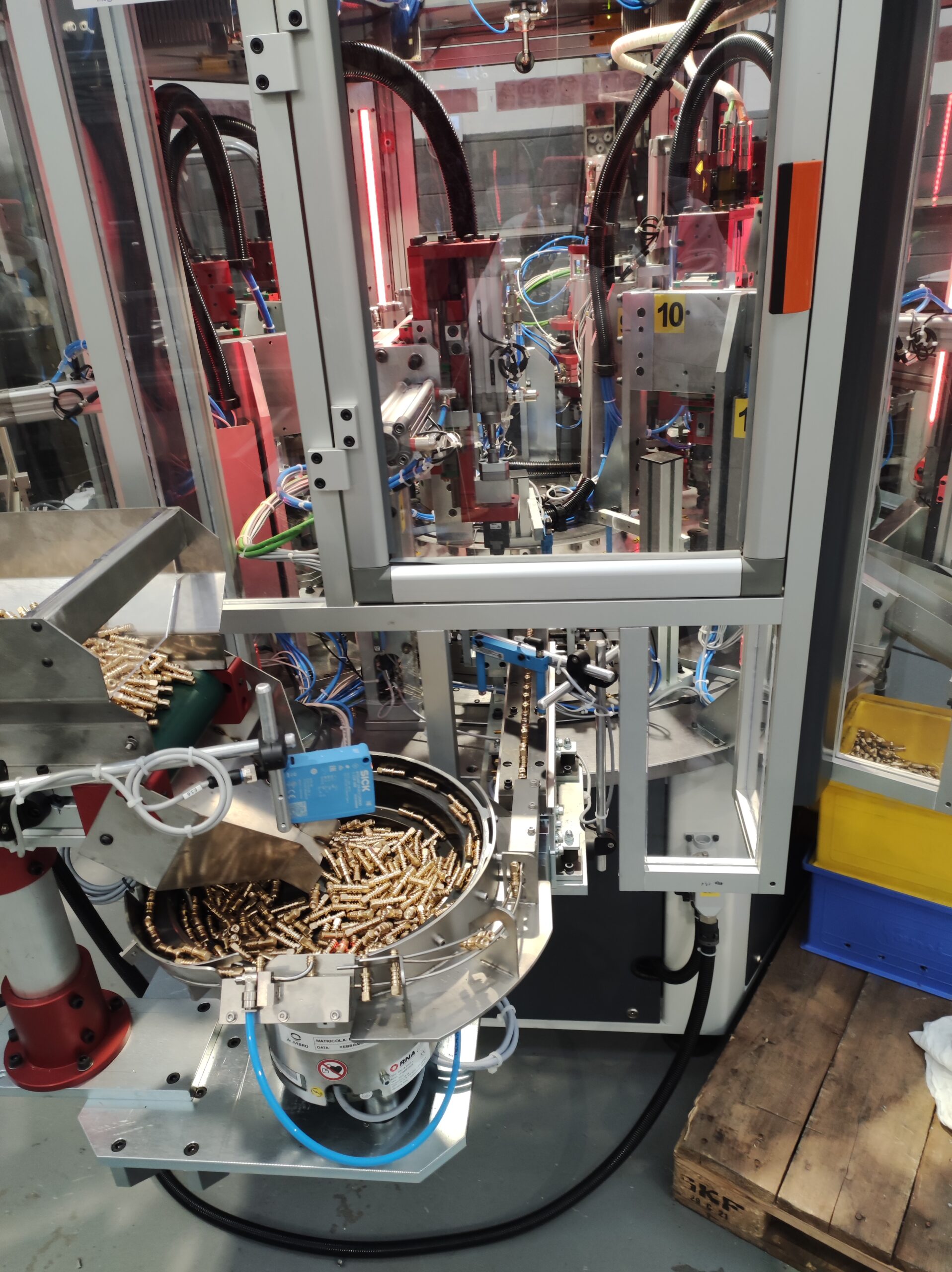

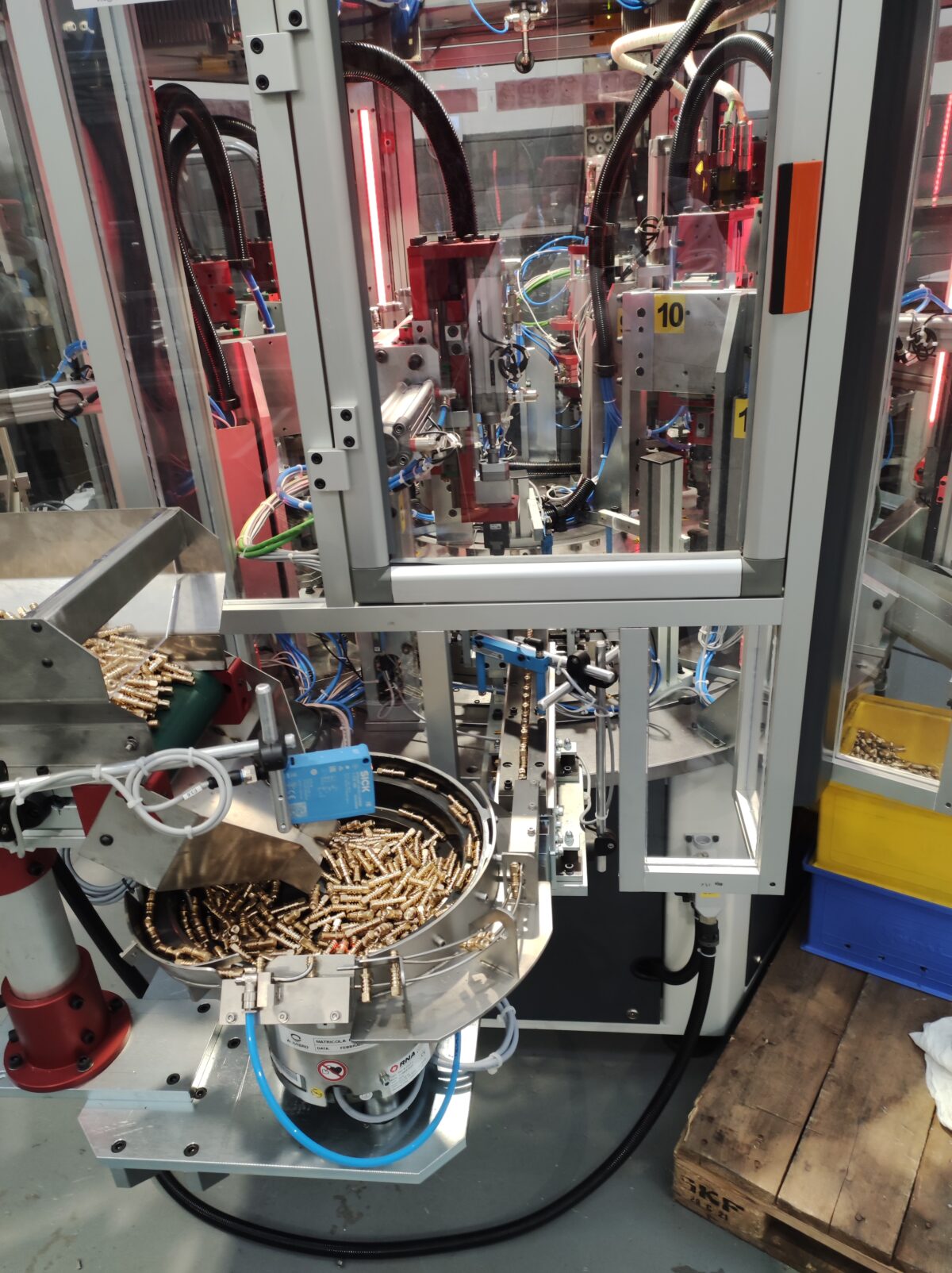

Tutti i componenti sono alimentati automaticamente tramite vibratori circolari e rettilinei completi di tramogge in sospensione per dosare e aumentare la capacità di carico.

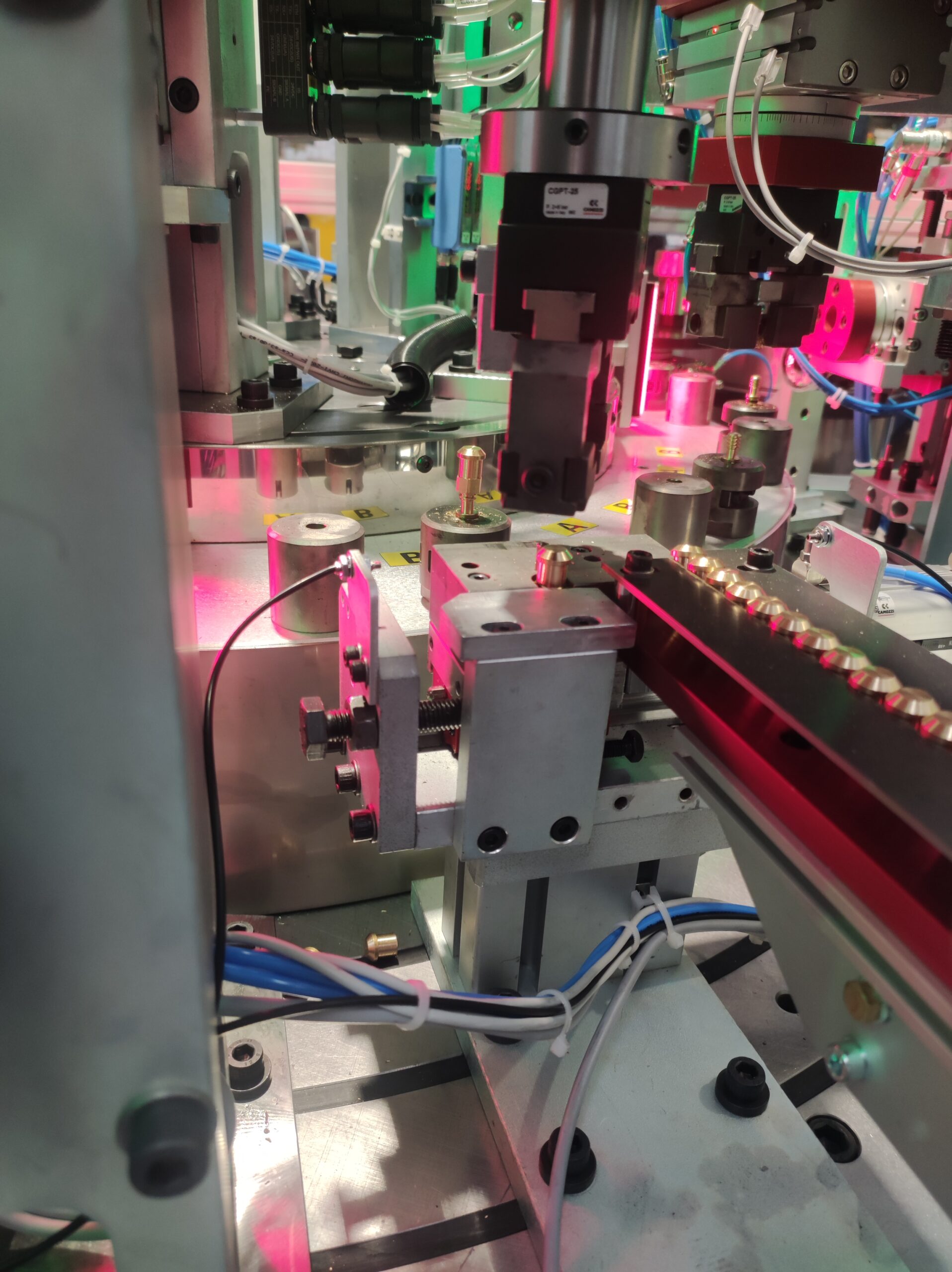

Tutte le fasi di carico/scarico e assemblaggio dispongono di sistemi di visione tramite telecamera per il controllo del corretto montaggio.

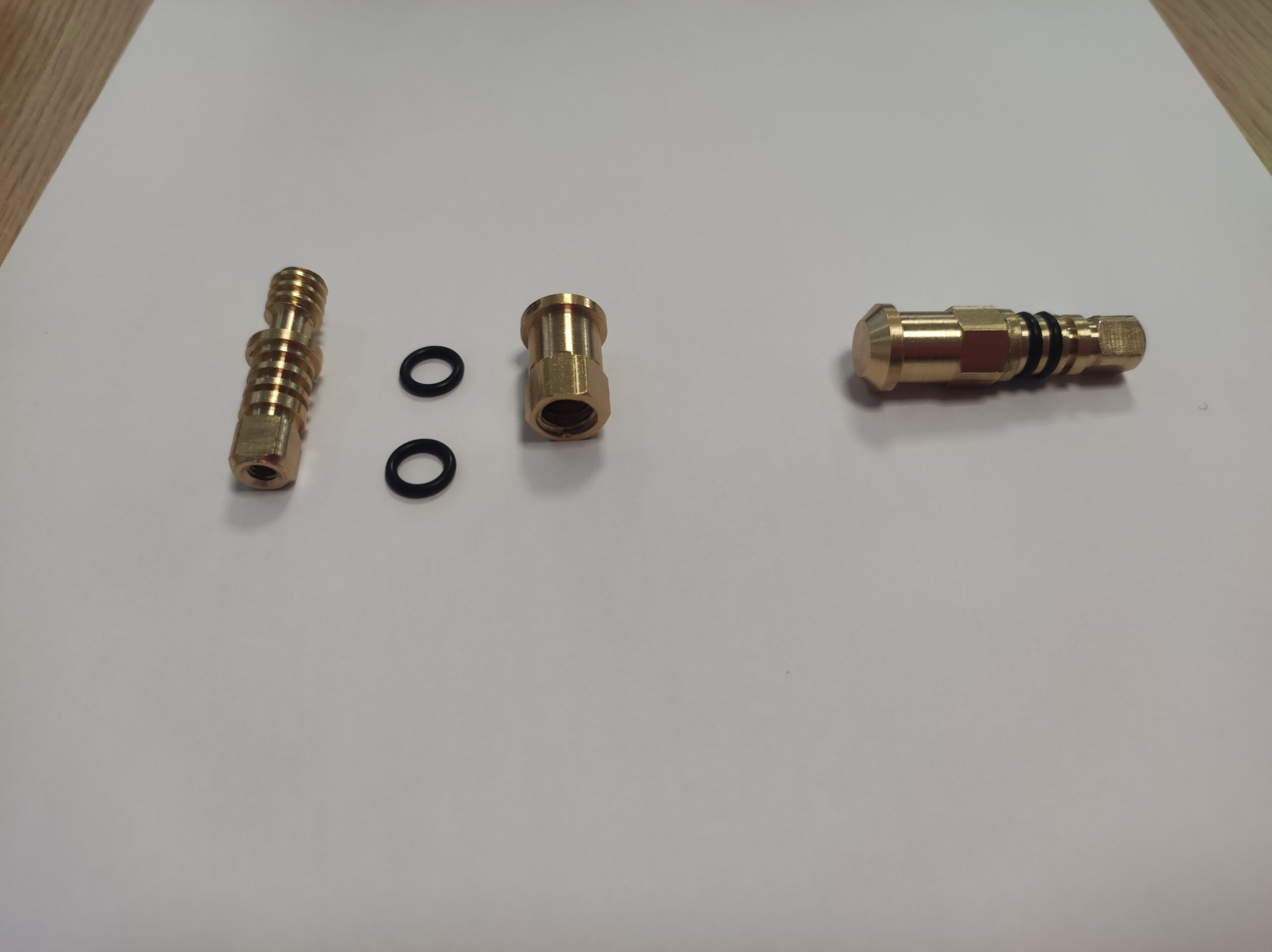

Componenti
Macchina 1
- Astina
- O-ring inferiore
- O-ring superiore
- Valvola

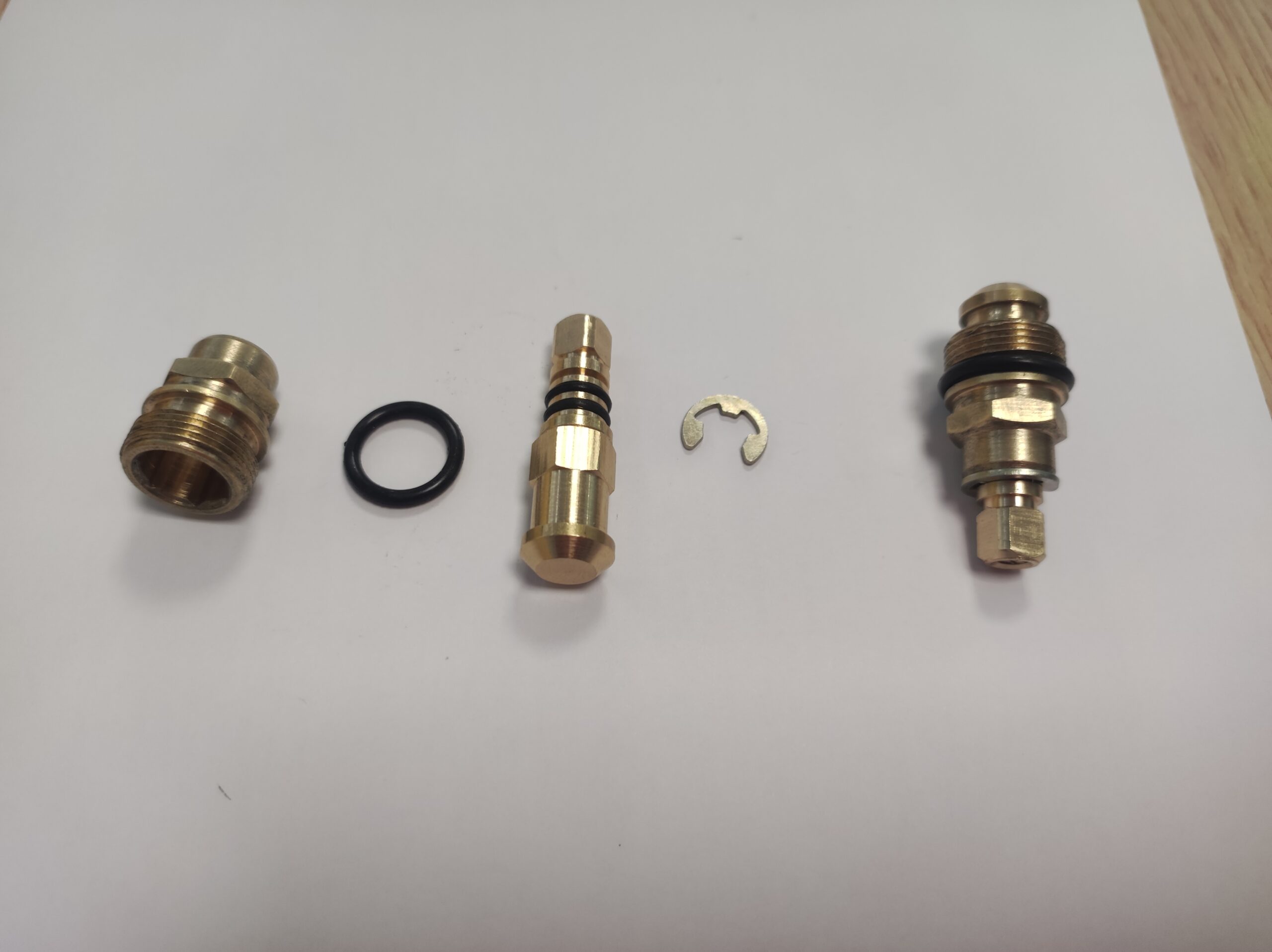

Macchina 2
- Corpo
- O-ring
- Astina completa di valvola
- Seeger
Ciclo di lavoro/Caratteristiche principali
Macchina 1 – Tavola CNC a 12 divisioni con n.12 posaggi

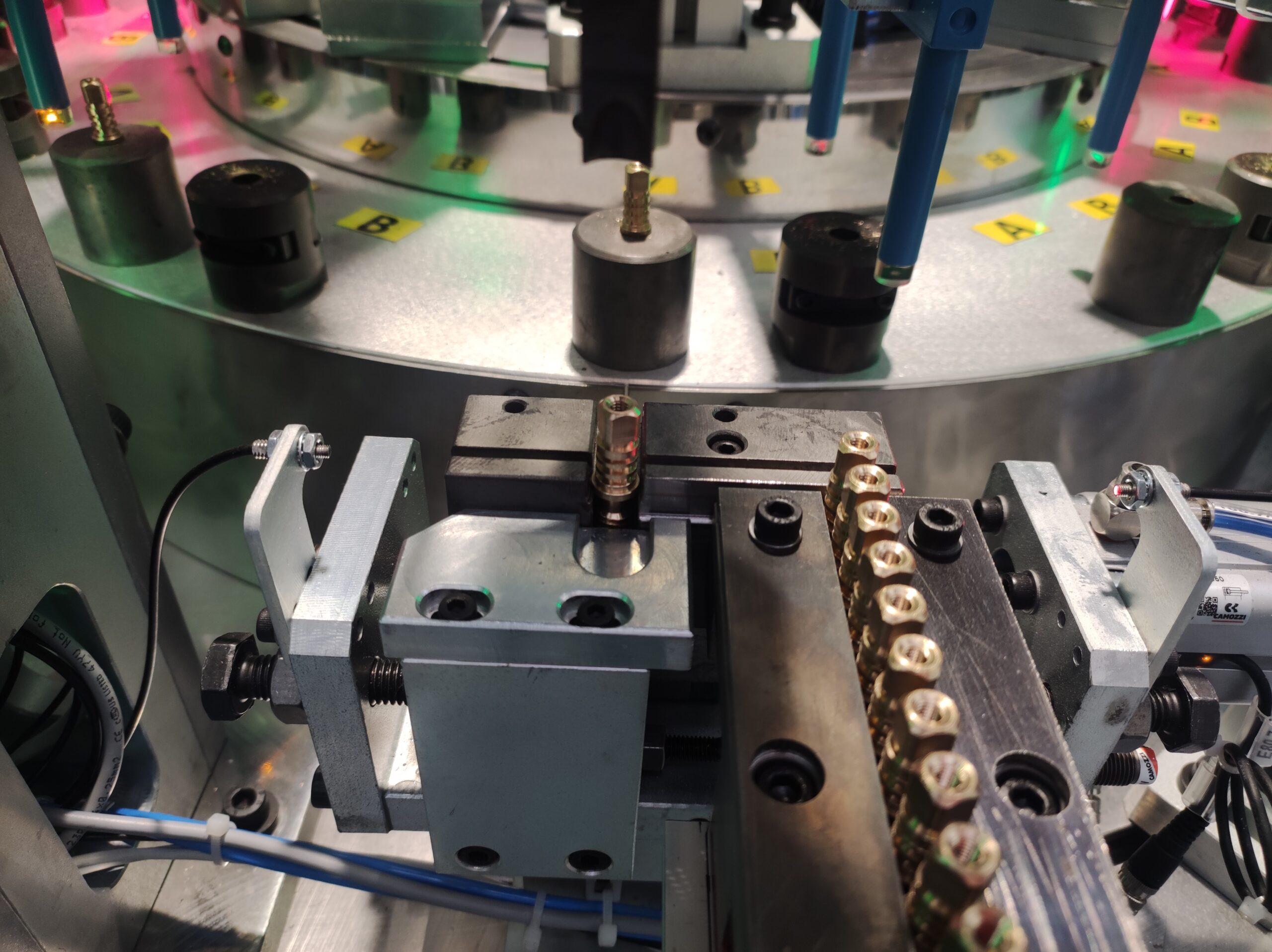

- Pos.1: Alimentazione tramite vibratore circolare e rettilineo e carico dell’astina
- Pos.2: Controllo presenza astina tramite telecamera
- Pos.3: Alimentazioni tramite vibratore circolare e palmola rotante dell’o-ring inferiore e successivo controllo tramite telecamera
- Pos.4: Alimentazioni tramite vibratore circolare e palmola rotante dell’o-ring superiore e successivo controllo tramite telecamera
- Pos.5: Libera
- Pos.6: Rotazione automatica dell’astina
- Pos.7: Alimentazione tramite vibratore circolare e rettilineo e carico della valvola con cercafase
- Pos.8: Libera
- Pos.9: Avvitamento in coppia della valvola sull’astina
- Pos.10: Controllo presenza e altezza astina
- Pos.11: Scarico pezzi tramite scivolo con selezione buoni e scarti (per eventuale carico su staz.5 della macchina 2)
- Pos.12: Libera
Macchina 2 – Tavola CNC a 12 divisioni con n.12 posaggi
- Pos.1: Alimentazione tramite vibratore circolare e rettilineo del corpo vitone
- Pos.2: Controllo presenza corpo tramite telecamera
- Pos.3: Alimentazioni tramite vibratore circolare e palmola rotante dell’o-ring e successivo controllo tramite telecamera
- Pos.4: Libera
- Pos.5: Alimentazione tramite vibratore circolare e rettilineo dell’astina montata da macchina 1
- Pos.6: Libera
- Pos.7: Pressatura dell’astina nel corpo con cercafase
- Pos.8: Controllo altezza astina tramite telecamera
- Pos.9: Alimentazione tramite vibratore circolare e rettilineo del seeger e montaggio su vitone
- Pos.10: Controllo presenza componenti
- Pos.11: Scarico pezzi tramite scivolo con selezione buoni e scarti
- Pos.12: Libera
Download documentazione
Accedi all’area utente oppure registrati cliccando qui per poter scaricare la scheda PDF completa.
Scheda tecnica - C00124 C00224 - Linea completa per il montaggio astine e vitoni per rubinetti
