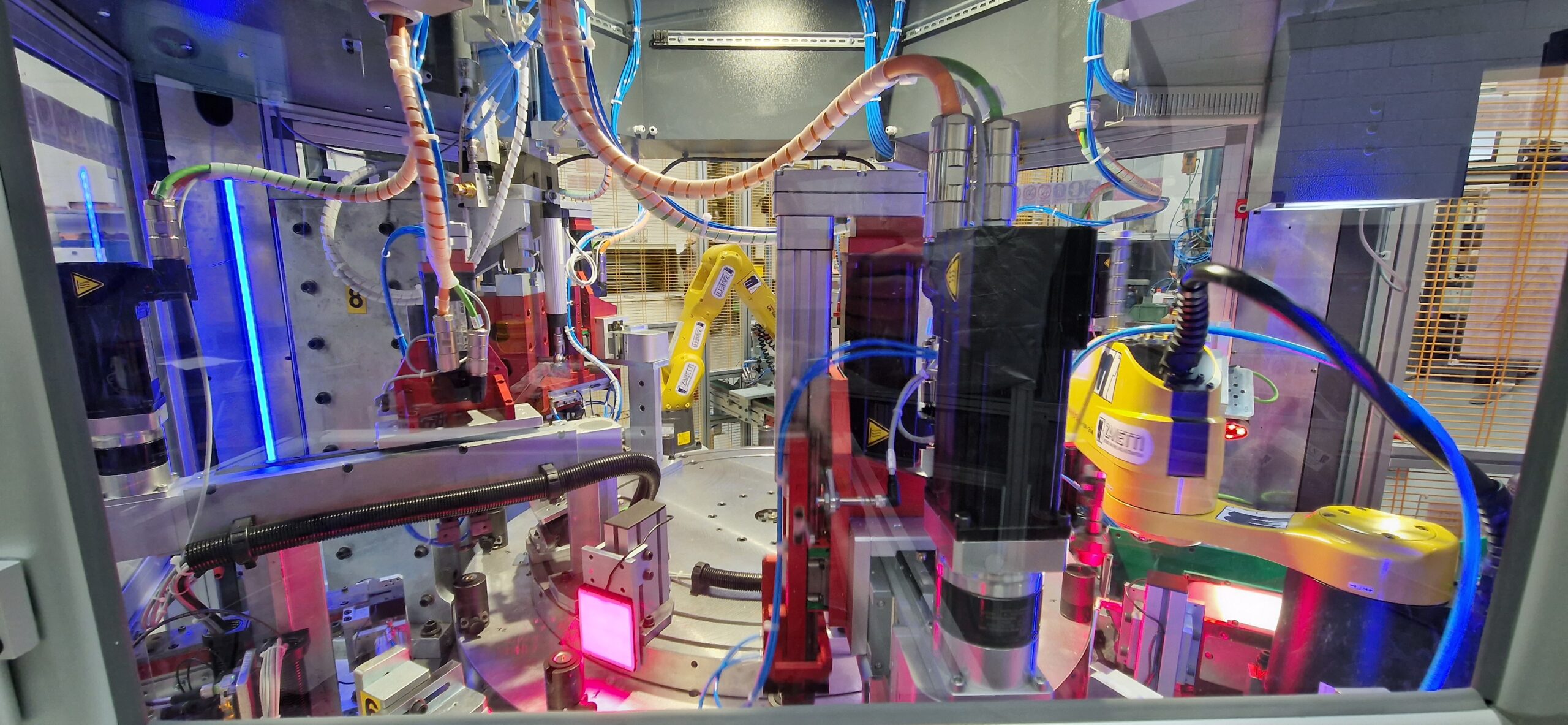

La macchina esegue il montaggio automatico delle membrane per valvole pneumatiche con una serie di controlli di presenza e di tenuta effettuati durante ogni fase di montaggio.
È costituita da un basamento esagonale, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen, da un disco fisso centrale e da un disco rotante esterno completo di posaggi per il posizionamento dei pezzi.
La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.
Tutti i componenti sono alimentati automaticamente tramite vibratori circolari e rettilinei completi di tramogge in sospensione per dosare e aumentare la capacità di carico. Il corpo membrana è invece alimentato tramite un vibratore circolare e un sistema a nastri motorizzati in asservimento al robot di presa pezzo completo di sistema di visione. Un secondo robot invece scarica automaticamente il pezzo dalla tavola rotante per il successivo carico su un’appendice aggiuntiva montata fuori dalla macchina per permettere il montaggio automatico della guarnizione.
Tutte le fasi di carico/scarico e assemblaggio dispongono di sistemi di visione tramite telecamera per il controllo del corretto montaggio. E’ inoltre presente un controllo della forza e dell’altezza del sistema di pressatura tramite cella di carico
