La macchina esegue il montaggio automatico di vitoni per rubinetti.
È costituita da un basamento esagonale, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen, da un disco fisso centrale e da un disco rotante esterno completo di posaggi per il posizionamento dei pezzi.
La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.
Tutti i componenti sono alimentati automaticamente tramite vibratori circolari e rettilinei, i quali possono essere integrati con tramogge di nostra produzione.
Tutte le fasi di assemblaggio dispongono di sistemi di visione tramite telecamera per il controllo di corretto montaggio. Lo scarico è automatico con selezione buoni e discriminazione tipologia di scarti.

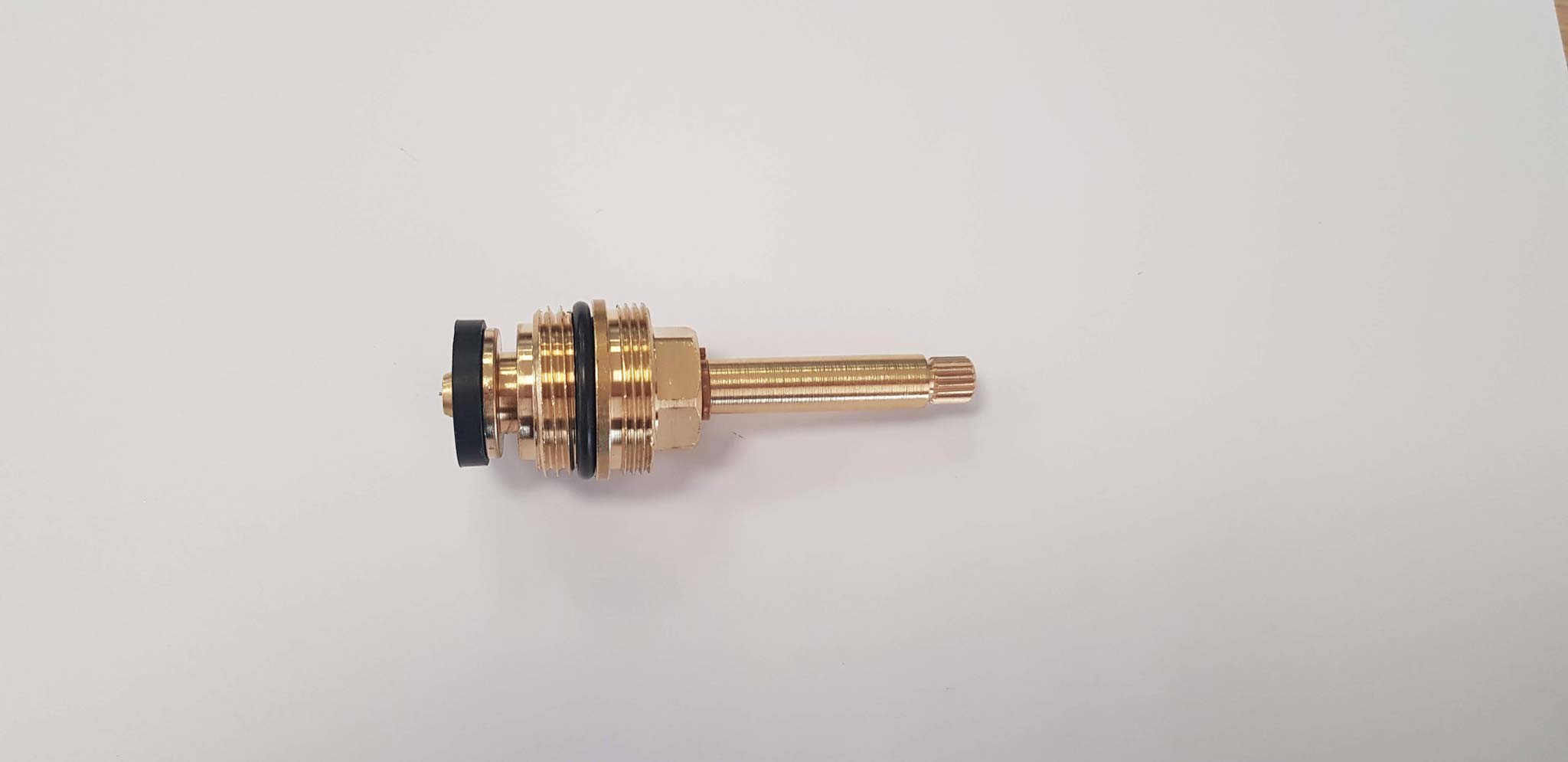

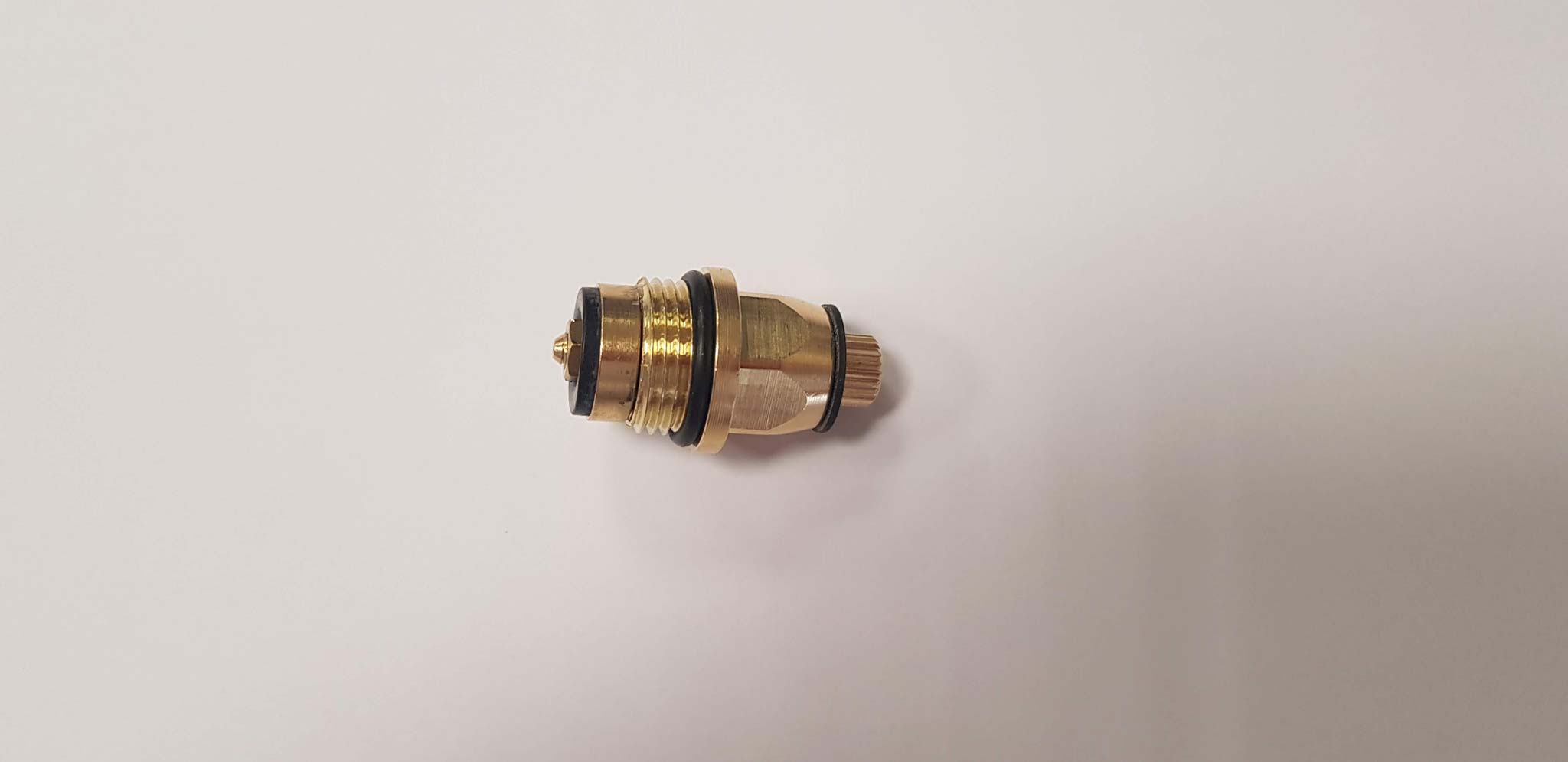

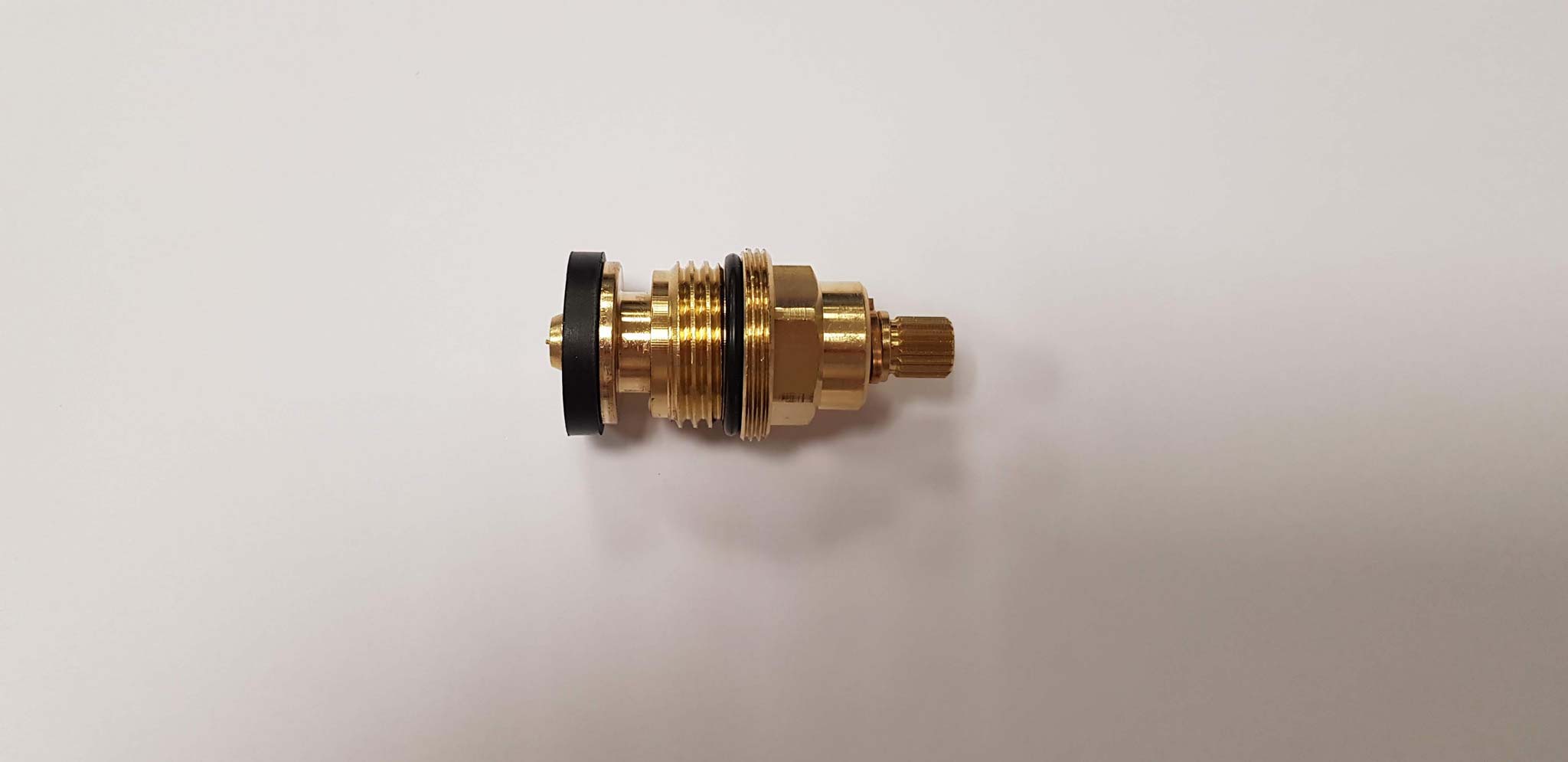

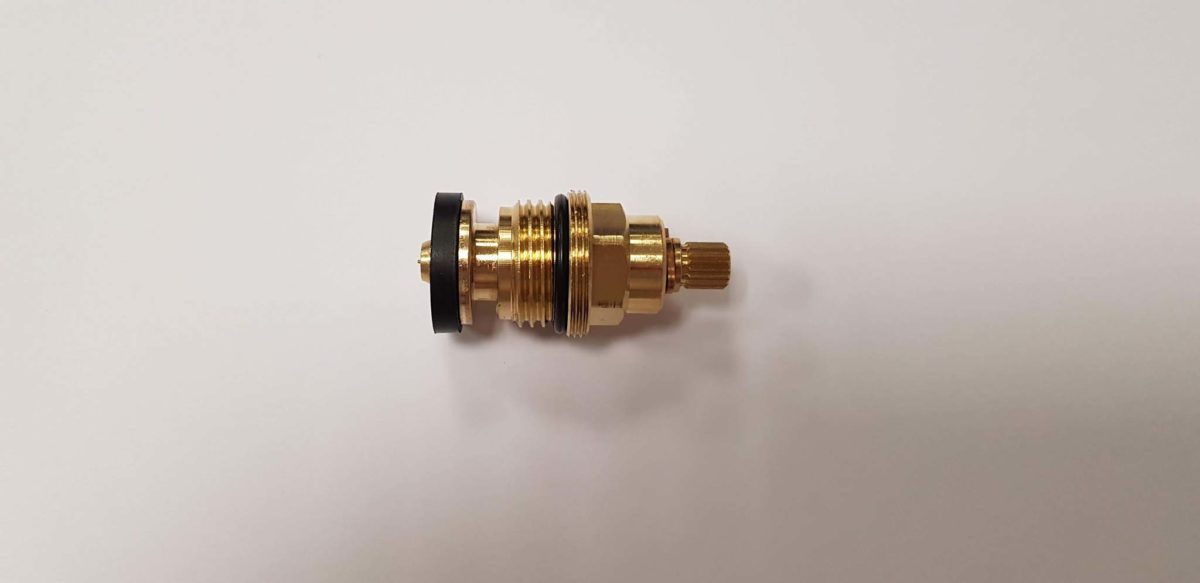

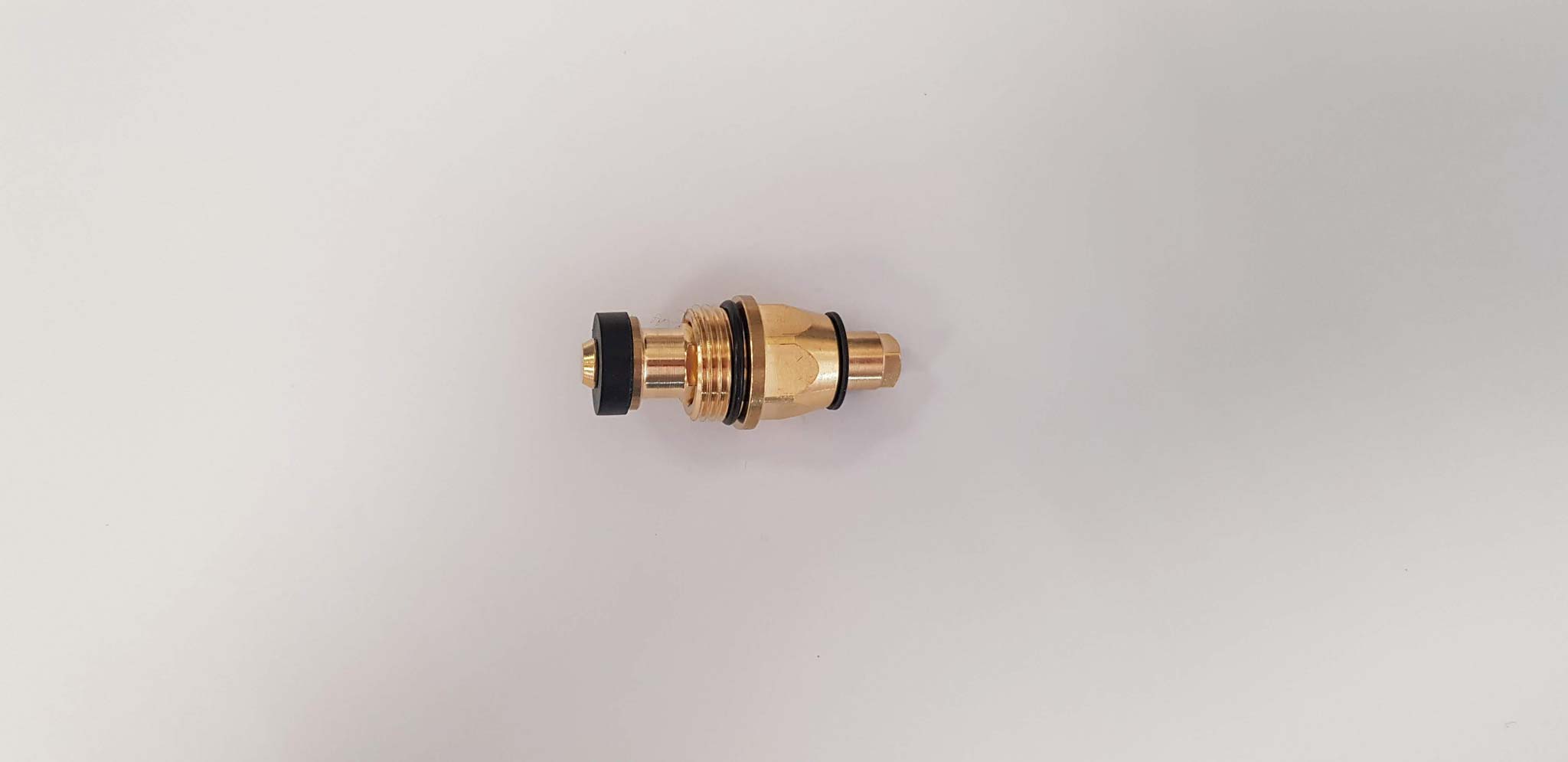

Componenti
- Corpo vitone
- Astina
- Valvola
- O-ring corpo
- Seeger
Ciclo di lavoro/Caratteristiche principali
Tavola CNC a 12 divisioni con n.24 posaggi
- Pos.1 Alimentazione e carico automatico del corpo vitone e controllo presenza o-ring tramite telecamera

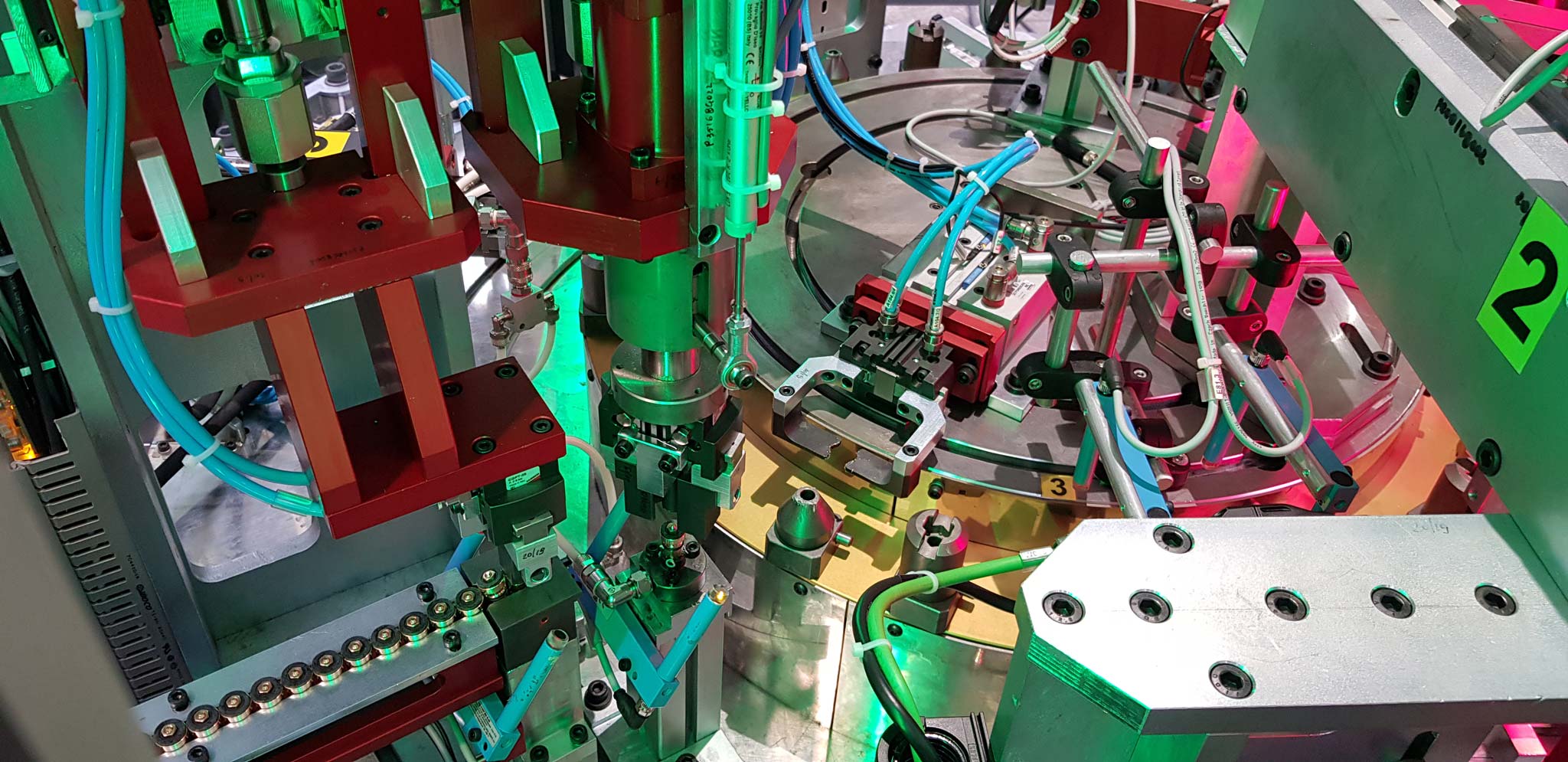

- Pos.2 Alimentazione e carico automatico dell’astina con controllo presenza o-ring tramite telecamera
- Pos.3 Libera

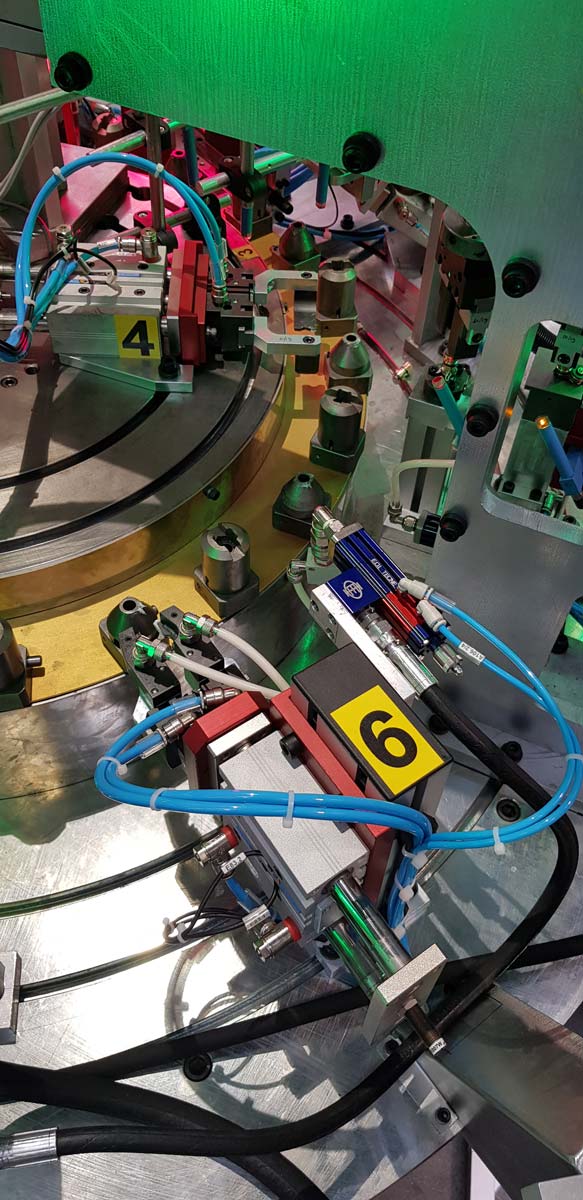

- Pos.4 Alimentazione e carico automatico della valvola su posaggio intermedio per ingrassaggio con successivo avvitamento
- Pos.5 Libera
- Pos.6 Dosaggio grasso su o-ring astina
- Pos.7 Libera
- Pos.8 Trasferimento asta+valvola su corpo vitone
- Pos.9 Libera
- Pos.10 Controllo montaggio vitone

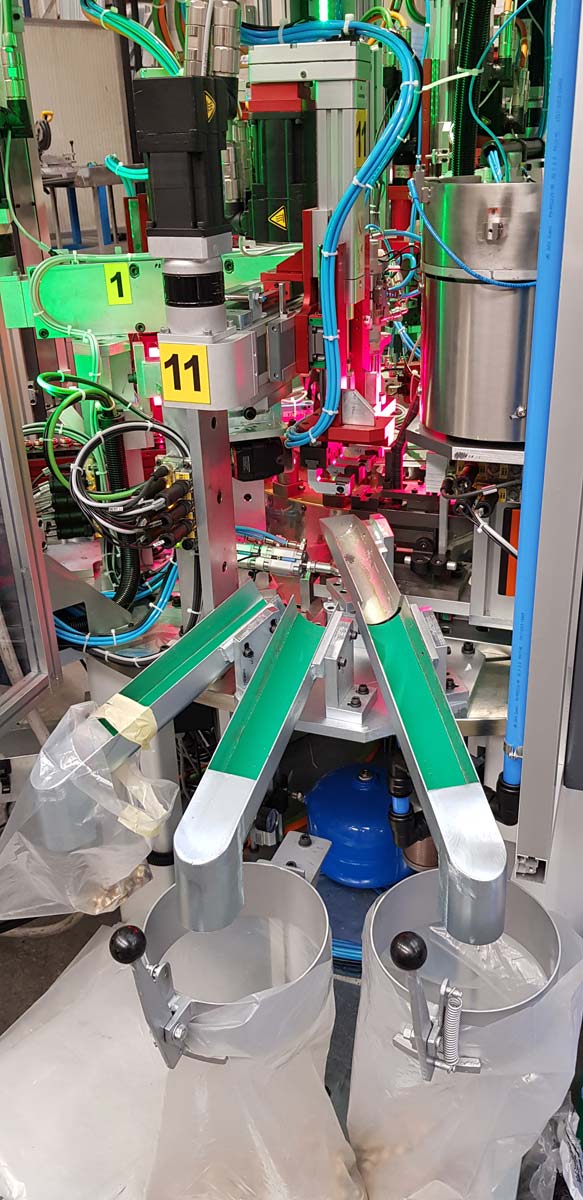

- Pos.11 Alimentazione e carico automatico del seeger con fermo meccanico di quota e controllo tramite telecamera e successivo automatico su scivolo con selezione buoni e scarti
- Pos.12 Libera con controllo posaggio vuoto
Download documentazione
Accedi all’area utente oppure registrati cliccando qui per poter scaricare la scheda PDF completa.
Download scheda tecnica – C02019 Macchina ELETTRICA per il montaggio vitone per rubinetti
