La macchina esegue il montaggio nippli per raggi bicicletta.

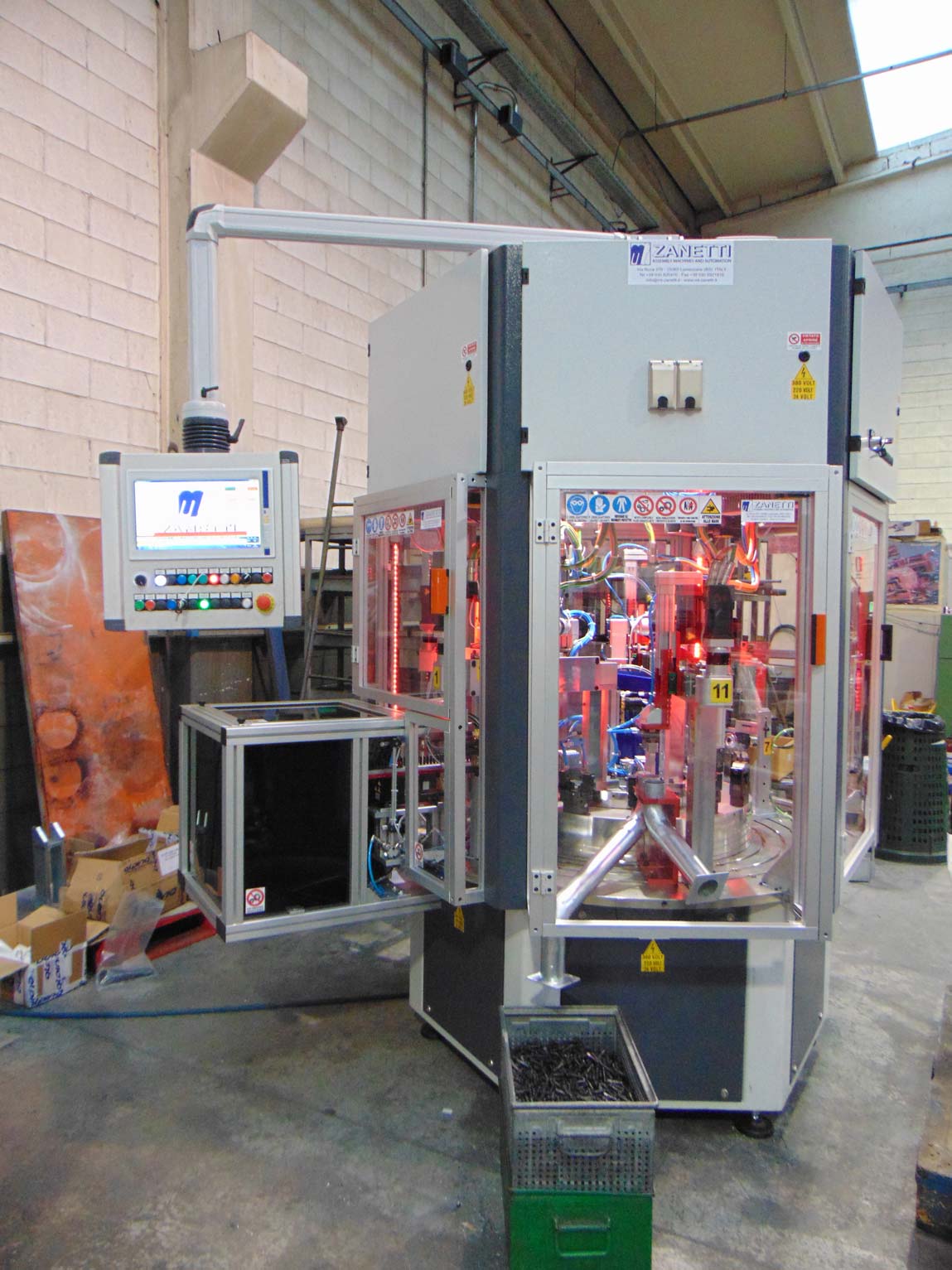

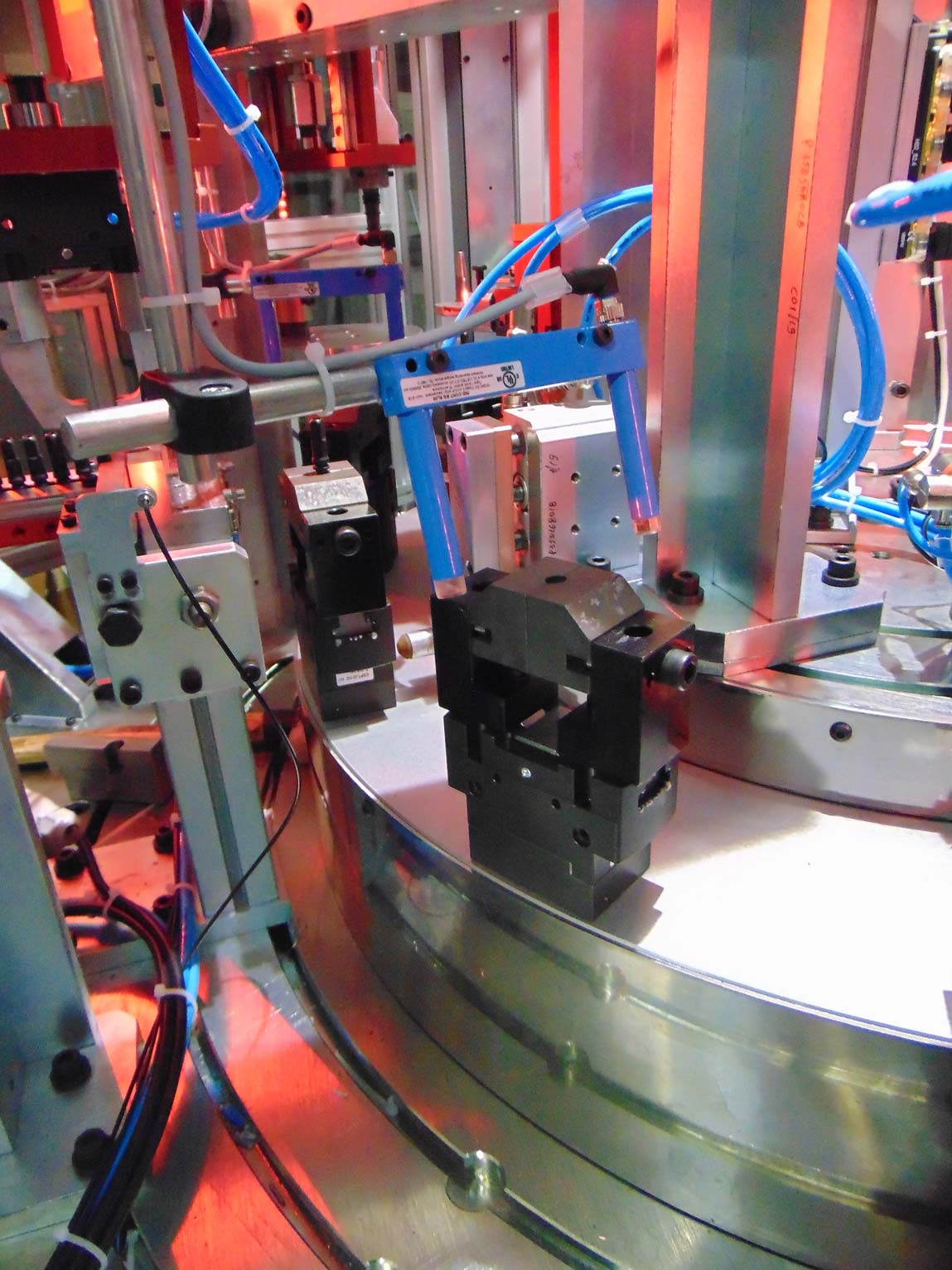

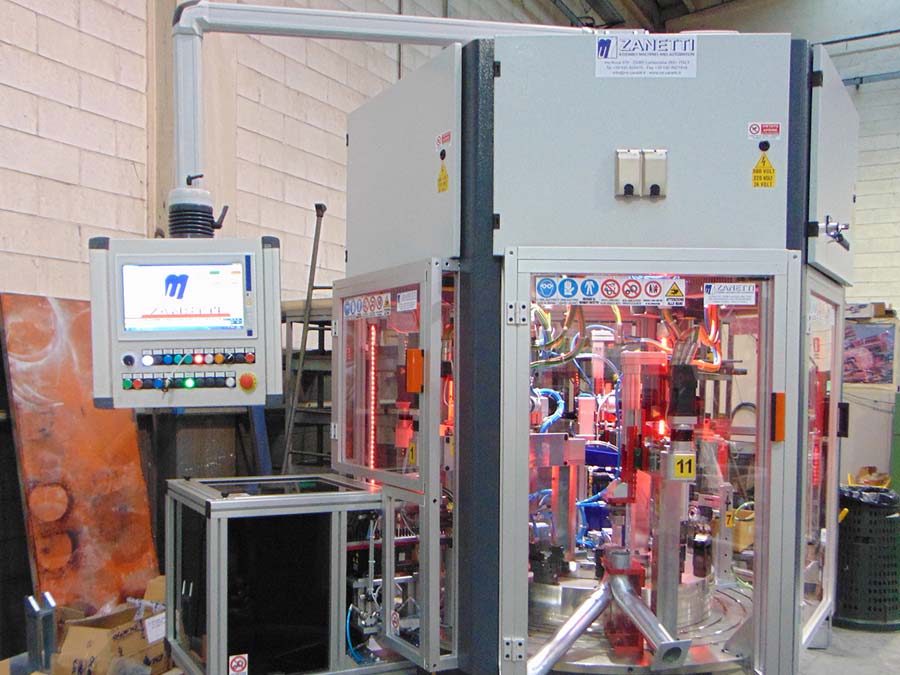

È costituita da un basamento esagonale, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen, da un disco fisso centrale e da un disco rotante esterno completo di posaggi per il posizionamento dei pezzi.
La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.
Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.
Tutti i componenti sono alimentati automaticamente tramite vibratori circolari e rettilinei, i quali possono essere integrati con tramogge di nostra produzione.
Tutte le fasi di assemblaggio dispongono di sistemi di visione tramite telecamera per il controllo di corretto montaggio. Lo scarico è automatico con selezione buoni e discriminazione tipologia di scarti.

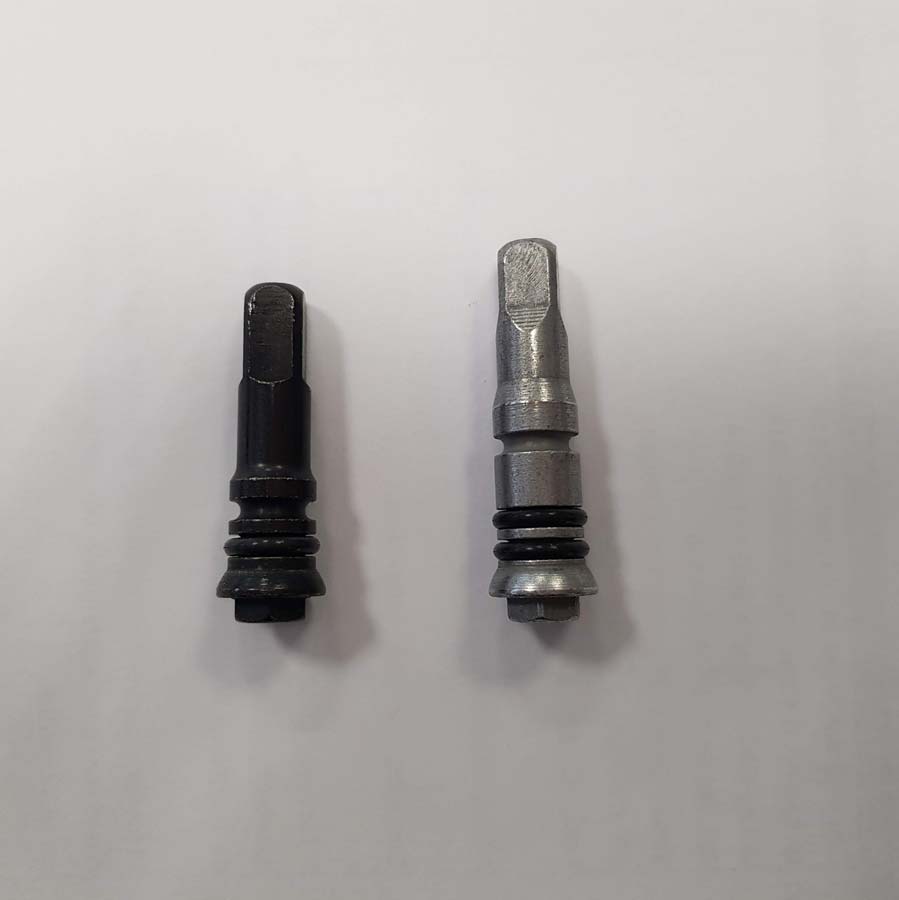

Componenti
- Asta
- 1° o-ring
- 2° o-ring
Ciclo di lavoro/Caratteristiche principali
Tavola CNC a 12 divisioni con n.12 posaggi
- Pos.1 Alimentazione e carico automatico del astina
- Pos.2 Libera con controllo carico del pezzo tramite fotocellula
- Pos.3 Alimentazione e carico 1° o-ring

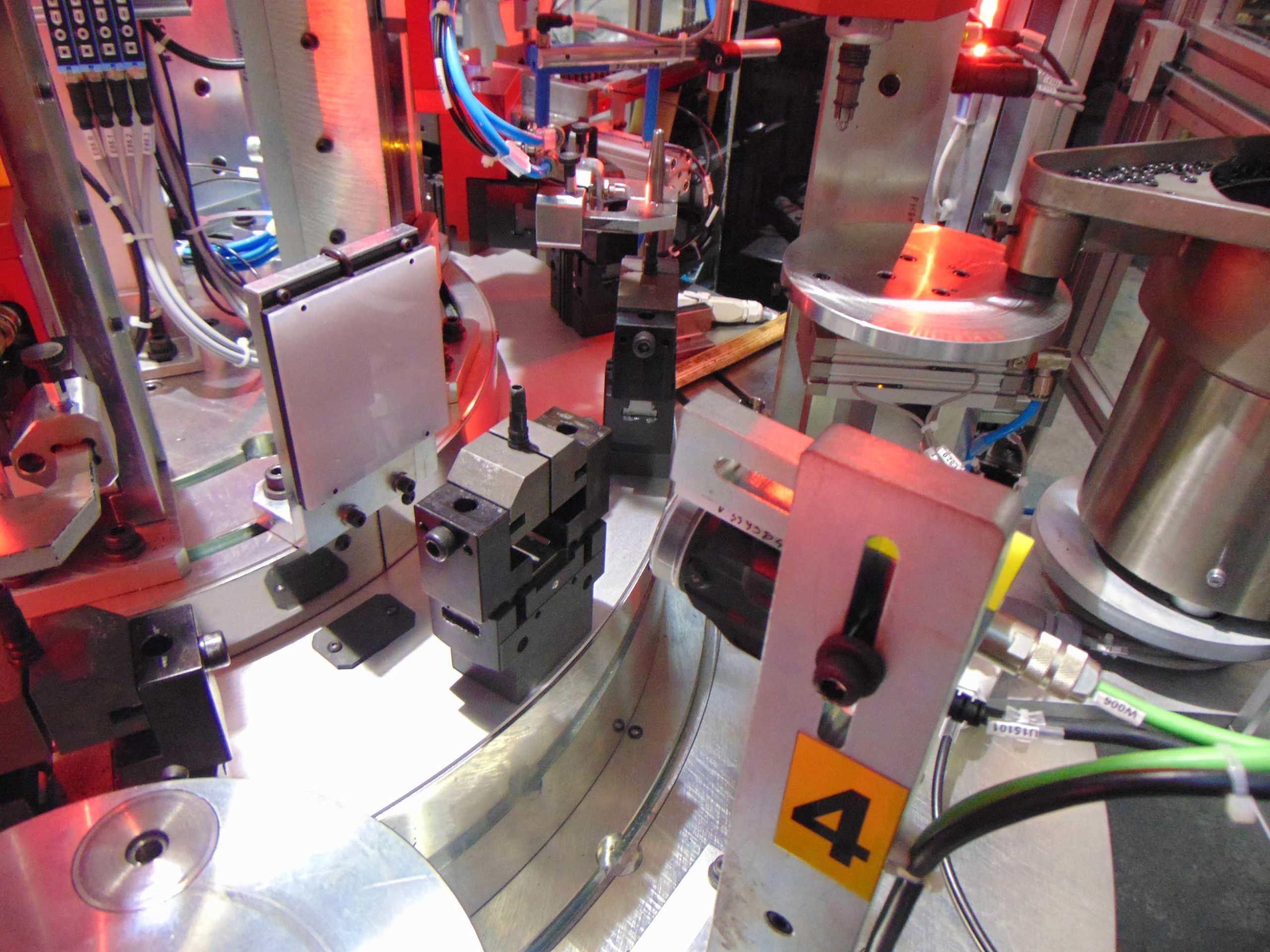

- Pos.4 Controllo montaggio 1° o-ring tramite telecamera

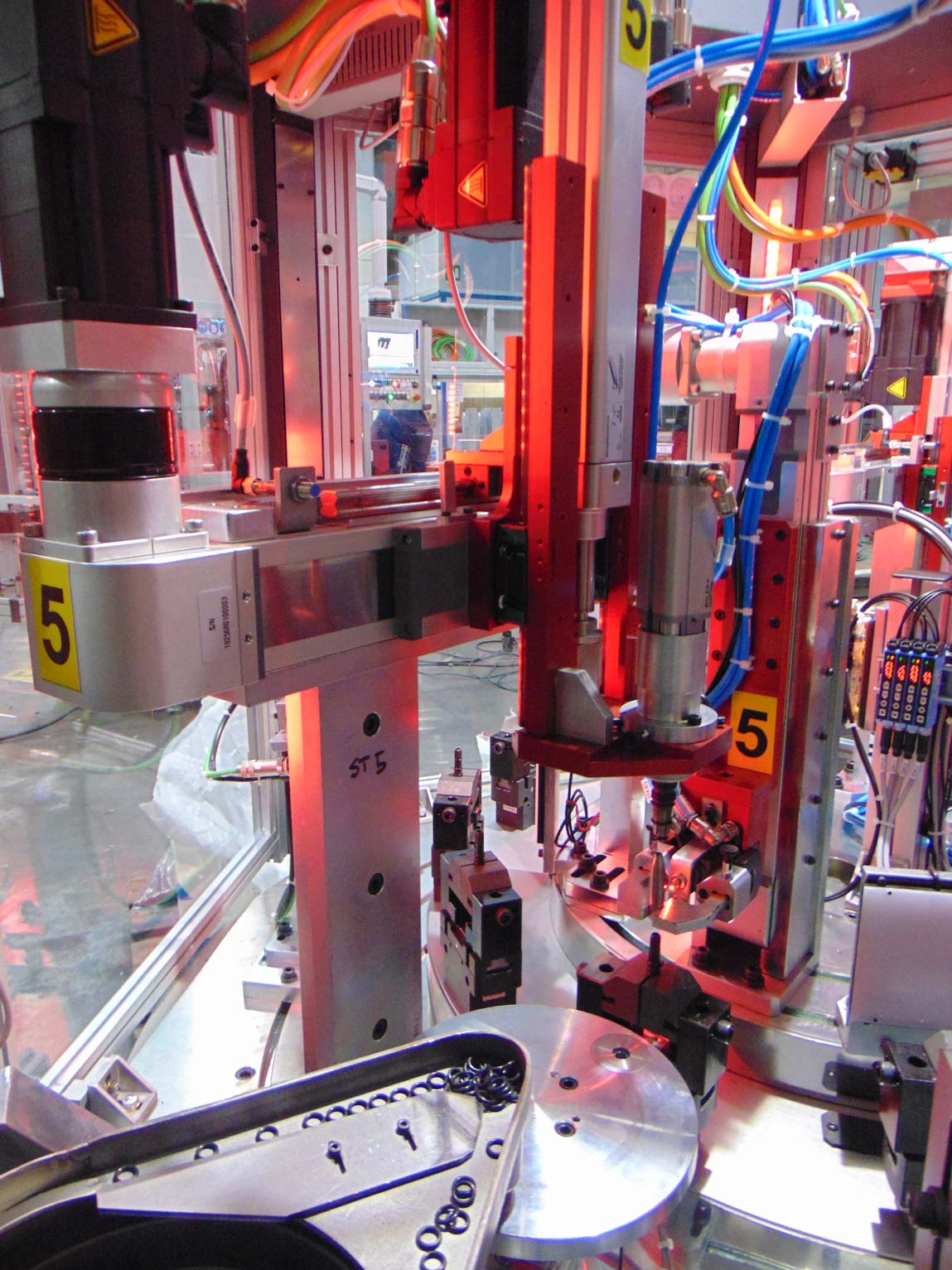

- Pos.5 Alimentazione e carico 2° o-ring
- Pos.6 Libera
- Pos.7 Controllo montaggio 2° o-ring tramite telecamera
- Pos.8 Libera
- Pos.9 Libera
- Pos.10 Libera
- Pos.11 Scarico automatico del pezzo finito con selezione buoni e scarti
- Pos.12 Libera con controllo posaggio vuoto tramite fotocellula
